TSMC набирает ход с техпроцессом 2 нм N2: старший вице-президент компании Kevin Zhang подтвердил, что число tape-out у N2 в четыре раза выше, чем у прежнего передового узла N3 на 3 нм.
Для рынка это не сухая бухгалтерия фабрики. Tape-out — момент, когда готовый дизайн чипа уходит в производство. Чем больше таких проектов, тем больше клиентов уже вложили деньги, инженеров и время именно в этот техпроцесс.
По данным DigiTimes, многие давние клиенты TSMC сосредоточили ресурсы на 2-нм разработках. Часть компаний, судя по динамике, перескочила через более широкое внедрение 3-нм PDK и пошла сразу в N2.
2 нм N2 получил GAAFET и прибавку по скорости
N2 стал первым техпроцессом TSMC с транзисторами GAAFET nanosheet. Это смена архитектуры транзистора, а не просто уменьшение маркетинговой цифры в названии узла.

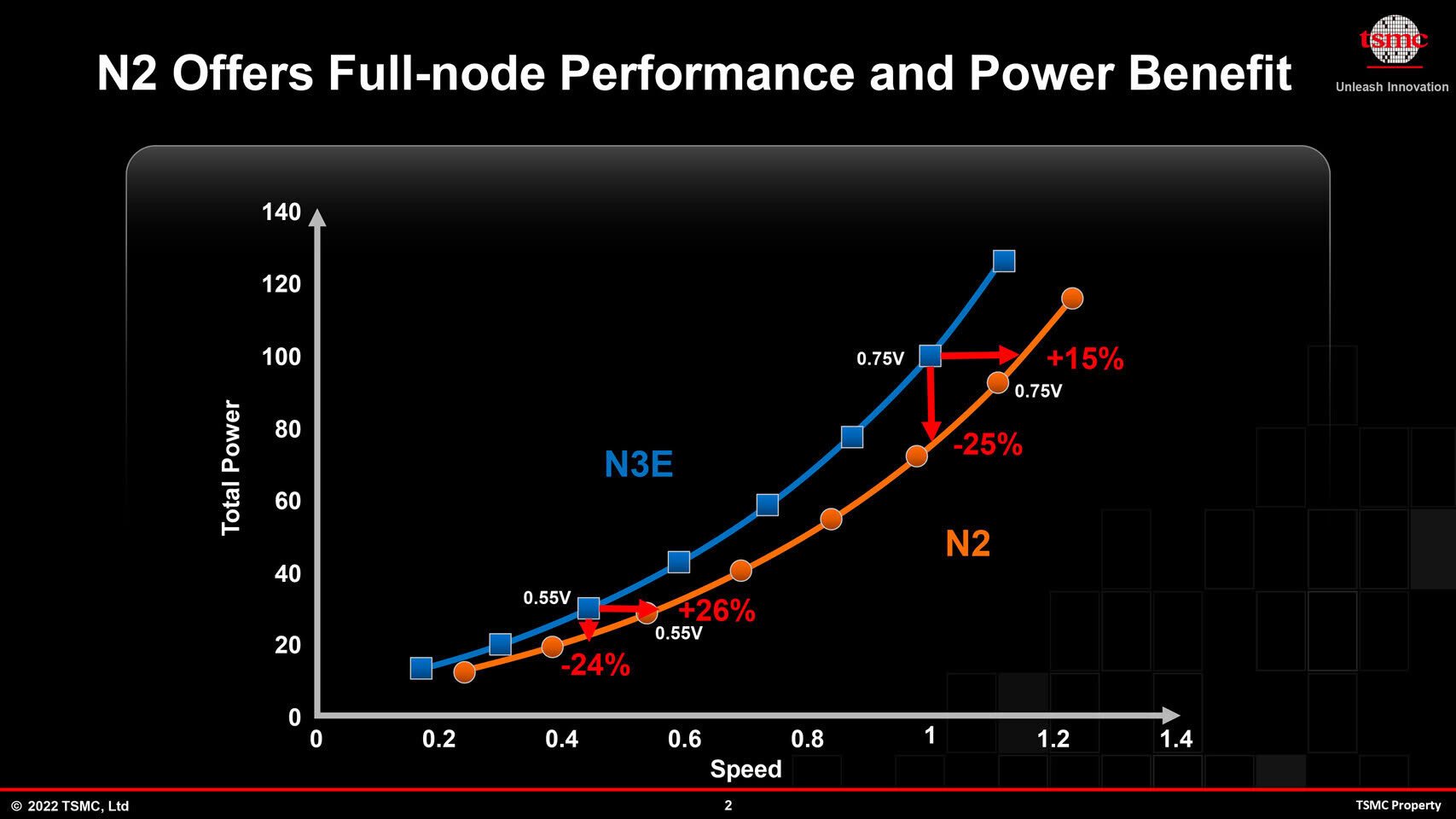

TSMC заявляет до 15% прироста производительности при том же энергопотреблении. Второй вариант для инженеров — до 30% снижения потребления при той же скорости. Для серверных CPU это может дать больше ядер в прежнем теплопакете. Для мобильных SoC — меньше нагрев и дольше работа от батареи.
Плотность транзисторов выросла примерно на 15%. Значит, разработчик может сделать кристалл меньше при прежней функциональности. Или оставить площадь ближе к старой и добавить блоки для вычислений, графики, кеша или ускорителей ИИ.
- Производительность: до +15% при том же питании
- Энергопотребление: до -30% при той же скорости
- Плотность транзисторов: около +15%
- Архитектура: первый GAAFET nanosheet у TSMC
Сравнивать N2 логичнее с N3E, потому что именно он служит практической базой для многих новых дизайнов. На бумаге разница не выглядит как скачок из эпохи Pentium в Ryzen. Но для Apple, AMD и других крупных заказчиков даже 15-30% на таком уровне — дорогой и нужный резерв.
Деньги пока остаются на 3 нм и 5 нм
Массовое производство N2 TSMC запустила в IV квартале 2025 года. Через два квартала доля 2-нм узла в выручке компании пока скромная — всего 3%.
Основную кассу всё еще делают зрелые передовые узлы. 3-нм техпроцессы дают 30% выручки TSMC. 5-нм семейство остается крупнейшим направлением с долей 33%.
| Техпроцесс TSMC | Доля в выручке |
|---|---|
| 2 нм N2 | 3% |
| 3 нм | 30% |
| 5 нм | 33% |
Низкая доля N2 сейчас не противоречит росту tape-out. Между передачей дизайна на фабрику и крупными поставками проходит время. Клиентам нужно пройти производство, валидацию, упаковку и запуск конечных продуктов.
Среди заявленных клиентов N2 называют AMD с серверными процессорами EPYC Venice. В списке есть и Apple с чипами A20 Pro для серии iPhone 18 Pro. Для TSMC это особенно денежный сценарий: новые узлы сложнее в разработке, а пластины на них стоят дороже.
Четырехкратный рост tape-out относительно N3 значит, что загрузка N2 может расти не одним крупным заказом. Здесь важна ширина клиентской базы. Чем больше разных дизайнов уходит на новый узел, тем быстрее он появляется в квартальных отчетах не строкой на 3%, а заметной частью выручки.
Семейство N2 растянется до 2028 года
TSMC не ограничится базовым N2. Компания готовит несколько вариантов техпроцесса, чтобы закрыть разные классы чипов — от мобильных SoC до высокопроизводительных решений.
N2P должен последовать за базовым N2 во второй половине 2026 года, ближе к концу периода. От него ждут новую порцию улучшений по частотам и питанию. В 2027 году TSMC планирует вывести N2X, а на 2028 год в дорожной карте стоит N2U.
Точные сценарии для N2P, N2X и N2U TSMC раскроет ближе к запуску этих вариантов. Зафиксированный график пока такой: N2P — вторая половина 2026 года, N2X — 2027 год, N2U — 2028 год.
