Qualcomm HBC — новая архитектура для ИИ-ускорителей, где вычислительный блок ставят прямо под стек LPDDR DRAM. Компания обещает до 6x лучшую пропускную способность на ватт против HBM и более 200x емкости против SRAM на кристалле.

Звучит как очередная битва с «стеной памяти». Для ИИ это не абстракция. Математика в ускорителях растет быстрее, чем каналы к памяти. HBM помогает, но не всегда успевает за вычислительными блоками.

HBC переносит вычисления под стек памяти

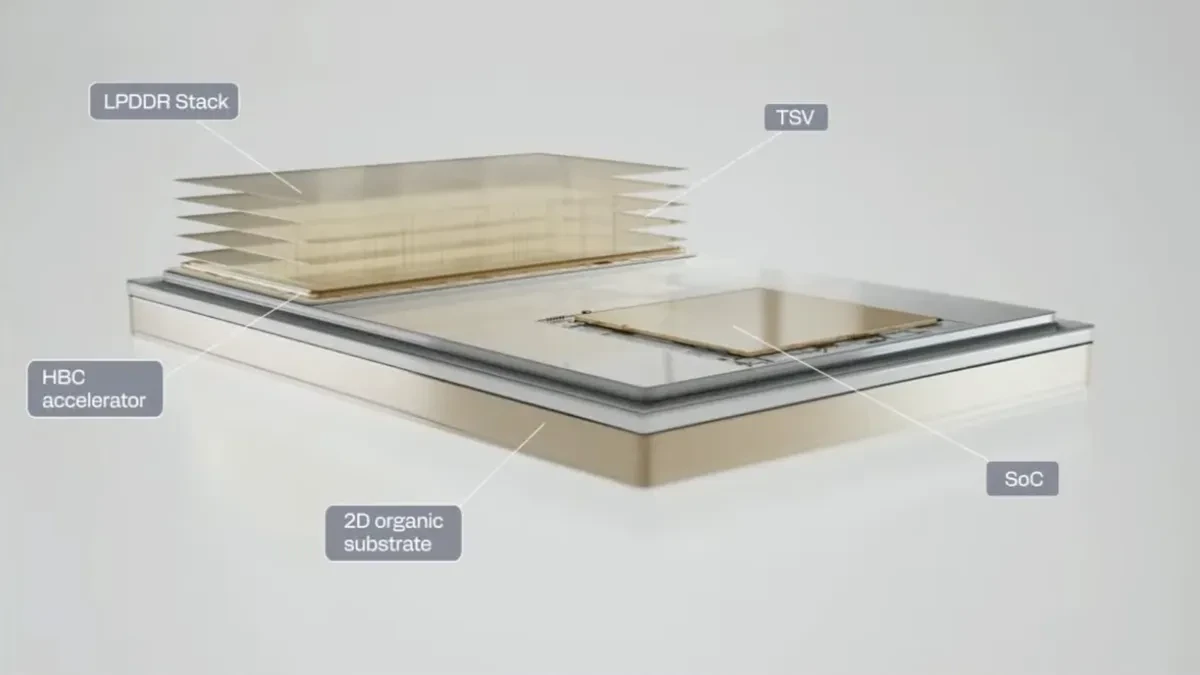

Qualcomm строит HBC вокруг простого инженерного хода: ИИ-ускоритель выносят из большого SoC и кладут под стек LPDDR, а связь с памятью идет через TSV, то есть вертикальные соединения через кремний, чтобы сократить путь между данными и вычислительными блоками.

Продолжение после рекламы
Изображение к статье: Qualcomm раскрыла HBC для AI250 и AI350: память ближе к ИИ

Идея не в том, чтобы просто заменить HBM на LPDDR. Qualcomm хочет убрать узкое место между памятью и ускорителем. В классической схеме данные приходится гонять через более длинные тракты. В HBC логика сидит почти под самой DRAM.

Компания не раскрыла абсолютную пропускную способность HBC. Это главный пробел в анонсе. Без числа в ТБ/с нельзя честно поставить HBC рядом с HBM3E или с DRAM-on-Logic от GUC.

Похожими схемами индустрия занимается давно. Производители DRAM уже пробовали near-memory compute. GUC недавно предложила DoL, где от одного до четырех слоев DRAM ставят поверх логики. Для такой схемы называли около 5 ТБ/с пропускной способности.

HBC против HBM и SRAM: заявленные отличия

Изображение к статье: Qualcomm раскрыла HBC для AI250 и AI350: память ближе к ИИ

Главная заявка Qualcomm звучит агрессивно, но пока без абсолютных цифр: HBC дает в шесть раз лучшую пропускную способность на ватт против HBM, а по емкости превосходит SRAM на кристалле более чем в 200 раз.

Параметр Qualcomm HBC HBM SRAM на кристалле
Пропускная способность на ватт До 6x выше, по заявке Qualcomm База сравнения Qualcomm Абсолютных данных нет
Емкость Более 200x против SRAM Высокая, но требует отдельных стеков памяти Быстрая, но ограниченная площадью кристалла
Упаковка LPDDR-стек над логикой, связь через TSV Нужны дорогие решения с интерпозером Память находится прямо на кристалле

На бумаге HBC пытается взять сильные стороны двух миров. От SRAM — короткую дорогу до вычислений. От стековой памяти — плотность и емкость. Qualcomm прямо говорит, что такой подход снижает потребление, нагрев и стоимость упаковки.

Но есть важная оговорка. Qualcomm пока не объяснила, что именно делает сам HBC-ускоритель. Это может быть узкий блок под трансформеры, более общий массив тензорных ядер или логика для подготовки данных при инференсе и обучении.

Изображение к статье: Qualcomm раскрыла HBC для AI250 и AI350: память ближе к ИИ
  • Пропускная способность: абсолютное значение Qualcomm не раскрыла.
  • Тип вычислений: компания не описала набор операций HBC-ускорителя.
  • Сценарии: отдельно не названы обучение, инференс или конкретные модели.

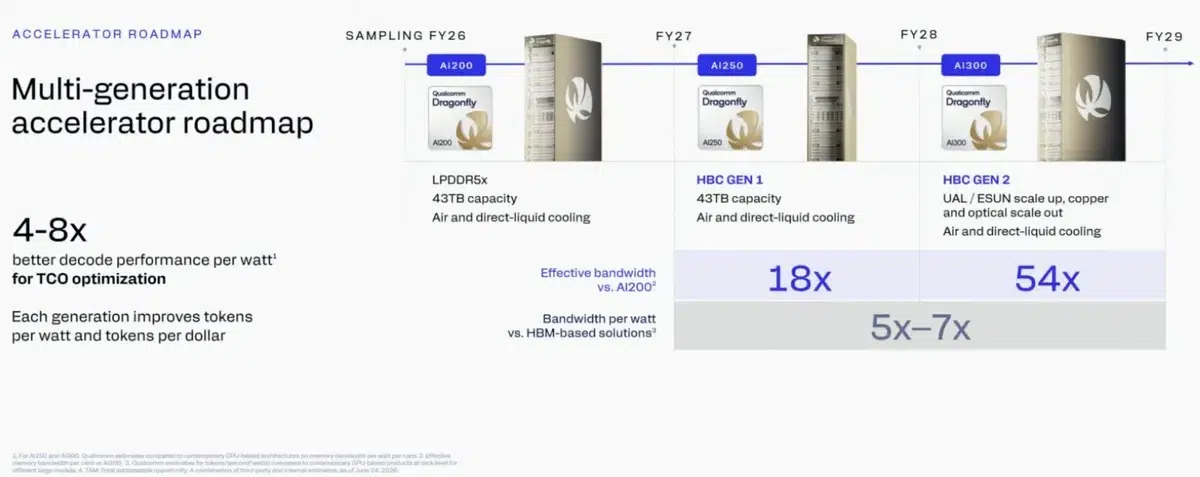

Дорожная карта AI200, AI250 и разночтение с AI350

В дорожной карте Qualcomm ближайший ускоритель AI200 остается на LPDDR5X, а переход к HBC начинается со следующего поколения: AI250 получит HBC первого поколения и заявленный рост пропускной способности в 18 раз относительно AI200.

Ускоритель Память и архитектура Заявленный параметр Сроки
AI200 LPDDR5X 43 ТБ RAM на стойку Позже в этом году
AI250 HBC первого поколения 18x пропускной способности против AI200 Дата не раскрыта
AI300 / AI350 HBC второго поколения В раскрытых данных фигурирует 54x, база сравнения требует уточнения Дата не раскрыта

С названием старшего ускорителя есть разночтение. В заголовочных данных фигурирует AI350, а в описании дорожной карты рядом со вторым поколением HBC встречается AI300. Мы не склеиваем эти имена в один продукт без прямого подтверждения Qualcomm.

Для серверного ИИ это все равно важный ход. Qualcomm атакует не пиковые TOPS, а стоимость движения данных. В больших моделях именно память часто решает, простаивают ли вычислительные блоки или работают близко к потолку.

Продолжение после рекламы

Тони Пиалис, исполнительный вице-президент и глава дата-центров Qualcomm, сформулировал ставку так: «Мы отделили ИИ-ускоритель от XPU и разместили XPU прямо под стеком DRAM. Это дает преимущества SRAM с плотностью и емкостью стековой памяти».
