Норвежский стартап Lace Lithography, в числе инвесторов которого есть Microsoft, привлек $40 млн (около 4 млн рублейBEUV (Beyond-EUV).

О сделке сообщило Reuters. Цель Lace — довести технологию до тестовой эксплуатации в пилотной фабрике к 2029 году.

Чем BEUV отличается от EUV и почему тут вообще гелий

Ключевая ставка Lace — уйти от ограничений фотонной литографии. В EUV-сканерах ASML используют излучение с длиной волны 13,5 нм. Это фундаментальная величина, и по мере уменьшения элементов на кристалле индустрии приходится усложнять процесс, в том числе через многократное экспонирование (multi-patterning).

Продолжение после рекламы

У Lace другой подход: вместо фотонов они берут нейтральные атомы гелия и формируют атомный пучок. Компания заявляет ширину пучка 0,1 нм — это примерно ширина одного атома водорода и, по их оценке, в 135 раз уже, чем 13,5 нм у EUV по длине волны.

Логика простая: у атомов нет дифракционного предела в том виде, в каком он ограничивает оптику. Поэтому Lace утверждает, что сможет печатать элементы в 10 раз меньше, чем у современных литографических систем.

Что уже сделали и какие сроки компания называет

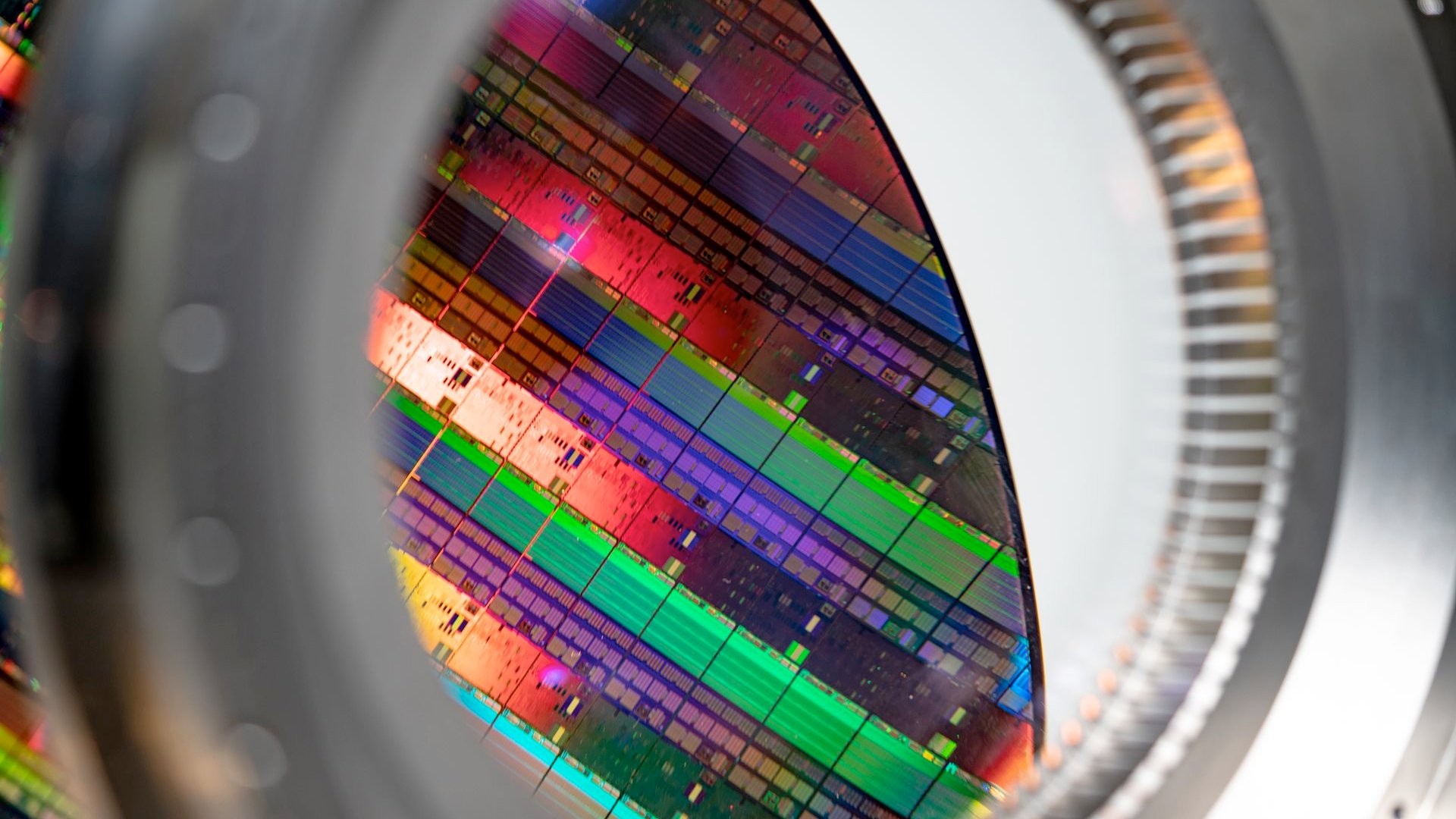

Изображение к статье: Lace Lithography привлекла $40 млн на литографию пучком атомов гелия

Lace Lithography основали в 2023 году. Сооснователи — CEO Bodil Holst, физик и сотрудник Университета Бергена, и Adrià Salvador Palau. Сейчас в компании более 50 сотрудников, распределённых между Норвегией, Испанией, Великобританией и Нидерландами.

Lace говорит, что у них уже есть прототипы. При этом в компании прямо закладывают длинный цикл: тестовый инструмент хотят запустить в пилотной фабрике к 2029 году. До массового производства, если оно вообще случится, пройдёт ещё больше времени.

Глава Lace Bodil Holst описывает конечную цель как печать пластин с «в итоге атомным разрешением». А научный директор по литографии в Imec Джон Питерсен в разговоре с Reuters оценил потенциал подхода как возможность уменьшить транзисторы и другие элементы на порядок, до «почти невообразимого» уровня.

Контекст: кто ещё пытается придумать альтернативу ASML

  • Substrate: разрабатывает источники света для EUV или рентгеновской литографии на базе ускорителей частиц.
  • xLight: тоже делает ускорительный источник для EUV/X-ray и, по данным Reuters, получила $150 млн господдержки в США (около 15 млн рублей
  • Canon: в сентябре 2024 года отправила первую установку nanoimprint lithography в Texas Institute for Electronics.
  • Prinano (Китай): поставила свою nanoimprint-систему на внутренний рынок.

На этом фоне подход Lace выделяется тем, что он вообще не про электромагнитное излучение. И тут же возникает главный практический риск: под атомный пучок нет готовой «обвязки» из техпроцессов и цепочек поставок, которые десятилетиями строились вокруг оптики.

Сама Lace называет ближайшей большой вехой запуск тестового инструмента в пилотной фабрике к 2029 году.
