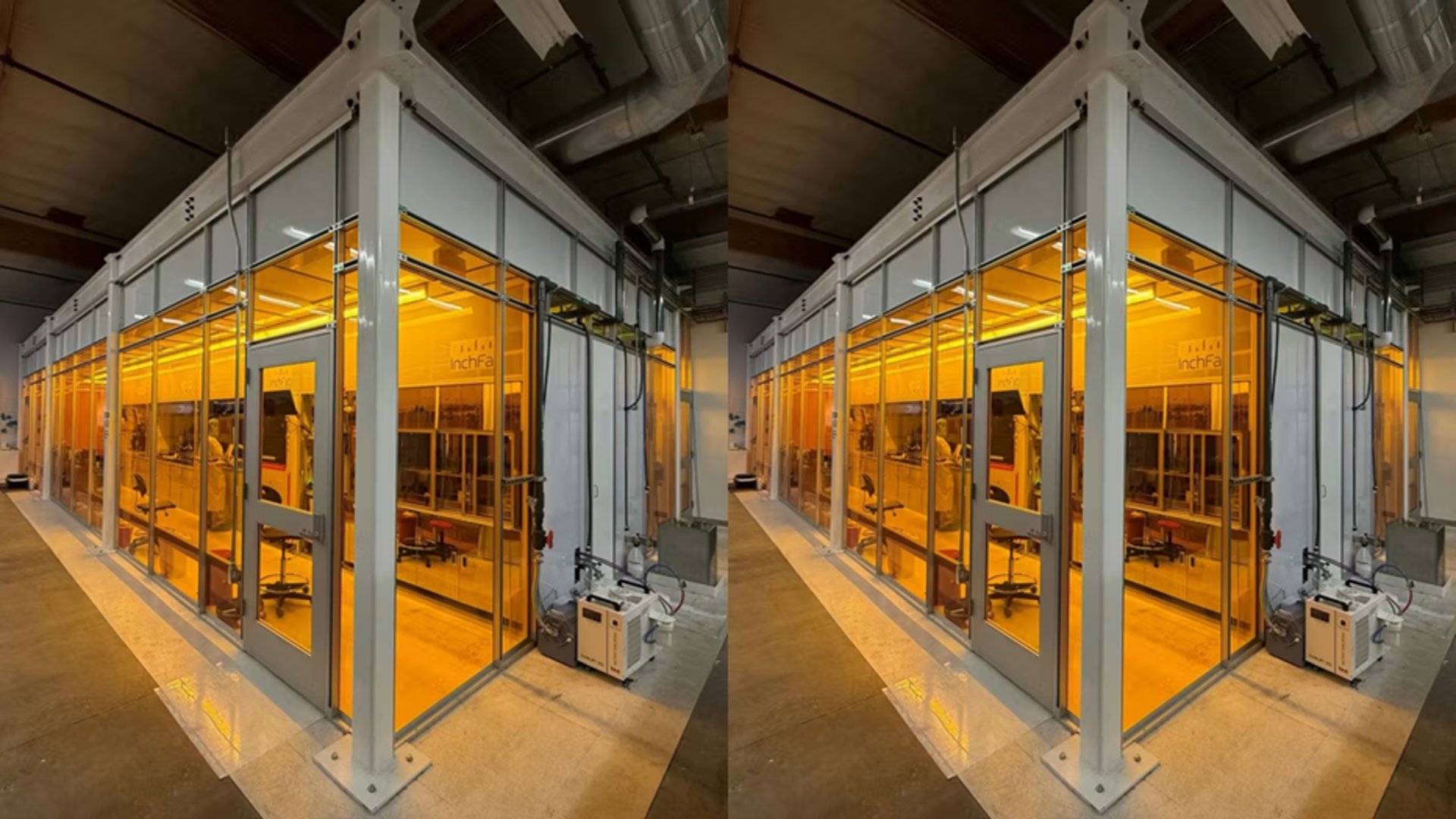

Американский стартап InchFab собирает компактные «мини-фабрики» для выпуска микросхем на 4-дюймовых кремниевых пластинах. Компания называет вилку цены $5-15 млн (около 400 000-1 200 000 рублей) за модульный комплекс — против многомиллиардных бюджетов классических фабрик.
Идея простая: уменьшить не только «завод», но и само оборудование. Тогда входной билет в производство чипов падает на порядки, а запуск не требует многолетней стройки.
Ставка InchFab — на загрузку оборудования, а не на размер пластин
В полупроводниках десятилетиями доминирует одна модель: огромная фабрика, огромные объёмы, огромные инвестиции. Такие площадки стоят миллиарды долларов и часто годами выходят на стабильный выпуск продукции.
У InchFab другой тезис. По словам основателя Митчелла Хсинга (Mitchell Hsing), экономику определяет не столько диаметр пластины, сколько утилизация и эффективность капитальных затрат. Он прямо говорит: «Oftentimes we can be price competitive with an 8-inch foundry today» — «часто мы можем конкурировать по цене с 8-дюймовой фабрикой уже сегодня» в нишевых сценариях.
Это важная оговорка. InchFab не пытается заменить массовые линии, где счёт идёт на тысячи пластин в месяц. Компания целится в сегменты, где нужны малые партии и нестандартные техпроцессы.
Почему компания ушла от 1 и 2 дюймов и остановилась на 4
Хсинг и команда начинали эксперименты с 1-дюймовыми пластинами. Логика была инженерной: поля стандартной фотолитографии «естественно» совпадали с такими размерами.
Но практика быстро упёрлась в снабжение. 1-дюймовые пластины трудно купить, а иногда их приходится вручную нарезать из более крупных подложек. После этого InchFab перешла на 2 дюйма, а затем закрепилась около 4 дюймов как компромиссе между доступностью расходников и выигрышем от миниатюризации оборудования.
Что умеет «мини-фабрика» и где у неё узкое место
- Литография: экспонирование рисунка (ключевое ограничение по скорости и нормам)
- Метроло́гия: измерения и контроль параметров
- Плазменно-усиленное осаждение: PECVD
- Atomic Layer Deposition: ALD
- Сухое травление: dry etching
- Мокрые процессы: несколько wet-этапов
Главный потолок — литография. Хсинг признаёт, что размер элементов и производительность всё равно завязаны на технологии экспонирования. Электронно-лучевая литография теоретически даёт очень тонкие геометрии, но скорость записи делает её слабым выбором для больших объёмов.
Зато часть инженерных задач на малых объёмах становится проще. Хсинг объясняет, что при уменьшении плазменных камер меняется «физика масштаба»: площадь поверхности стенок начинает сильнее влиять на процесс относительно внутреннего объёма. Внутри плазменных систем есть защитные «sheath»-слои, которые снижают деградацию стенок. А маленькие объёмы упрощают работу насосов, клапанов, mass-flow контроллеров и стабилизацию вакуума.
Кому это продают: от биомеда до фотоники и оборонки
InchFab уже работает с заказчиками из отраслей, где важнее гибкость и кастомные цепочки, чем массовый выпуск. Компания перечисляет направления: биомедицина, сенсоры, аэрокосмос, оборона, фотоника и compound semiconductors (соединённые полупроводники).
Там часто не нужны десятки тысяч одинаковых чипов. Нужны сотни или тысячи, но с точной подстройкой процесса под задачу.
Ещё один сценарий — обучение кадров. InchFab продвигает свои установки как способ быстрее и дешевле растить инженеров и техников в странах, которые хотят развивать собственное производство, но не готовы ждать годы до запуска большой фабрики. Хсинг формулирует это жёстко: «There’s no better way, no cheaper way, to start it than with something like an InchFab» — «нет способа лучше и дешевле начать, чем что-то вроде InchFab».
Подробное описание подхода и заявлений команды опубликовано в IEEE Spectrum, включая ценовой диапазон $5-15 млн и переход компании к 4-дюймовым пластинам.
