TSMC пока не вкладывается в hybrid bonding для интеграции HBM в передовые корпуса. Вместо этого компания готовит цепочку поставок под микробампы размером 5 мкм, пишет корейское издание ETNews со ссылкой на участников рынка.
Для рынка ускорителей ИИ это не мелкая технологическая развилка. HBM сидит рядом с GPU или другим вычислительным кристаллом в одном корпусе. Чем плотнее соединения, тем проще поднять пропускную способность и снизить потери на передаче данных.
HBM у TSMC пока останется на микробампах
ETNews утверждает, что TSMC не спешит переносить HBM на hybrid bonding, хотя отрасль активно смотрит в эту сторону. Компания, по этим данным, делает ставку на уменьшенные микробампы и уже подключает поставщиков из Южной Кореи и Японии.
Сейчас микробампы широко используют в упаковке CoWoS-S и CoWoS-L. Они соединяют кристаллы с интерпозером внутри корпуса. Именно такие технологии упаковки лежат в основе многих современных ускорителей, где память HBM стоит рядом с большим логическим чипом.
План TSMC выглядит прагматично. Не прыгать сразу на самый плотный вариант, а выжать больше из знакомой технологии. По данным ETNews, массовое производство 5-мкм микробампов намечают на вторую половину 2028 года.
Чем отличаются 100, 20, 5 и 1 мкм
Разница между обычными бампами, микробампами и hybrid bonding хорошо видна по масштабу. В классической упаковке припойные выступы доходят примерно до 100 мкм, стандартные микробампы держатся около 20 мкм, а hybrid bonding сжимает шаг соединений примерно до 1 мкм.
| Технология | Типичный размер соединения | Где применяют |
| Обычные припойные бампы | около 100 мкм | соединение чипа с платой или подложкой |
| Микробампы | около 20 мкм | соединение кристаллов внутри корпуса |
| Новые микробампы TSMC | 5 мкм | перспективная упаковка HBM, по данным ETNews |
| Hybrid bonding | около 1 мкм | прямое соединение медных контактов кристаллов |

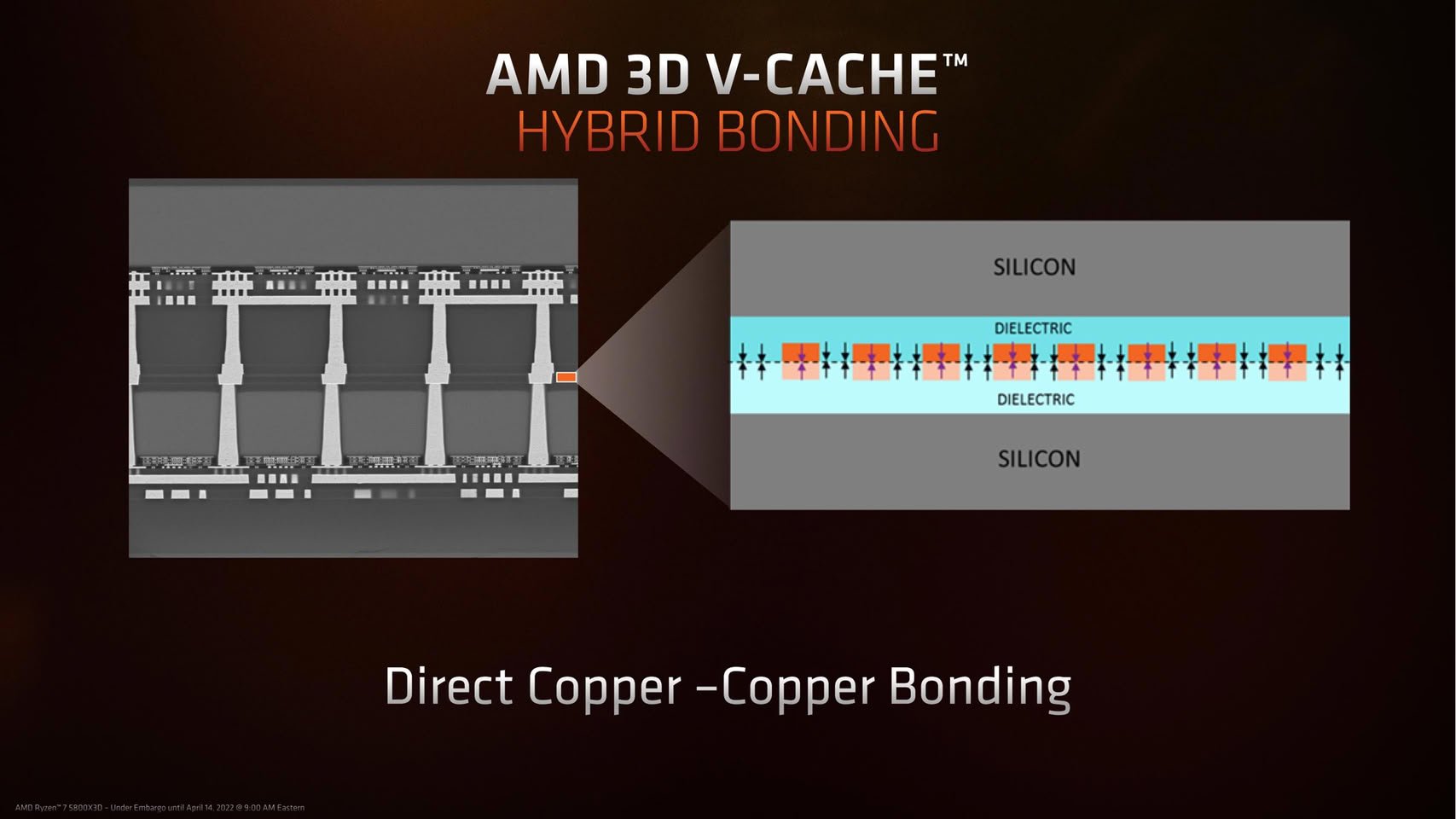

Hybrid bonding работает иначе. Технология убирает привычные выступающие бампы и напрямую соединяет медные контакты двух кристаллов. Кристаллы или даже целые пластины можно складывать задними сторонами и получать плотную электрическую связку.
Самый близкий массовый пример — AMD 3D V-Cache. Там TSMC использует hybrid bonding, чтобы посадить кэш SRAM поверх логического кристалла Ryzen. Для процессоров это уже рабочая технология, а для HBM компания пока выбирает менее резкий переход.
TSMC снова выбирает осторожный путь
У TSMC уже есть похожая линия поведения в литографии. Компания продолжает считать Low-NA EUV достаточным инструментом для следующих техпроцессов и делает ставку на multi-patterning, где EUV-сканер проходит один слой несколько раз.
Такой подход TSMC планирует держать до производства узлов 1 нм и ниже. High-NA EUV при этом уже закупает Intel, но остальные крупные игроки не торопятся массово переходить на новые машины. Причины простые: цена, зрелость парка и производительность оборудования.
С микробампами логика похожая. Hybrid bonding даёт более плотные соединения и выглядит сильнее на бумаге. SK hynix и другие участники рынка считают его наиболее эффективным способом укладки чипов. Но TSMC, судя по данным ETNews, хочет сначала довести микробампы до 5 мкм.
Для покупателей видеокарт и рабочих станций эта история всплывёт не завтра. Она важнее для будущих GPU, AI-ускорителей и серверных платформ, где HBM уже стала узким местом по цене, мощности и сложности корпуса. Финальная дата в этом сюжете пока одна: массовое производство 5-мкм микробампов ETNews ждёт во второй половине 2028 года.
