Ryzen 7 9800X3D охладили без вентиляторов с помощью трубы высотой 110 см. Моддер der8auer напечатал ее на 3D-принтере и использовал обычный дымоходный эффект.
Результат вышел не лабораторно-идеальным, зато наглядным. Температура процессора в HWiNFO снизилась с прежнего пика 90°C до 71°C. То есть минус 19°C без вертушек, только за счет естественной тяги воздуха.
110-см труба заставила радиатор тянуть воздух без вентиляторов
Der8auer собрал стенд с водяным охлаждением и радиатором без вентиляторов. В системе работал AMD Ryzen 7 9800X3D, а температуру воды моддер контролировал отдельным датчиком на фитингах.
Идея простая, почти школьная. Нагретый воздух легче холодного, поэтому он поднимается вверх. Если поставить над радиатором высокий канал, разница давления начинает работать заметнее. Воздух снизу втягивается в трубу, проходит через радиатор и выходит сверху.
В обычном ПК эту работу делают вентиляторы. Они создают перепад давления быстро и предсказуемо. der8auer решил проверить, насколько далеко можно зайти без механики.

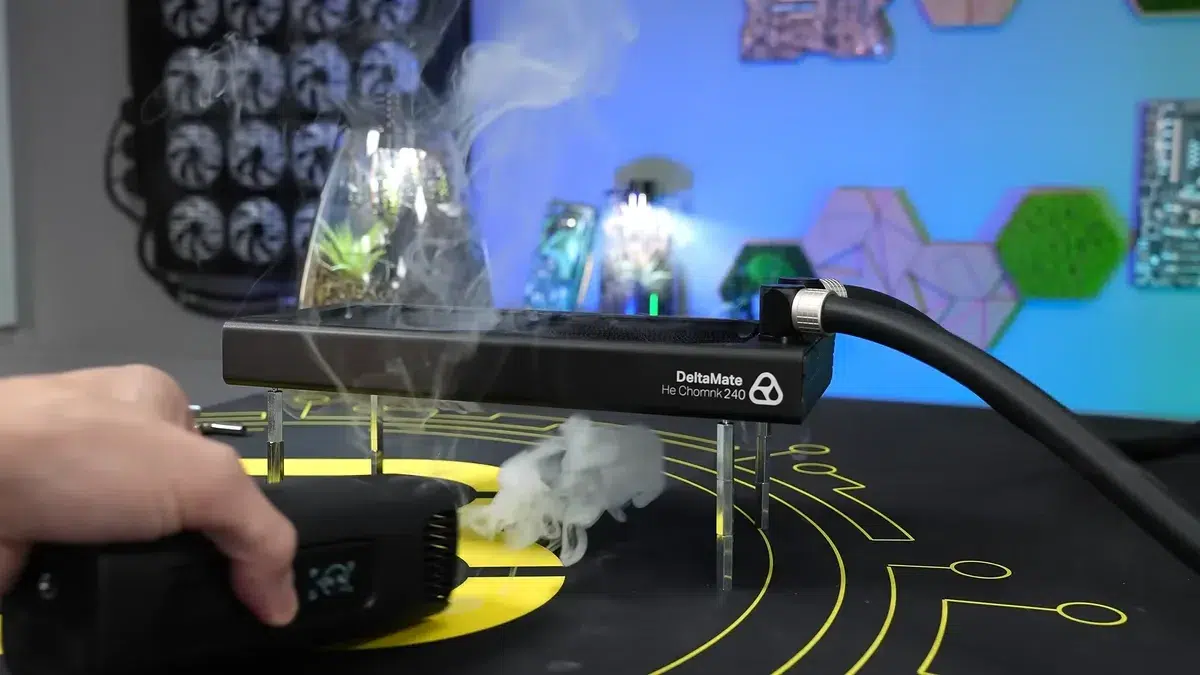

Для наглядности он использовал дым-машину. Без вентиляторов радиатор сам почти не протягивал поток. Горячий воздух уходил лениво и быстро смешивался с окружающим.
Первые 10 см почти не помогли, но 30 см уже дали эффект
Первый напечатанный канал получил высоту 10 см. Он сработал слабо, но температура уже снизилась примерно на 0,5°C. Это мало для практики, зато эксперимент показал направление.
Затем der8auer добавил еще 20 см и довел общую высоту до 30 см. Вода перед этим держалась около 61°C. После 30 минут стабилизации температура упала еще примерно на 5°C.
Дым-машина при 30 см не показала драматической разницы. Поток стал лучше, но глазами его было трудно оценить. Зато датчики уже фиксировали пользу.
| Конфигурация | Высота трубы | Результат |
|---|---|---|
| Первый тест | 10 см | Температура снизилась примерно на 0,5°C |
| Второй тест | 30 см | Еще около 5°C после 30 минут стабилизации |
| Финальный тест | 110 см | CPU упал с 90°C до 71°C |
Большая башня быстро опустила воду до 50°C

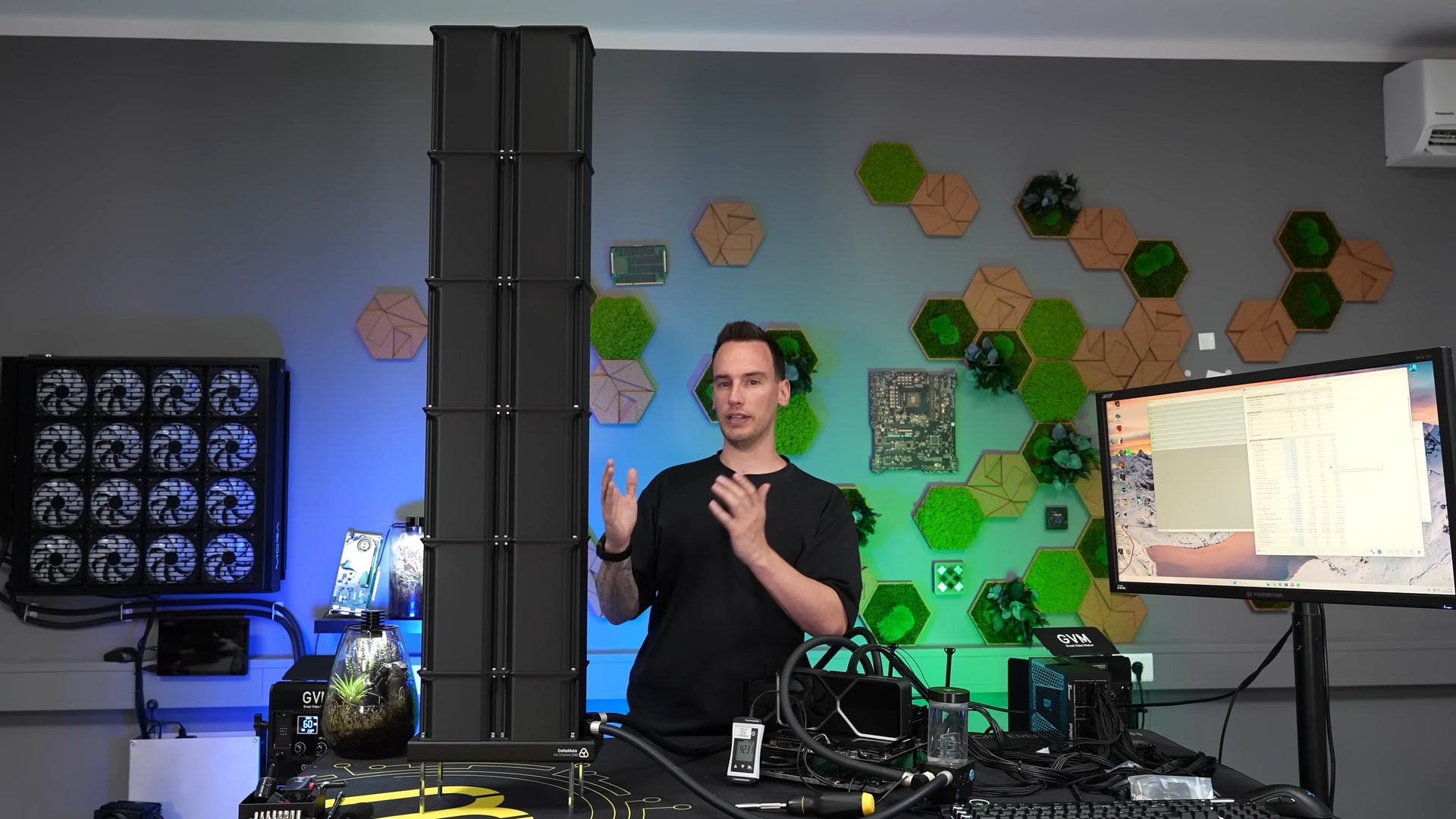

Финальная версия состояла из четырех секций по 20 см поверх предыдущей конструкции. Общая высота дошла до 110 см. На этом этапе эффект стал заметен без долгого ожидания.

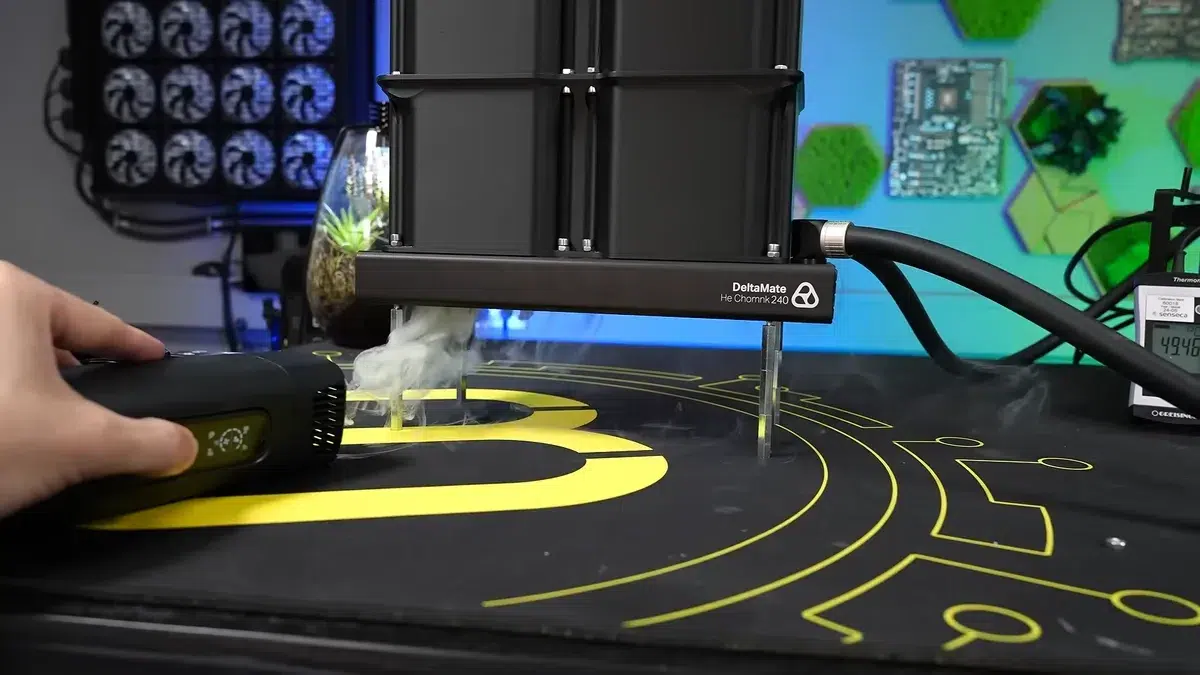

Температура воды почти сразу ушла ниже 55°C. Через пять минут она достигла 50°C. Визуальная проверка дымом тоже изменилась: воздух втягивался через радиатор так, будто сверху стояли вентиляторы.
Фокус тут не в магии 3D-печати. Высокая труба усилила естественную конвекцию. Чем выше канал, тем сильнее разница давления между входом снизу и выходом сверху.
Но для домашнего ПК такой подход выглядит скорее инженерной демонстрацией. Башня высотой больше метра плохо дружит с корпусом под столом. Обычные вентиляторы решают ту же задачу компактнее и гибче.
Зато опыт хорошо объясняет, почему воздушный поток в корпусе важнее красивой сетки на передней панели. Радиатору нужен перепад давления. Его можно получить вентилятором, а можно — трубой высотой с половину системника.
Финальный замер HWiNFO в эксперименте der8auer — 71°C по CPU против прежнего пика 90°C; вода после установки 110-см трубы опустилась до 50°C примерно за пять минут.
