RTX 5090 запустили без 16-pin питания: моддеры канала TecLab переделали видеокарту под три классических 8-pin разъёма и довели потребление до 900 Вт. На пике GPU разогнался до 3 400 МГц.
Эксперимент интересен не только цифрами. Последние годы вокруг 16-pin разъёмов идёт нервная история с перегревом и оплавлением коннекторов. PCI-SIG уже пересмотрела стандарт и выпустила 12V-2×6, но жалобы полностью не исчезли.
Galax RTX 5090D HOF OC LAB XOC лишили двух 16-pin
Для переделки взяли Galax GeForce RTX 5090D HOF OC LAB XOC — топовую карту для экстремального разгона. У неё мощная плата, серьёзная подсистема питания и штатно стоят два 16-pin разъёма, то есть модель изначально рассчитана не на тихую офисную жизнь.

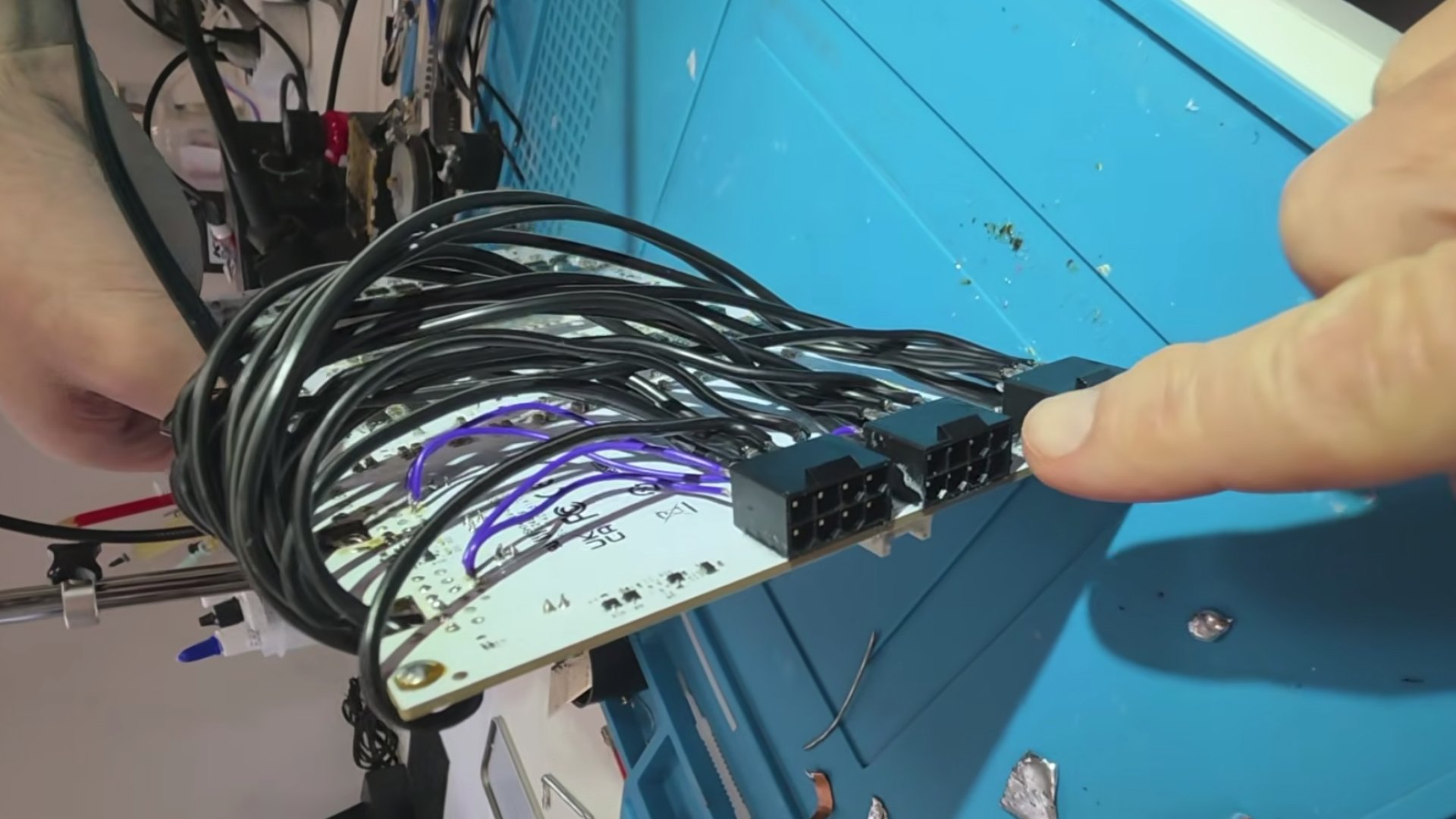

Моддеры разобрали видеокарту почти до голой PCB. Штатные 16-pin коннекторы сняли, а на заднюю часть платы поставили три 8-pin PCIe. Каждый разъём припаяли напрямую к силовым регуляторам толстыми проводами.
Им пришлось переподключить sense pins. Эти контакты сообщают видеокарте, какой лимит питания ей доступен. Без такой доработки карта не вышла бы на максимальную нагрузку.
Охлаждение тоже не оставили штатным. Для теста использовали жидкостную систему с водоблоком на GPU. При 900 Вт обычный кулер быстро превратил бы эксперимент в проверку терпения вентиляторов.
Три 8-pin выдержали нагрузку выше паспортных 450 Вт
Официально один 8-pin PCIe рассчитан на 150 Вт, значит три таких разъёма по спецификации дают 450 Вт. В тесте TecLab через них прогнали до 900 Вт, то есть вдвое выше паспортной суммы для кабелей.
Во время часового стрима нагрузку поднимали постепенно. Стартовали с 400 Вт, затем дошли до 900 Вт. На пике модифицированная RTX 5090 тянула больше 120 А и держала частоту до 3 400 МГц.
Главный нюанс — переделка осталась на уровне железа. TecLab не меняли BIOS и не использовали программные твики. Это делает эксперимент чище: карта упёрлась не в прошивку, а в физическую схему питания.
- Три 8-pin: до 900 Вт, больше 120 А, частота до 3 400 МГц
- Два 8-pin: ток снизился до 66 А, частота держалась около 3 200 МГц
- Один 8-pin: ток оказался около 65 А, частота опустилась до 3 100 МГц
Последние два режима выглядят особенно жёстко для кабелей. Но это лабораторный разгон, а не сценарий для домашней сборки. В обычном корпусе всё упрётся в качество кабеля, блок питания, контакт в разъёме и температуру вокруг видеокарты.
Почему старый 8-pin снова попал в разговор
У 8-pin PCIe простая репутация: разъём крупнее, привычнее и десятилетиями жил в игровых ПК. 16-pin компактнее и удобнее для производителей, но у него выше требования к посадке кабеля и изгибу рядом с коннектором.
Проблемы с оплавлением чаще всплывают у мощных карт Nvidia RTX 40 и RTX 50. При этом риск не ограничивается Nvidia: отдельные видеокарты AMD Radeon с 16-pin тоже попадают в похожую зону внимания.
Эксперимент TecLab не доказывает, что производителям надо срочно бросить 16-pin. Он показывает другое: старый 8-pin при грамотной разводке и толстых проводах держит нагрузку далеко за пределами официальной спецификации. Для инженеров это повод ещё раз сравнить компактность нового стандарта с запасом прочности старой схемы.
В часовом тесте TecLab использовали Galax GeForce RTX 5090D HOF OC LAB XOC, три припаянных 8-pin PCIe, водоблок на GPU и не вносили правок в BIOS или софт видеокарты.
