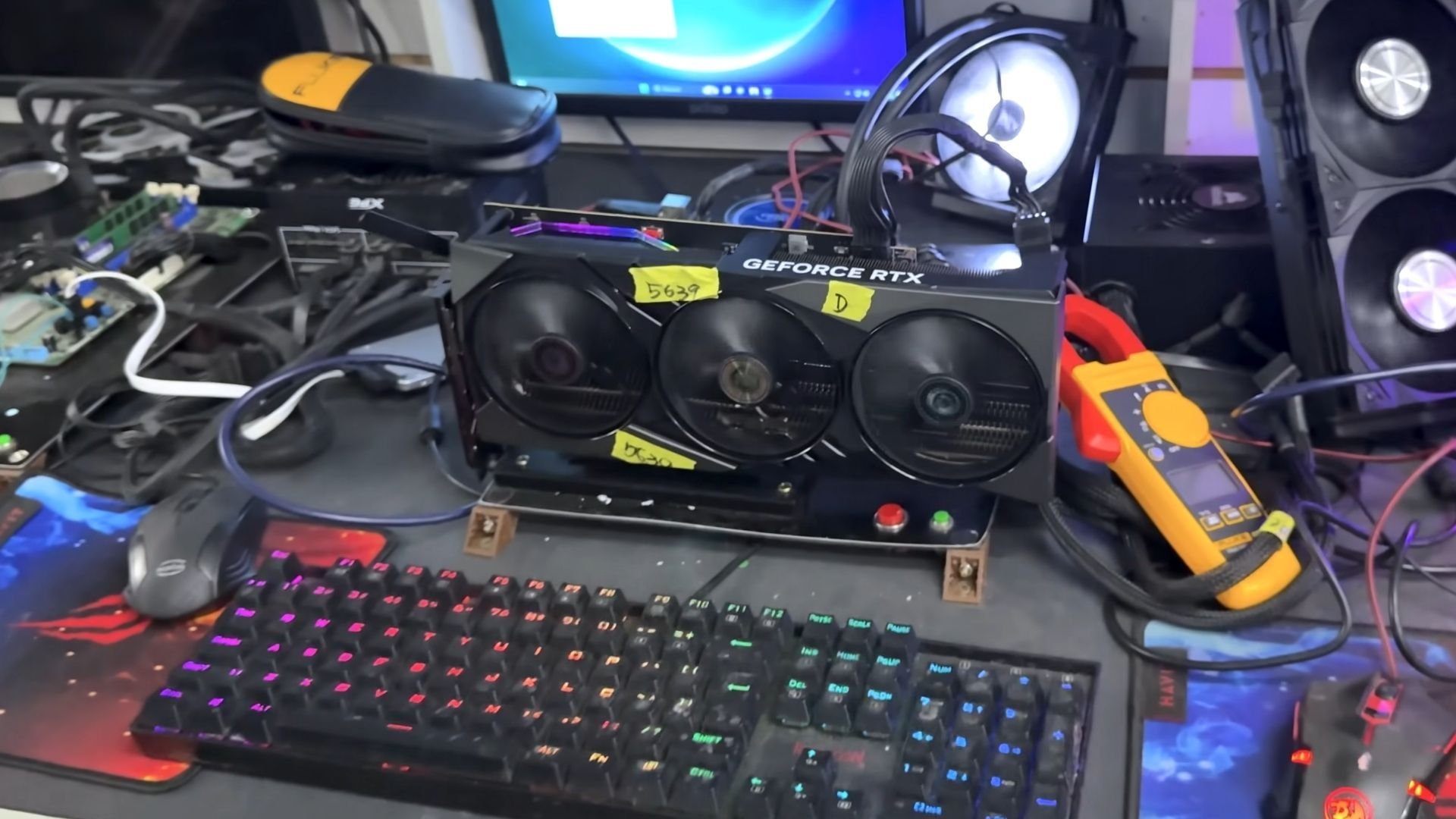

Мастера из Бразилии восстановили MSI GeForce RTX 4090 с треснувшей печатной платой. Видеокарта снова запускается и проходит бенчмарки, но ради стабильности ей отключили один канал памяти. Итог — 20 ГБ GDDR6X вместо штатных 24 ГБ.
Проект показал бразильский YouTube-блогер Paulo Gomes вместе с Jefferson Silva. На видео карта выглядит как типичный «тяжеловес» RTX 4090, который успел пережить сильный изгиб и физическое разрушение дорожек.
Плата треснула из-за провиса: версия авторов ремонта
По версии Gomes и его команды, плата пострадала из-за отсутствия поддерживающего кронштейна при эксплуатации и, возможно, при перевозке. Они предполагают, что ПК могли перемещать без фиксации видеокарты, и удар довёл изгиб до трещины. Ещё один сценарий проще: вес RTX 4090 со временем «тянет» плату вниз, и она деформируется.
Для RTX 4090 это не редкая история. Карта крупная и тяжёлая, а нагрузка на разъём и текстолит при вертикальной установке растёт месяцами.
Как восстановили питание и вентиляторы
Чтобы вернуть карту к жизни, команда вручную восстановила линии питания. Они перекинули 12V и 5V с помощью перемычек (jumper wires), обходя повреждённые участки.
Отдельно всплыла проблема с PWM-частью: из-за повреждений схема не управляла вентиляторами. Мастера добавили линию 5V, чтобы вентиляторы крутились на постоянной скорости. Параллельно они зачистили и привели в порядок отдельные зоны повреждённого участка PCB.
Ключевая потеря — один канал памяти и минус 4 ГБ
Главная поломка оказалась в подсистеме памяти. Дорожки, ведущие к одному каналу VRAM, физически разрушились. Проложить их обратно «в лоб» не получилось, поэтому команда пошла другим путём: прошила модифицированный BIOS, который отключает проблемный канал.
Так GeForce RTX 4090 с заводскими 24 ГБ превращается в версию на 20 ГБ. Это прямое следствие отключения канала: часть микросхем памяти остаётся вне игры, и карта теряет не только объём, но и часть пропускной способности.
Первые цифры: 3DMark на Ryzen 5 3600X
Для стресс-теста команда прогнала 3DMark на простой системе: Ryzen 5 3600X и 8 ГБ ОЗУ. Результат доходил до 10 700 баллов, а финальный прогон остановился на 10 300.
Конкретный тест 3DMark они не уточнили. По уровню очков это похоже на Time Spy Extreme, но подтверждения нет.
Бонус: RTX 4090 с «48 ГБ» в отчёте — но это не апгрейд
В том же ролике Gomes показал вторую RTX 4090 с прошивкой, которая отображает 48 ГБ VRAM. Команда пояснила, что этот BIOS рассчитан на кастомные платы, где память распаивают с двух сторон PCB и ставят больше модулей. Такие решения встречались в отдельных китайских конфигурациях под AI-задачи.
На стандартной RTX 4090 попытка выйти за пределы реальных 24 ГБ, по словам авторов, скорее всего закончится крашем.
Проект Gomes и Silva мы бы записали в «ремонт на грани инженерии», а не в домашний DIY. В их случае рабочая карта получилась ценой минус 4 ГБ VRAM и отключённого канала памяти, но она всё же запускается и выдаёт до 10 700 очков в 3DMark.
Сами моддеры показали работу карты в видео, а о проекте отдельно написал VideoCardz.
