Энтузиаст показал недорогой адаптер RIITOP за $27 (около 2 000 рублей), который одновременно работает как райзер для видеокарты и как плата расширения для двух M.2 SSD. В демонстрации использовали низкопрофильную GeForce RTX 4060 и два накопителя, а вся схема держится на PCIe bifurcation.
Один слот PCIe x16 на три устройства
Суть платы в том, что она вставляется в полноразмерный слот PCIe x16 на материнской плате и разводит линии на три направления. С одной стороны у неё разъём под видеокарту (фактически райзер, который превращает half-height карту в full-height по креплению). С другой — два слота M.2 под SSD.
Такой трюк работает через PCIe bifurcation, когда один x16 слот делят на несколько независимых устройств. В BIOS совместимых плат можно выбрать конфигурацию x8x4x4: восемь линий уходят на видеокарту, а две группы по четыре — на каждый из M.2-накопителей.
Почему это вообще имеет смысл с RTX 4060
В показанной сборке использовали RTX 4060, которая сама по себе подключается по PCIe x8. Поэтому половина линий в x16 слоте часто простаивает — и их можно отдать под SSD, если материнская плата умеет bifurcation.
В демонстрации к плате подключили два SSD: WD Green и Intel OEM. По словам автора сборки, адаптер заработал «из коробки», без ручной настройки.
Ограничения: bifurcation есть не везде
Главная проблема таких решений — совместимость. PCIe bifurcation поддерживают не все материнские платы, а иногда плата поддерживает разбиение линий, но не именно x8x4x4, которое нужно для этой схемы.
Ещё нюанс в том, что это «энтузиастский» уровень сборки. Плата добавляет точки отказа и усложняет компоновку, особенно в компактных корпусах.
PCIe-«матрёшка»: к M.2 подключили ещё и видеокарту
Автор демонстрации пошёл дальше и подключил в один из M.2 слотов переходник M.2-to-PCIe, а затем установил туда вторую видеокарту — RTX 3060. Её использовали для апскейла и генерации кадров в Lossless Scaling, пока RTX 4060 занималась базовым рендерингом.
В продаже адаптер фигурирует с ценой $27 (около 2 000 рублей), но итоговая стоимость зависит от того, какие SSD вы поставите в два M.2-слота.

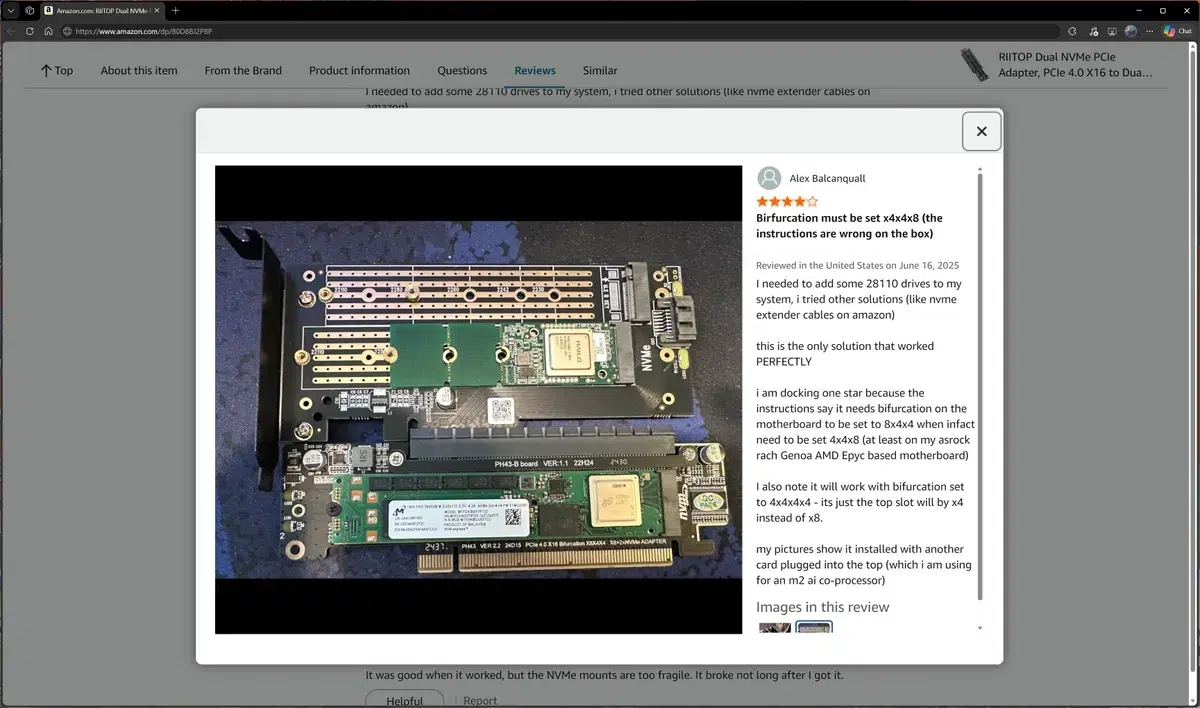

Полезная ссылка по теме: страница адаптера RIITOP на Amazon.
