Radeon RX 7900 XTX с красной печатной платой всплыла на вторичном рынке, но внутри это не обычная флагманская карта AMD. Покупатель Shav Tech ожидал розничную RX 7900 XTX, а получил инженерный образец без бэкплейта, с кастомным VBIOS и характеристиками уровня RX 7900 GRE.
История хороша именно своей путаницей. В софте карта определяется как RX 7900 XTX. Железо при этом спорит с этой подписью почти по каждому важному пункту. Фотографии платы и обсуждение появились в .
Красная PCB и разъёмы для инженеров AMD

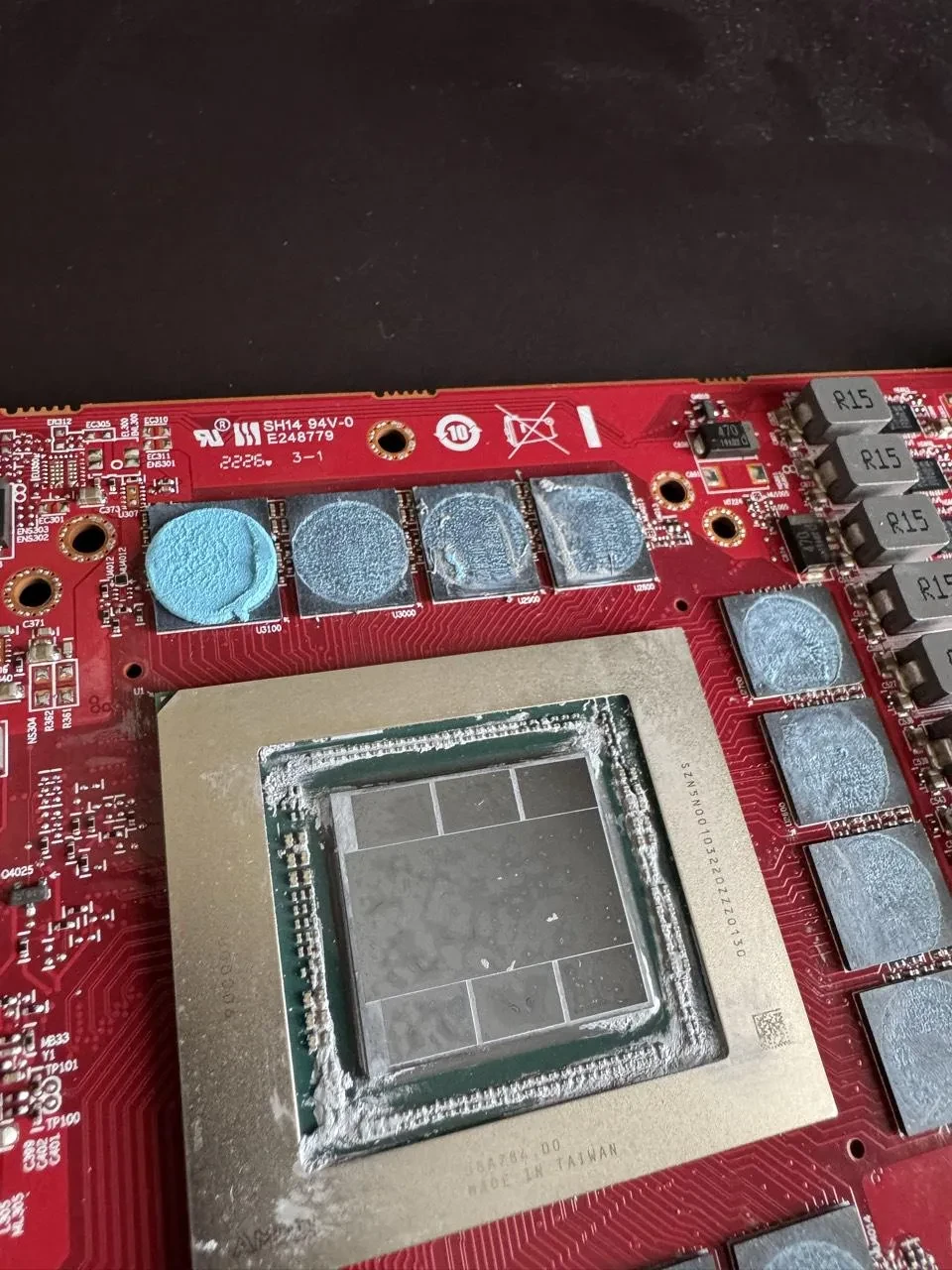

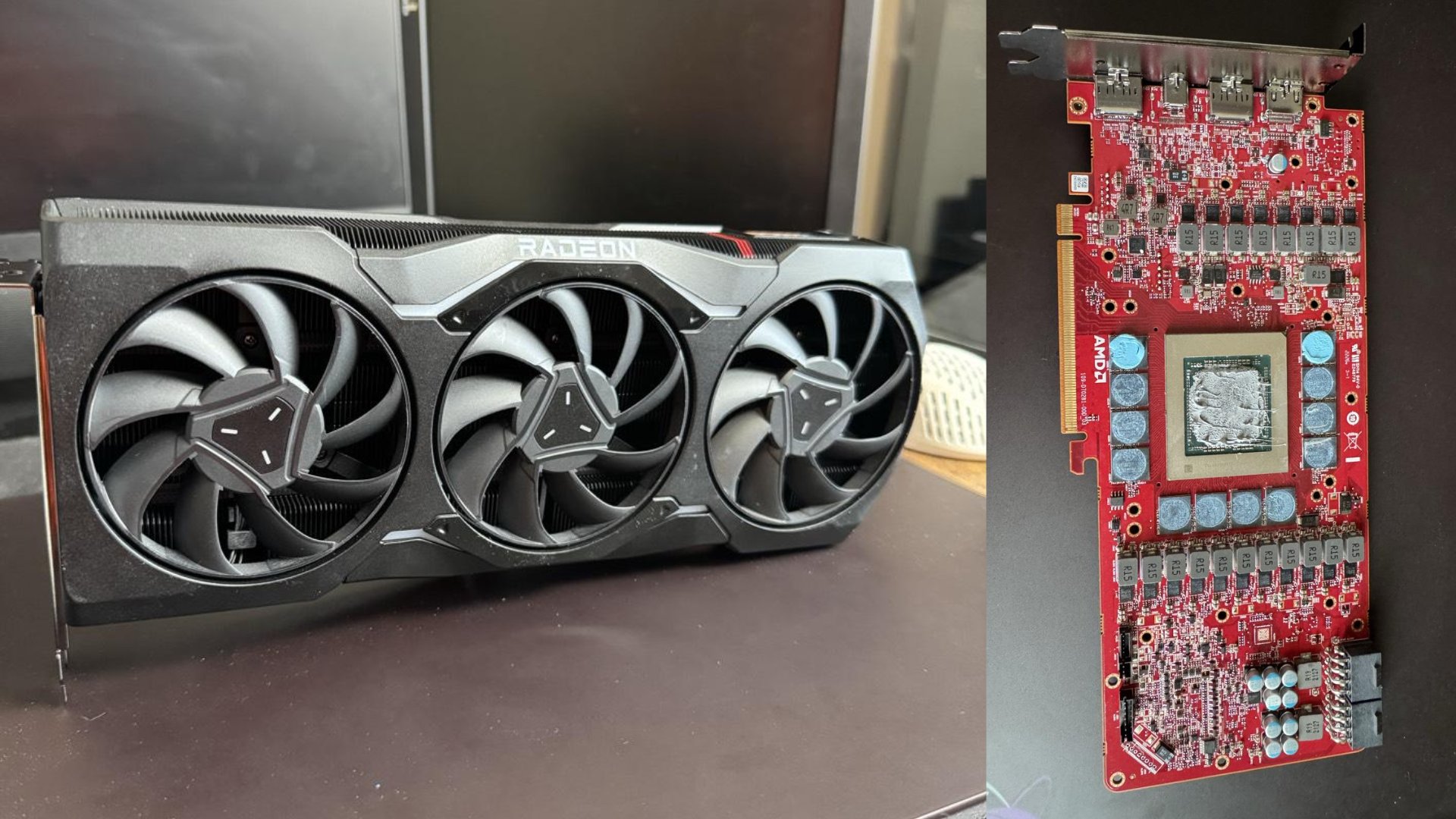

Главная внешняя примета образца — полностью красная PCB. AMD уже использовала такие платы на инженерных сэмплах, поэтому это не похоже на обычный кастом от партнёра или кустарную переделку.

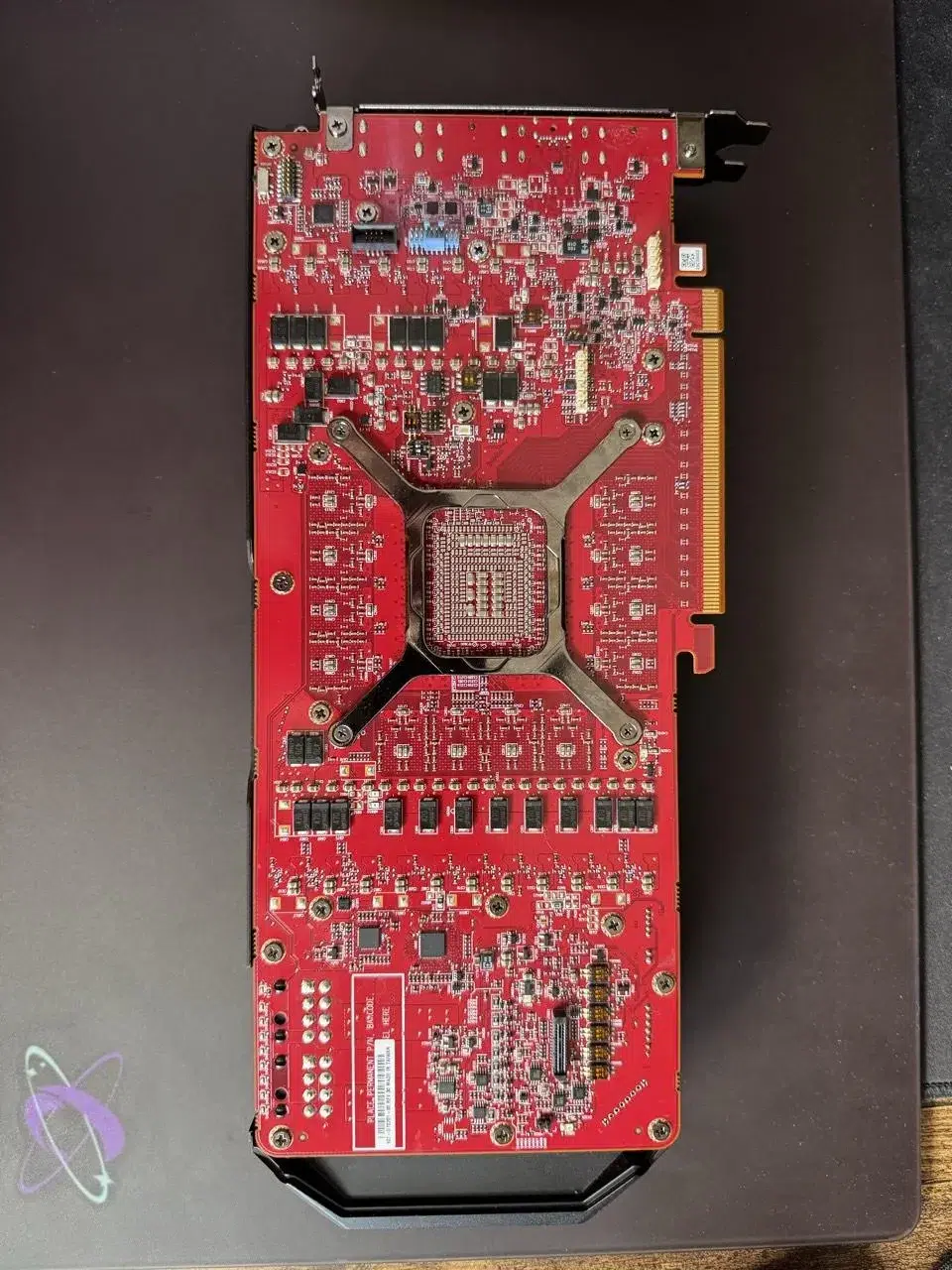

Карта пришла без бэкплейта. На розничных видеокартах такого класса это редкость, зато для прототипа логично. Инженерам нужен быстрый доступ к точкам измерения, компонентам питания и диагностическим контактам.
В центре платы заметны два дополнительных разъёма, которых нет у серийных RX 7900 XTX. Синий разъём объединяет линии I2C, PMBus и JTAG. Через JTAG инженеры могут снимать диагностические данные напрямую с GPU или контроллера памяти, минуя часть внутренней логики.
I2C и PMBus нужны для телеметрии. Через них тестеры читают питание, температуры и параметры VRM с помощью специализированных USB-адаптеров. Для домашнего пользователя это бесполезно, но для доводки платы — рабочий инструмент.
Ниже стоит закрытый чёрный разъём под логический анализатор. К нему подключают осциллограф или шлейф анализатора, чтобы смотреть качество высокоскоростных сигналов на трассах PCB. Для RDNA 3 это особенно важно: Navi 31 использует MCM-дизайн, где чиплеты должны стабильно общаться друг с другом.
Почему карта определяется как XTX, но ведёт себя как GRE
Покупатель сначала решил, что ему попалась подменённая RX 7900 GRE. Логика понятная: GPU-Z показывает RX 7900 XTX, но базовые характеристики совпадают не с флагманом, а с урезанной моделью.
| Параметр | Инженерный образец | RX 7900 GRE | RX 7900 XTX |
|---|---|---|---|
| Память | 16 ГБ GDDR6 | 16 ГБ GDDR6 | 24 ГБ GDDR6 |
| Шина памяти | 256 бит | 256 бит | 384 бит |
| ROP | 160 | 160 | 192 |
| TMU | 320 | 320 | 384 |
Самый заметный конфликт — память. Розничная RX 7900 XTX получила 24 ГБ GDDR6 и 384-битную шину. У этой карты стоят 16 ГБ GDDR6 и 256-битная шина, как у RX 7900 GRE.
Число ROP и TMU тоже совпадает с GRE: 160 и 320 блоков соответственно. У полноценной XTX их больше — 192 ROP и 384 TMU. При этом часть параметров, включая идентификатор Navi 31, дату релиза, площадь кристалла и частоты, тянут карту обратно в сторону RX 7900 XTX.
Покупатель пытался прошить VBIOS от RX 7900 GRE, но карта отказалась его принимать. Это важная деталь. Если бы перед нами была обычная GRE с подменённым именем в софте, прошивка имела бы больше шансов пройти.
Версия с ранним прототипом Navi 31 выглядит правдоподобно
Самое аккуратное объяснение — ранний инженерный образец RX 7900 XTX, на котором AMD проверяла урезанную конфигурацию Navi 31. Такая плата могла жить между флагманской XTX и будущей RX 7900 GRE.
На PCB видны посадочные места под 12 микросхем памяти. В полной конфигурации это дало бы 24 ГБ, как у RX 7900 XTX. Но конкретный экземпляр ограничили 16 ГБ, то есть до уровня GRE.
У нижнего края платы есть маленькие DIP-переключатели. Их можно было использовать для разных режимов старта, восстановления VBIOS или тестов совместимости. В сыром прототипе такие вещи встречаются чаще, чем на финальных платах.
Контекст тут простой. Не каждый кристалл Navi 31 выходит идеальным после производства. Часть чипов можно использовать в урезанных конфигурациях, где отключают блоки или сужают подсистему памяти. RX 7900 GRE сначала вышла в Китае, а затем получила глобальный релиз в 2023 году.
Карта Shav Tech имеет 16 ГБ GDDR6, 256-битную шину, 160 ROP и 320 TMU. Розничная Radeon RX 7900 XTX отличается 24 ГБ GDDR6, 384-битной шиной, 192 ROP и 384 TMU.
