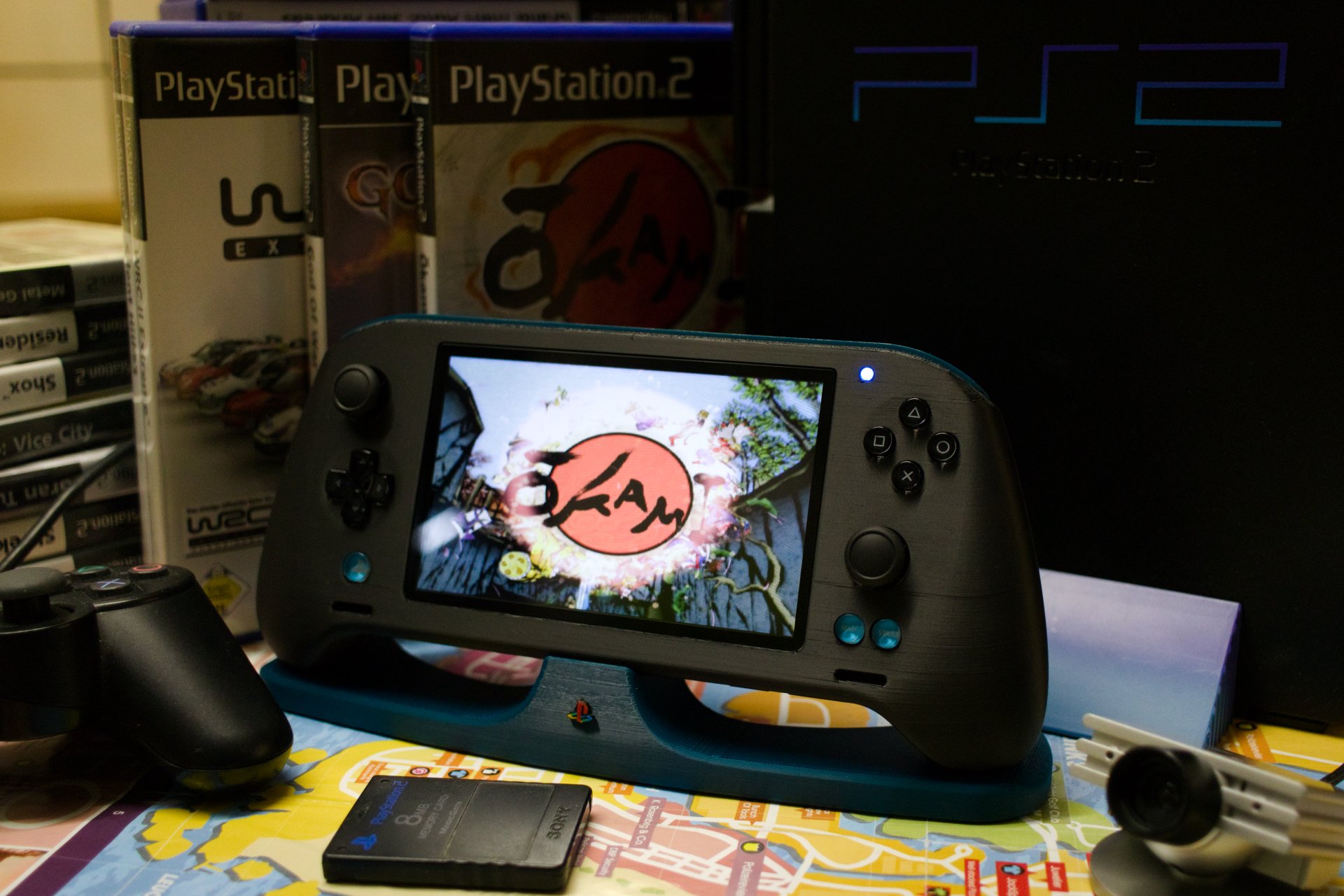

PS2 Portable — так моддер tschicki назвал свой портативный «PlayStation 2», собранный на оригинальном железе PS2 и полностью спроектированной заново материнской плате. Проект открыли для сообщества: на GitHub лежат схемы, прошивки, код и файлы для печати корпуса.
Работа стартовала в 2022 году, а публичной стала только в прошлом году. По уровню проработки это не «плата на проводах», а устройство, которое выглядит как серийный гаджет.
Чем PS2 Portable отличается от обычных портативок

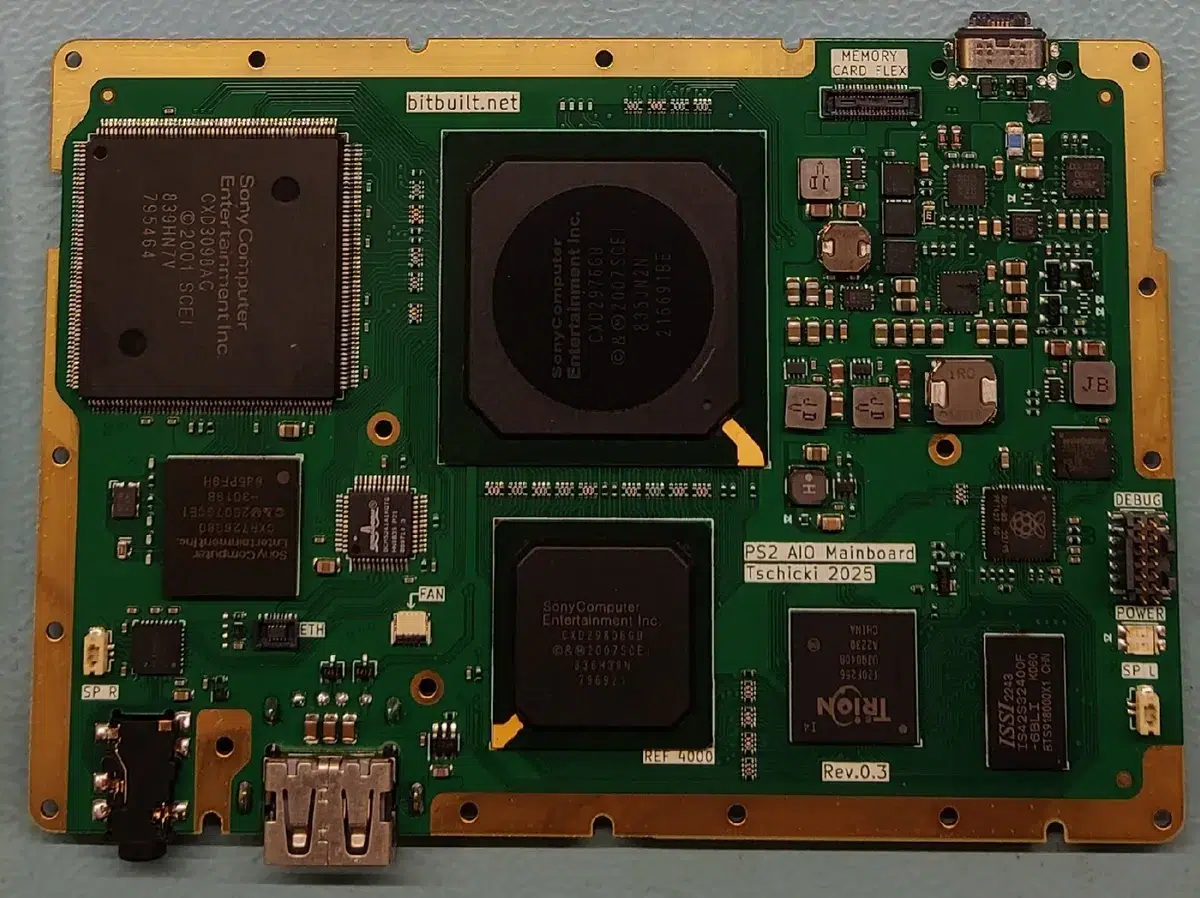

Главная идея здесь простая: tschicki не эмулирует PS2, а запускает игры нативно. Для этого он снял шесть микросхем с донорских консолей SCPH-7900x или SCPH-9000x и пересадил их на кастомную плату.
В списке доноров — ключевые компоненты PS2: BIOS, CPU+GPU (Emotion Engine и Graphics Synthesizer), два чипа памяти, I/O Processor и SP2 (аудиопроцессор). Схемотехнику PS2 автор восстановил по наработкам сообщества, которое годами маппило оригинальные платы, а затем вручную развёл новый PCB с новыми трассами, видеомаршрутизацией и питанием.
Железо, экран, питание и охлаждение

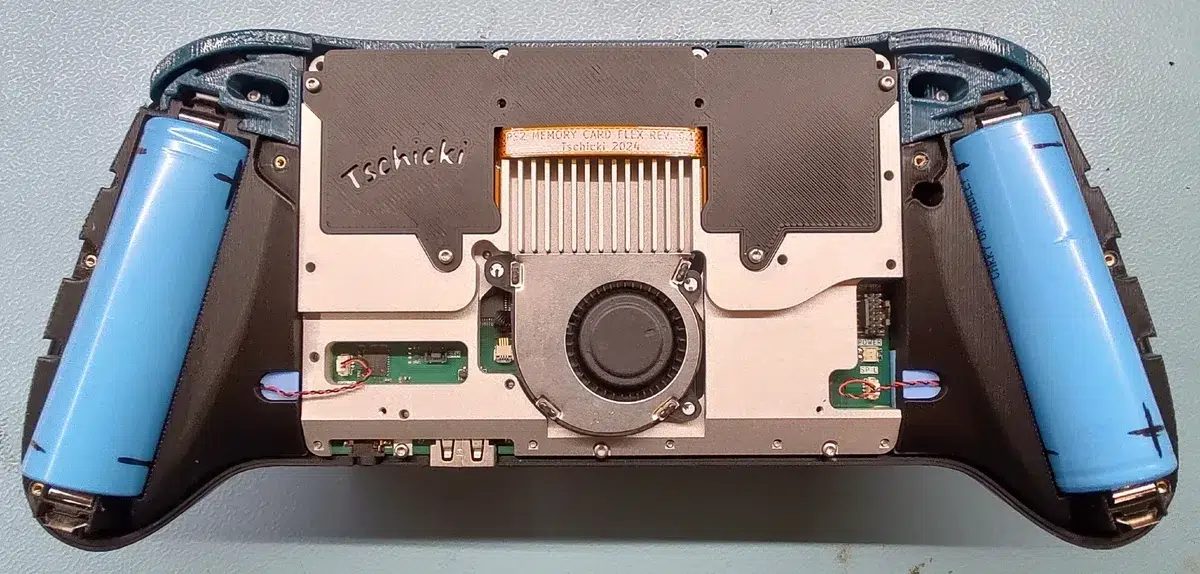

Корпус напечатали на 3D-принтере. По форме он напоминает современные портативки уровня ROG Ally: с крупными грипсами, куда поместили две батареи по 5000 мАч. Заявленная автономность — до 4,5 часа на одном заряде.
Зарядка идёт по USB-C с поддержкой USB Power Delivery. Устройство работает в режимах «charge and play» при 5 В, 9 В или 12 В. За питание и контроль батареи отвечает отдельный RP2040.
Экран — 5 дюймов, IPS, 480×800, 60 Гц. Видеотракт сделали необычно: вместо типичного аналого-цифрового преобразования автор использовал FPGA-видеопроцессор, который берёт сигнал напрямую с Graphics Synthesizer. Идея в том, чтобы не терять качество на лишней конвертации.
Охлаждение тоже кастомное: собственный радиатор и вентилятор от Switch Lite. Выдув вынесли вверх, там же видны решётки вентиляции.
Управление, microSD и запуск игр без эмуляции

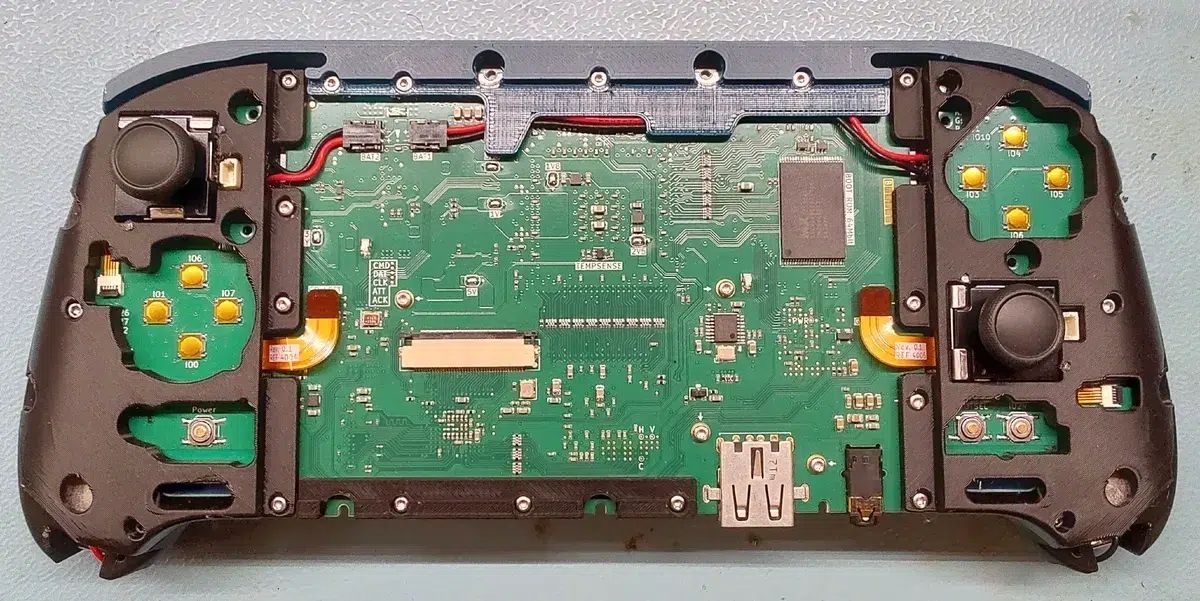

Спереди — асимметричная раскладка управления. Для стиков использовали hall-effect джойстики, а кнопки взяли от PS Vita 2000. Один из микроконтроллеров RP2040 переводит сигналы кнопок и стиков в «родной» протокол DualShock 2, включая вибро.
Для игр и файлов в корпусе сделали два слота microSD. Первый подключили к линиям карты памяти PS2 и «обманывает» систему, будто вставили обычную Memory Card на 8 МБ. Этот слот подходит для загрузочных файлов и сохранений.
Второй слот работает через открытый стандарт MX4SIO. Он не эмулирует карту памяти, а использует homebrew-приложения на самой консоли, чтобы общаться с SD-картой напрямую. После инициализации драйвера можно грузить игры со второй microSD, поэтому её логично держать под библиотеку.
Запуск организован через модифицированный boot ROM: консоль сразу уходит в homebrew. Дальше игры стартуют через OPL (Open PS2 Loader) или NHDDL, а PS1-тайтлы поддерживаются через DKWDRV. Эмуляции тут нет — это важный принцип всей сборки.
Проект открыт, но автор просит не воспринимать его как DIY на выходные
Tschicki выложил на GitHub практически всё: STL-файлы корпуса, схемы и платы, код для FPGA, прошивки и документацию. Есть и BOM для механики и плат.
Документация разбита на 10 частей, но она рассчитана на людей с серьёзными навыками пайки и разработки. Автор прямо предупреждает: повторить сборку «для фана» не выйдет.
Ссылки на репозиторий: PS2-Portable на GitHub и 10-частная документация.
