Энтузиаст TrashBench собрал самодельную систему Peltier liquid cooling для видеокарт и прогнал тесты на RTX 4060 и RTX 3070. Температуры действительно ушли ниже комнатных, но ценой огромного энергопотребления — и в итоге прирост выглядит спорно.
Как устроена самодельная Peltier-система для видеокарты
Peltier-охлаждение работает на термоэлектрическом эффекте. Ток охлаждает одну сторону полупроводникового модуля, а на другой стороне выделяется тепло. Поэтому в таких сборках «холодная» часть охлаждает чип или жидкость, а «горячую» часть нужно отдельно и агрессивно отводить радиаторами.

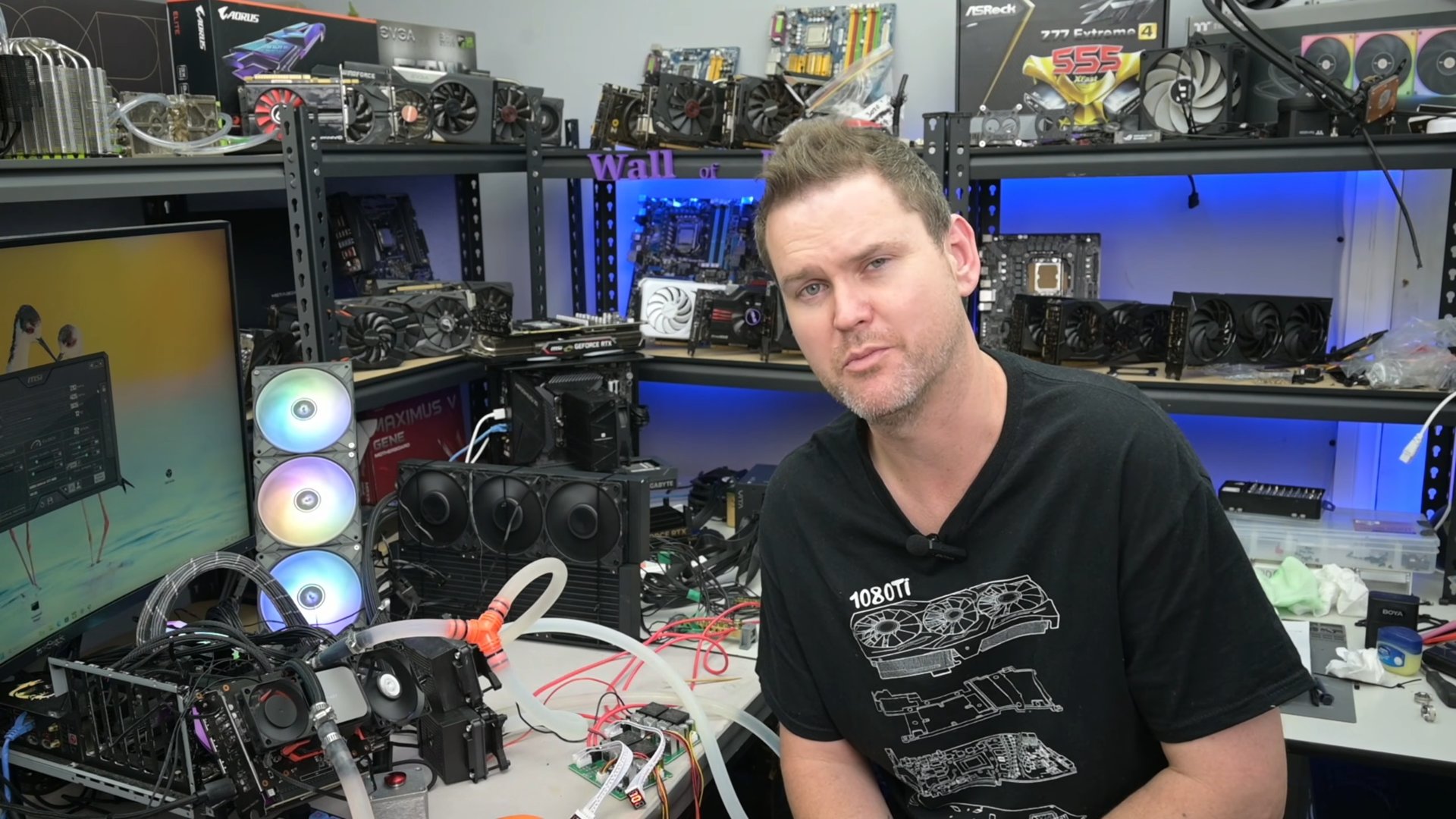

В сборке TrashBench схема получилась сложной, но логичной. Два модуля Пельтье охлаждали жидкость, которая шла от водоблока видеокарты. А тепло с самих модулей снимали отдельным контуром на AIO.
- Охлаждение модулей Пельтье: две СВО Arctic 360 мм, которые работали только на отвод тепла с «горячей» стороны.
- Питание и управление: два самодельных DC-контроллера для регулировки мощности модулей.
- Холодная сторона: водоблоки на модулях Пельтье, которые охлаждали жидкость из GPU-контура.
- Потребление: оба Peltier-кулера вместе брали 360 Вт.
Тесты на RTX 4060: минус 10 градусов, но 360 Вт сверху
Сначала TrashBench прогнал RTX 4060 и снял базовые показатели. При активных Peltier-модулях он заранее дал системе 20 минут охладить контур, а затем запускал нагрузку 3DMark Time Spy на 20 минут.

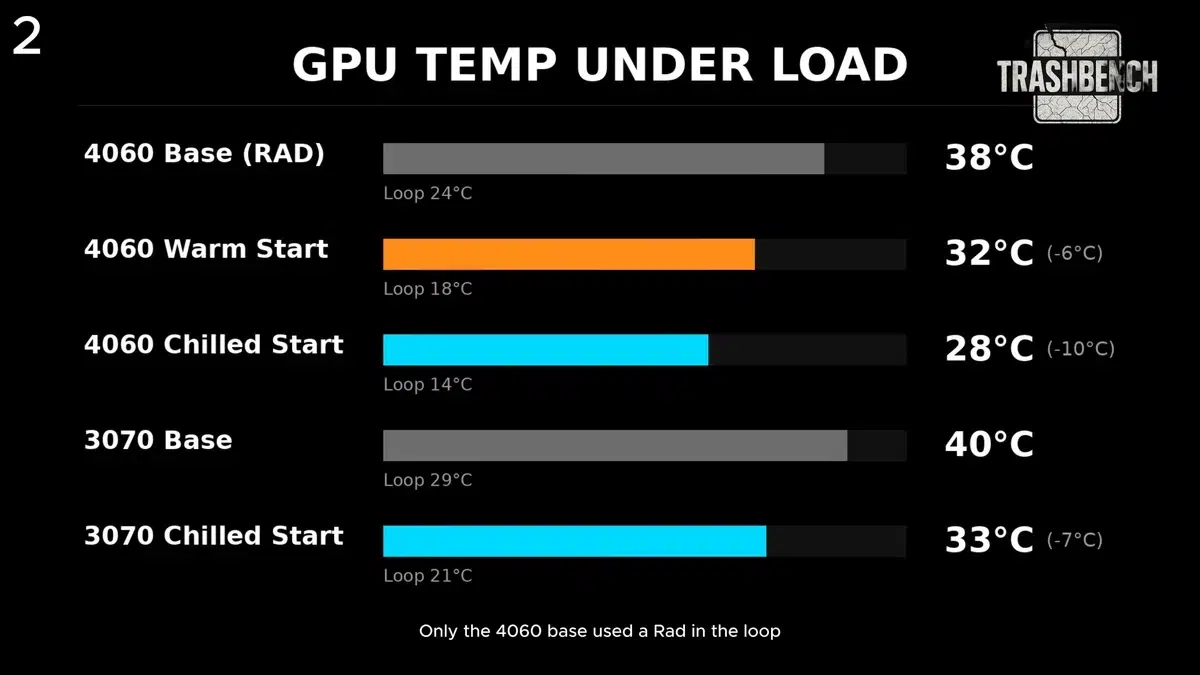

В «базе» RTX 4060 показала 38 °C по ядру. Температура жидкости была 24 °C при комнатной 23 °C.
С включёнными двумя Peltier-модулями температура GPU упала до 28 °C. Температура жидкости тоже снизилась на 10 градусов — до 14 °C после 20 минут нагрузки. То есть контур ушёл в sub-ambient, ниже температуры воздуха.
Он отдельно проверил «тёплый старт». Для этого выключал Peltier, а затем включал снова, чтобы посмотреть, как система отыгрывает нагретый контур. Тут результаты были чуть хуже: 32 °C по ядру и 18 °C по жидкости после 20 минут Time Spy.
Тесты на RTX 3070: эффект есть, но уже слабее
Дальше TrashBench взял более прожорливую RTX 3070, чтобы проверить, вытянет ли система больший теплопакет. Базовые цифры без Peltier: 40 °C по ядру и 29 °C по жидкости.
С включёнными Peltier-модулями видеокарта вышла на 33 °C по ядру. Температура жидкости опустилась до 21 °C после 20 минут в 3DMark Time Spy.
Почему Peltier для GPU снова упирается в КПД
Главная проблема, которую показали эти тесты, — крайняя неэффективность по энергии. Чтобы получить заметный «минус» по температуре, сами Peltier-модули потребляют почти столько же, сколько охлаждаемый чип. И это не конец истории: радиаторы и помпы должны ещё и рассеять эти дополнительные сотни ватт тепла.
Похожий вывод в индустрии уже всплывал на готовых продуктах. В тестах Cooler Master ML360 Sub Zero (это AIO с термоэлектрическим модулем) охлаждение в многопотоке уступало обычным AIO, а сам кулер при этом потреблял почти 200 Вт.
В случае TrashBench цифры ещё жёстче: два Peltier-модуля вместе берут 360 Вт, и именно их нужно «вывезти» двумя 360-мм AIO только для горячей стороны.
Проект TrashBench показал sub-ambient на видеокарте, но в тестах он же упёрся в цену такого эффекта: 360 Вт дополнительного потребления ради падения температуры на уровне 7-10 °C по ядру в 3DMark Time Spy на RTX 4060 и RTX 3070.
По тестам Tom’s Hardware.
