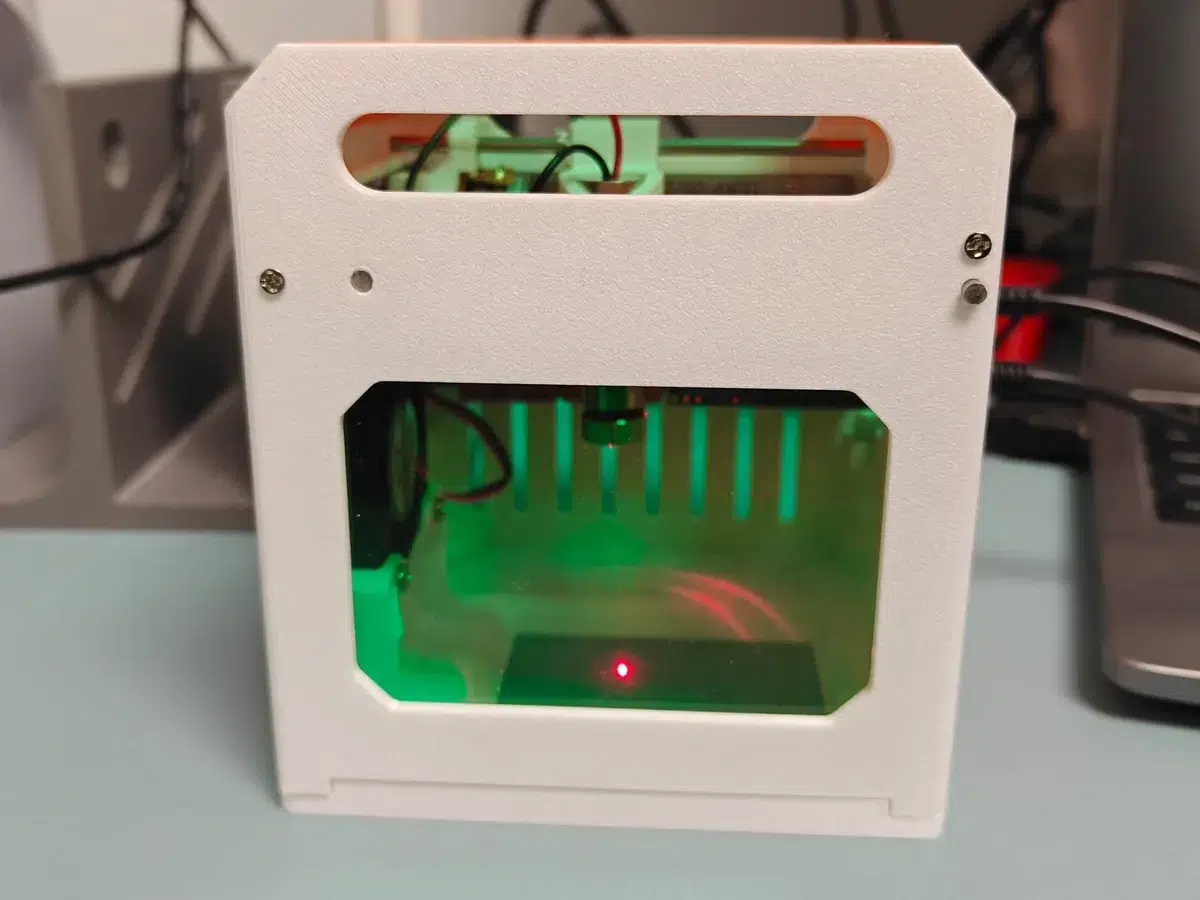

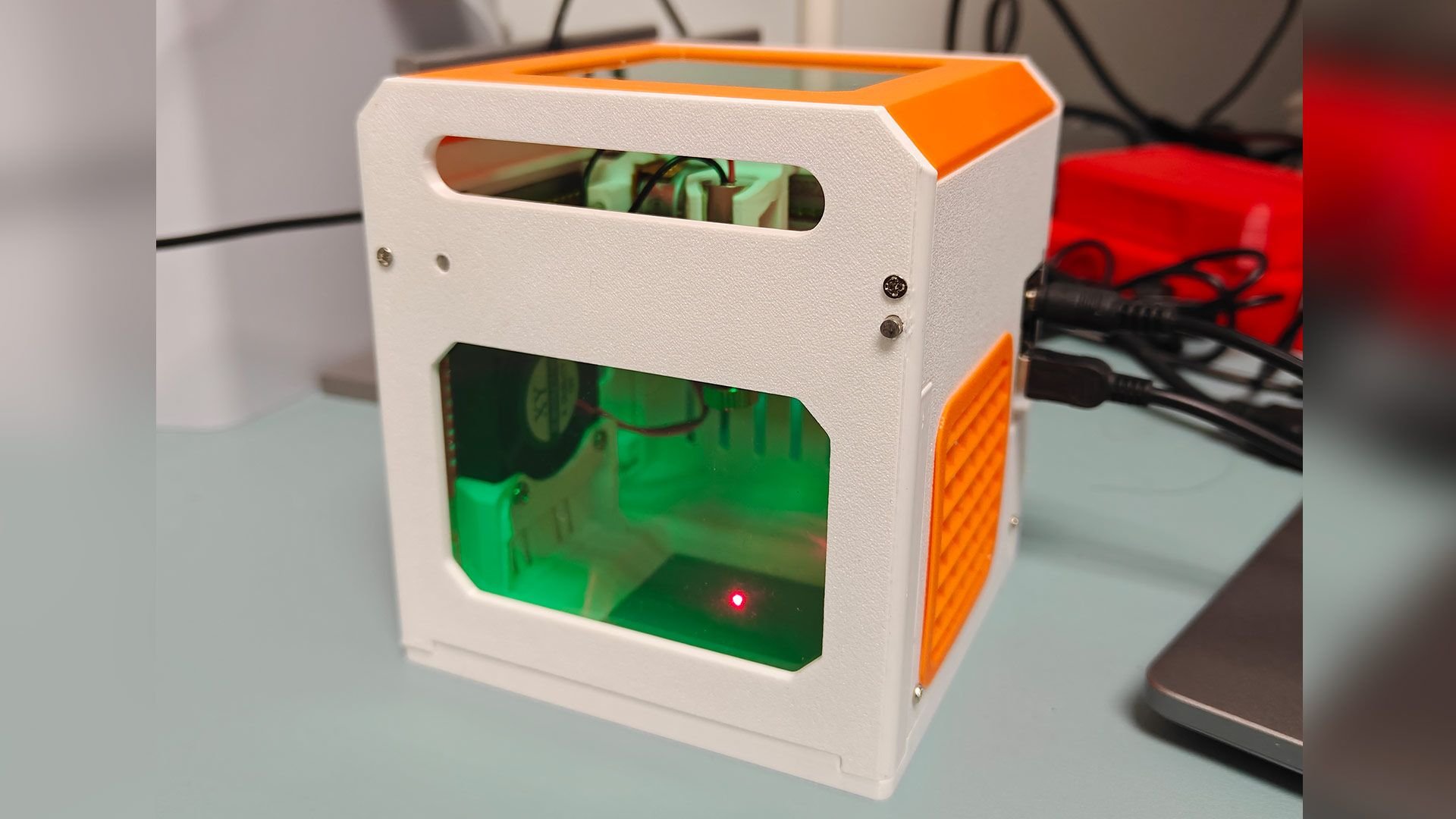

Elias55745 выложил на GitHub полный набор файлов для компактного настольного лазерного гравера и параллельно выставил на продажу уже собранный «mini laser printer» за $64 (около 6 000 рублей). Устройство маленькое и маломощное: лазер на 250 мВт и рабочее поле 50×50 мм, так что это история про маркировку и простую графику, а не про резку фанеры.
Что это за «мини-лазерный принтер» и что в нём открыто
Проект полностью опенсорсный. На GitHub автор собрал список компонентов, файлы для 3D-печати деталей корпуса, исходники прошивки, драйверы и софт. Там же лежат материалы по плате: проект требует кастомной PCB, для неё доступны исходники.
Параллельно Elias55745 продаёт готовое устройство, а ещё планирует продавать комплект для самостоятельной сборки. Правда, на момент публикации магазин был на техобслуживании: корзина не работала, а цены могли отображаться в иенах. Сама страница товара доступна здесь: Elias55745’s store.
Характеристики: 250 мВт, ATmega328 и GRBL
По спецификациям это максимально «лайтовый» лазерный гравер. Лазерная головка — 5V 250mW. Рабочая зона — 50×50 мм. В примерах на странице продажи и в описании проекта видны простые линейные рисунки, выжженные на материалах вроде бумаги и кожи.
Список материалов тоже без сюрпризов: лазер заявлен для дерева, кожи и бумаги, но не для металла. Отдельно оговорено, что лучше всего «печатаются» тёмные объекты.
За управление отвечает ATmega328. Прошивку нужно прошить в микроконтроллер, если вы не берёте уже собранную версию или будущий кит. Команды на лазер идут через популярную открытую экосистему GRBL (G-code). Для удобства автор проекта добавил в репозиторий LaserGRBL.
Железо и сборка: шаговик из привода и питание 12 В

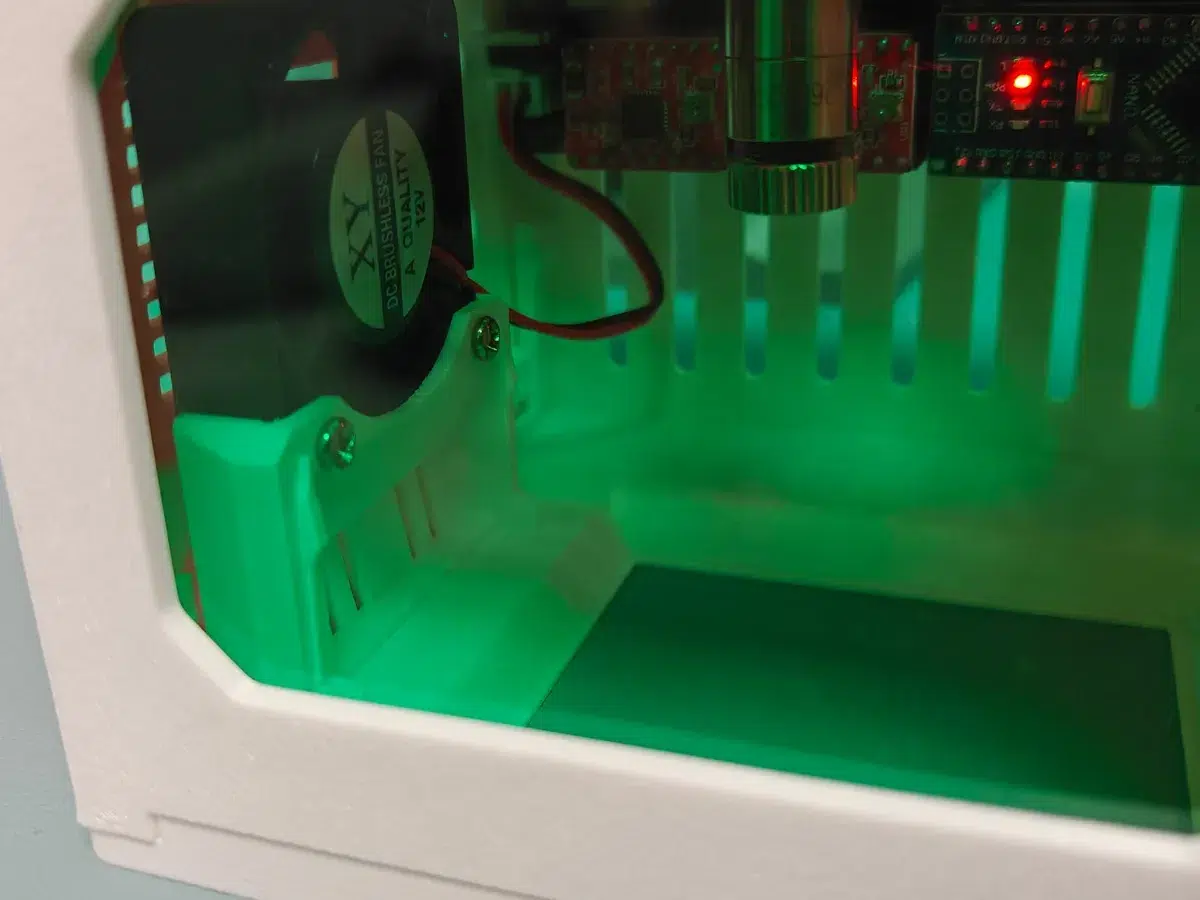

Механику двигает микрошаговый мотор, который позиционирует головку по столу 50×50 мм. Его можно купить новым, но автор отдельно рекомендует вариант «из закромов»: снять шаговик с оптического привода Samsung.
Из крупных узлов в списке также есть вентилятор охлаждения и блок питания 12V. А из практичных требований — пригодится 3D-принтер, потому что часть деталей корпуса печатается.
Безопасность: очки в списке, но смотреть на луч нельзя
Даже при 250 мВт это всё ещё лазер. В перечне компонентов указаны защитные зелёные очки, но базовое правило не меняется: нельзя смотреть на активный лазер даже в очках. Плюс остаются вопросы электробезопасности, как у любого самосборного устройства с питанием и платой.
Собранный «mini laser printer» Elias55745 оценил в $64 (около 6 000 рублей), а ключевое ограничение проекта прямо следует из спецификаций: это 250 мВт и 50×50 мм, то есть гравировка и маркировка на простых материалах, без претензий на «взрослую» резку.
