Когда компания Nvidia выпустила серию видеокарт RTX 30 на новой архитектуре графических процессоров Ampere, был продемонстрирован тепловой расчёт на печатной плате. Видеокарты были анонсированы 1 сентября.

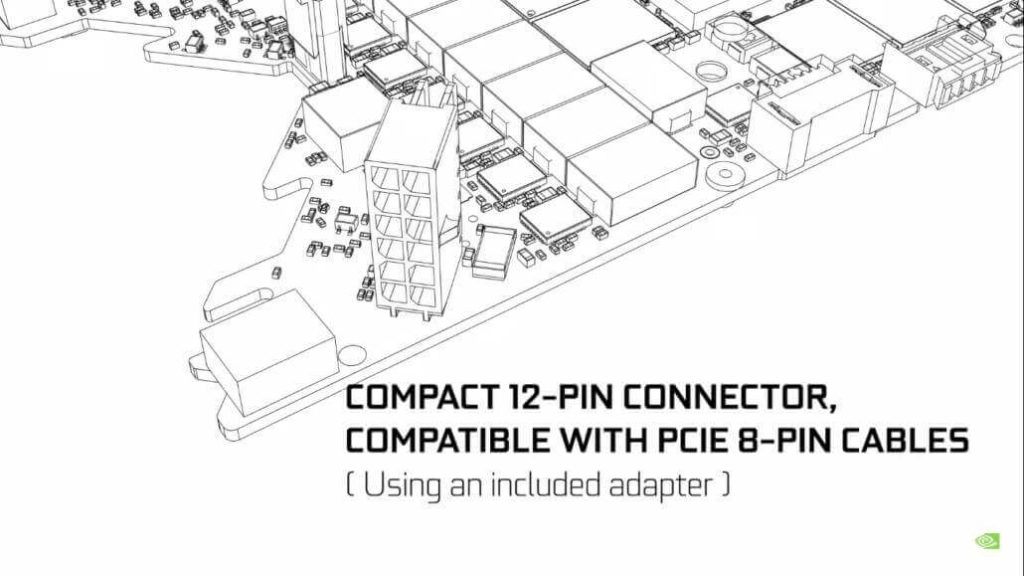

Прежде говорилось, что в верхнем сегменте видеокарт Founders Edition RTX 30 будут применяться новые 12-контактные коннекторы питания. В августе официальное видео от Nvidia позволило впервые оценить расположение элементов на печатной плате. Тогда же было подтверждено, что карты Founders Edition получат новый 12-контактный разъём питания. Заодно в комплект поставки будет включён переходник.
Новый коннектор питания занимает меньше места и способен передавать как минимум не меньше энергии, чем два 8-контактных кабеля.
Поначалу 12-контактный коннектор PCI-e/PEG будет избыточным, поскольку современным видеокартам столько энергии не нужно. Такой коннектор позволяет обеспечить 650 Вт.
На прошлой неделе в официальном аккаунте Nvidia GeForce в Twitter был опубликован тизер. Там компания предлагает в качестве награды за праздничные соревнования карту GeForce RTX 3070 Founders Edition.
Our #GiftAGamer Holiday Contest continues! ????????????
Here's how to spread the love this week:
1. RT this photo.
2. Tell us about the person you trust the most to recommend new games (and tag them!) with #GiftAGamer
3. If selected, you + the friend you tagged BOTH win an RTX 3070! pic.twitter.com/1UQMB3wqCN— NVIDIA GeForce (@NVIDIAGeForce) November 23, 2020
Это заставило многих пользователей и обозревателей задаться вопросом, не отказалась ли Nvidia от 12-контактного коннектора питания для RTX 3070 Founders Edition. На фотографии у карты один 8-контактный разъём кабеля. Это вы можете увидеть на изображении в Twitter.
На самом деле ничего не изменилось. Компания выпустила заявление для сайта Tom’s Hardware. Там говорится, что разработчики не собираются менять существующий 12-контактный разъём питания на RTX 3070 Ampere GPU. В Twitter использовалось концептуальное изображение, которое уже заменили.
Многие технологические издания заявили, что применять 12-контактный коннектор необязательно. Версии Founders Edition видеокарт RTX 3080 и RTX 3090 также используют новый 12-контактный разъём.
Теоретически он обеспечивает мощность на уровне двух 8-контактных коннекторов, но в случае как минимум с RTX 3070 Founders Edition это не так. Данная видеокарта требует всего 220 Вт, из которых 75 Вт даёт слот PCIe на материнской плате. В результате RTX 3070 FE дополнительно требуется только 145 Вт и 12-контактный разъём является лишним.
С учётом скромного TDP карта RTX 3070 FE прекрасно обошлась бы двумя 8-контактными коннекторами PCIe. В комплект поставки карты Founders Edition положили переходник между 12-контактным и 8-контактными разъёмами. Многие производители блоков питания также оснащают их переходниками.
На изображении ниже можно увидеть, что Nvidia в 12-контактном коннекторе использует только половину контактов.
Это означает, что на картах RTX 3080/3090 данный переходник не будет работать, поскольку ему требуется питание во всех контактах. Несмотря на это, Nvidia не отказывается от требования к 12-контактному разъёму питания на RTX 3070.
Это требование имеет смысл на самых дорогих и прожорливых видеокартах, таких как RTX 3080 и RTX 3090. Оно позволяет избавиться от лишних кабелей и упростить дизайн карты.
В общем, несмотря на фотографии в Twitter, официальная страница карты GeForce RTX 3070 Founders Edition показывает изображение 12-контактного коннектора. В рекламе его также можно увидеть.
Это уже не первый случай, когда Nvidia публикует ошибочные маркетинговые изображения и вводит пользователей в заблуждение. В сентябре один из пользователей Reddit опубликовал изображение с обоими типами коннектора питания на плате.
Новый 12-контактный коннектор напоминает два 6-контактных коннектора питания PCIe, объединенных воедино. Сила тока в нём 8,5 А вместо 6 А. Похоже, что новый коннектор был разработан самой Nvidia. Его создание стало ответом на рыночные реалии. Высокопроизводительным картам требуется всё больше энергии и один кабель лучше двух. При этом более дешёвые карты мощностью не более 225 Вт обойдутся одним 8-контактным или 6-контактный коннектором.
Новый коннектор обладает шестью контактами с напряжением 12 В и шестью с заземлением. Его нельзя подключить к двум классическим 6-контактным разъёмам. Например, первый контакт на 6-контактном разъёме PCIe квадратный, а на новом у него один скруглённый угол. Нельзя будет использовать разные другие сочетания разъёмов, чтобы невозможно было ошибочно подключить кабели неправильно.
