Muxcard — это рабочий прототип «компьютера» в размере банковской карты, который автор проекта krauseler собрал на ESP32-C3. Главная фишка не в площади, а в толщине: сейчас устройство укладывается в 1 мм, то есть почти попадает в стандарт ISO для ID-1 (0,76 мм).
Проект выложили в открытый доступ на GitHub. Автор прямо пишет, что приветствует эксперименты и модификации, но просит придерживаться некоммерческого использования.
Muxcard почти попадает в ISO 7810, но пока хрупкий
Формат ISO/IEC 7810 ID-1 задаёт габариты привычной «кредитки», включая толщину 0,76 мм. Krauseler признаёт, что прототип пока толще — 1 мм, но добавляет, что многие реальные карты в кошельке тоже выходят за номинал.

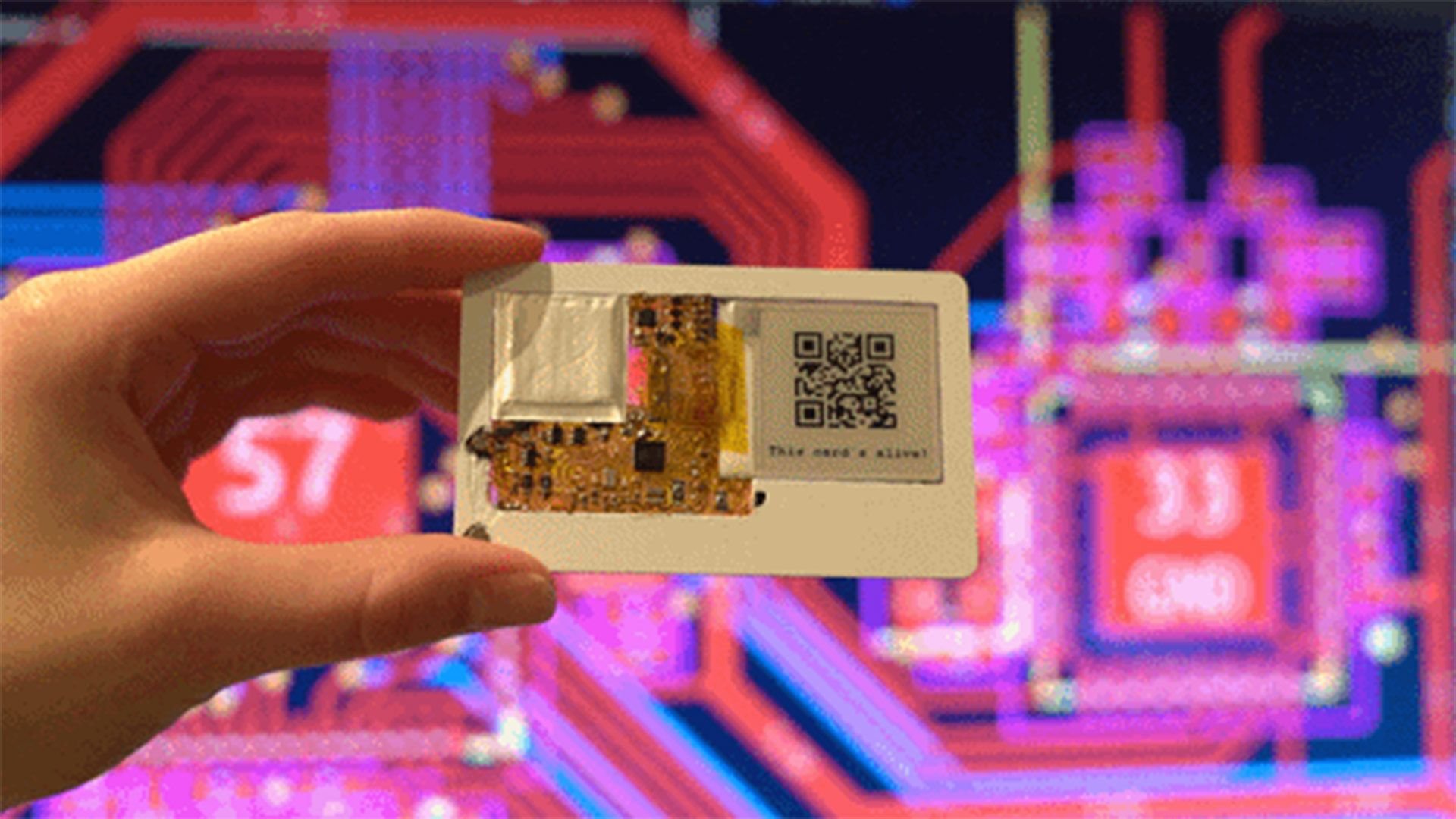

Чтобы удержаться в размерах, автор использовал старую пластиковую NFC-карту как основу корпуса: он вырезал из неё почти весь объём, оставив «рамку» под электронику. Цена такого подхода понятна. Прототип сейчас довольно хрупкий, и до «карманного» уровня живучести ему ещё далеко.
Характеристики прототипа: ESP32-C3, ePaper 200×200 и NFC-модуль
По текущим спецификациям Muxcard больше похож на ультратонкую платформу для экспериментов, чем на готовый гаджет. Железо уже набрано неплохое для такого форм-фактора, но компромиссы по мощности и расширению очевидны.
- MCU: ESP32-C3 (RISC-V), Wi‑Fi, 320 КБ usable SRAM и 384 КБ ROM
- Экран: 1,54 дюйма, flex ePaper, 200×200 пикселей, частичное обновление
- NFC: RC522 read/write (это модуль чтения/записи, не пассивная метка)
- IMU: LIS2DW12 акселерометр (в том числе для wake-триггеров)
- Питание: перезаряжаемый LiPo 30 мАч толщиной 1 мм
Автор отдельно оговаривает, что в будущих версиях может перейти на более мощный ESP32-S3 или на nRF52/53. То есть архитектура проекта изначально подразумевает апгрейд, если удастся удержать толщину и разводку.
Что автор хочет добавить: USB-C, microSD и сенсорные кнопки
Список планов у Muxcard прагматичный. Он про то, чтобы превратить прототип в устройство, которым удобно пользоваться без «лабораторной» обвязки.
- USB Type-C: для питания и подключения
- microSD: для хранения данных
- Управление: сенсорные кнопки
- Батарея: автор рассматривает более тонкую LiPo-ячейку
После этого останется самая неприятная часть: усилить конструкцию и сделать её менее ломкой. И это как раз то место, где стандартная «карточная» толщина начинает диктовать правила сильнее, чем выбор микроконтроллера.
Сам krauseler описывает эффект от устройства довольно точно: «Even after months of staring at this thing, it still feels slightly absurd every time the display updates while holding what basically feels like a normal card» (даже спустя месяцы это всё равно кажется абсурдным, когда экран обновляется, а в руке по ощущениям обычная карта).
Схемы и файлы проекта автор держит в открытом доступе на GitHub: krauseler/muxcard.
