Intel Razor Lake-AX впервые появился в списке поддерживаемого железа HWiNFO: утилита получила предварительную поддержку нового SoC, а расширенная поддержка ожидается в версии HWiNFO v8.51. Для Intel это не рядовой мобильный чип, а попытка зайти в класс мощных APU с большой встроенной графикой.
Команда HWiNFO уже внесла Razor Lake-AX в историю изменений. Такие записи обычно появляются не из воздуха: разработчикам диагностических утилит нужны идентификаторы устройств, базовая телеметрия и понимание структуры платформы.
Это не официальный анонс Intel с красивыми слайдами и датой продаж. Но для железа такой след в HWiNFO часто значит одно: кремний уже достаточно близко к публичной экосистеме, чтобы софт начал его распознавать.
Razor Lake-AX целится в формат AMD Halo
Razor Lake-AX станет первым ответом Intel на APU серии AMD Halo, где рядом с крупным CPU-блоком стоит большая интегрированная графика. Идея простая: дать ноутбуку или компактному ПК уровень графики выше обычной iGPU, но без отдельной видеокарты.
По ранним данным, Intel готовит две версии встроенной графики для Razor Lake-AX. Младшая получит 16 графических ядер, старшая — 32 ядра. Обе версии связывают с архитектурой Xe3, которую Intel использует в поколении Panther Lake.
- Младшая iGPU: 16 ядер Xe3
- Флагманская iGPU: 32 ядра Xe3
- Графическая архитектура: Intel Xe3, как у Panther Lake
- Ориентир по мощности: почти в 3 раза выше текущей Arc B390
Сравнение с Arc B390 тут важнее маркетинга. Это нынешняя встроенная графика в линейке PTL, и Razor Lake-AX должен заметно уйти вперёд именно по GPU-части. Для людей, которые покупают ноутбук под игры, монтаж или 3D без дискретной графики, это самый интересный пункт.
Правда, пока нет тестов в играх, Blender или 3DMark. Поэтому цифра «почти в три раза» остаётся оценкой по конфигурации, а не результатом независимого бенчмарка.
Большой GPU и память на подложке
Razor Lake-AX выглядит крупным чипом не только по классу, но и физически: графический кристалл, по имеющимся сведениям, занимает около 162,84 мм². Для встроенной графики это серьёзная площадь, ближе к логике отдельных GPU, чем к привычной iGPU в тонком ноутбуке.
Intel также возвращается к памяти на подложке. Компания ранее говорила, что Core Ultra 200V Lunar Lake станет последним дизайном с on-package memory. Теперь для Razor Lake-AX снова ожидают LPDDR5X или LPDDR6 рядом с самим чипом.
У такого решения есть понятная причина. Большая встроенная графика упирается в пропускную способность памяти. Обычная системная RAM часто становится узким местом, особенно если iGPU претендует на уровень дискретной видеокарты начального или среднего класса.

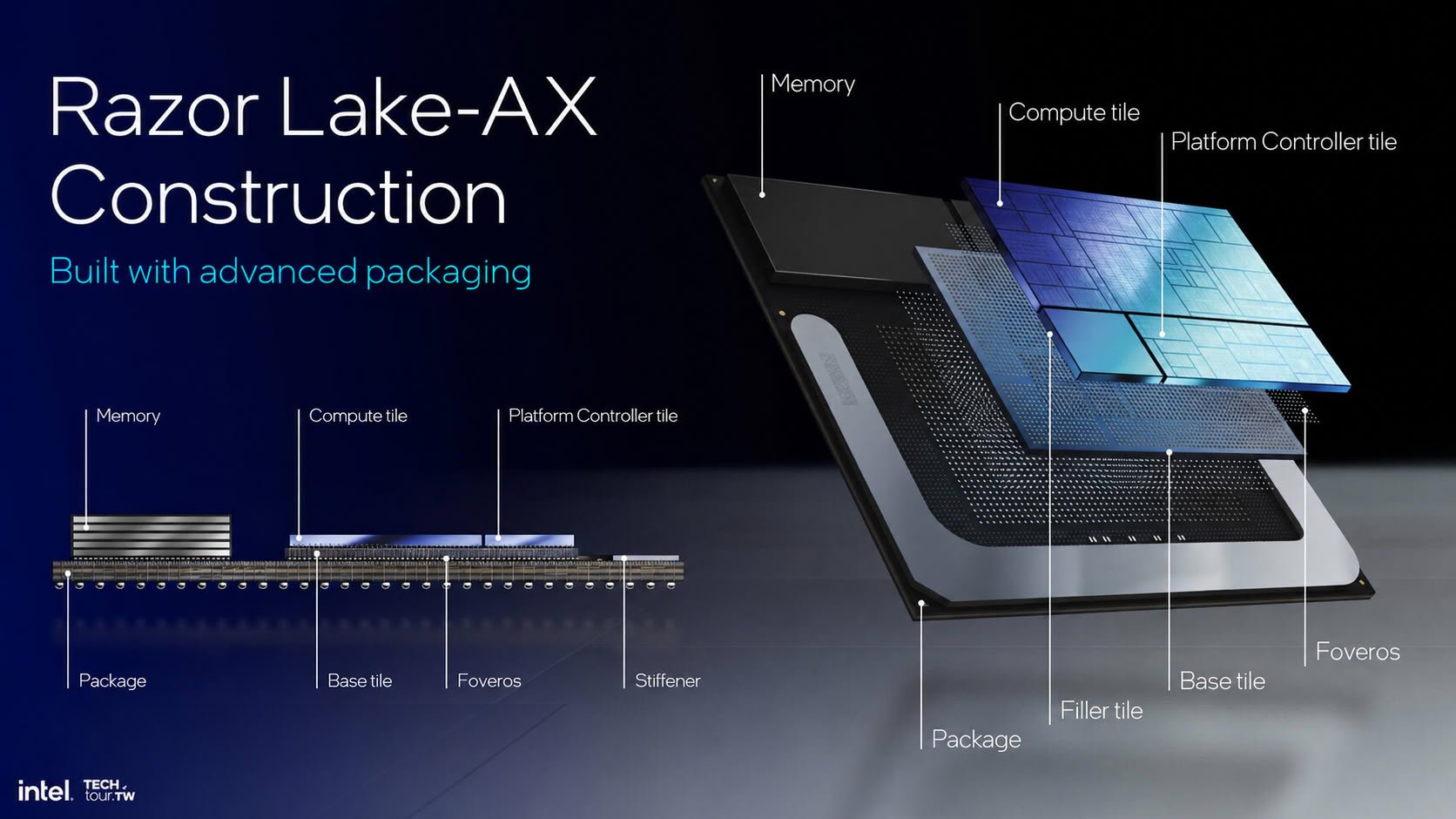

Пока не ясно, где Intel будет производить этот крупный SoC. По компоновке он может использовать связку EMIB и Foveros 3D, чтобы соединить разные кристаллы внутри одного корпуса. Это логично для чипа, где рядом живут CPU, большой GPU и память.
| Параметр | Что известно |
|---|---|
| Класс продукта | SoC/APU с крупной встроенной графикой |
| Конкурент | AMD Halo |
| iGPU | 16 или 32 ядра Xe3 |
| Память | LPDDR5X или LPDDR6 на подложке |
| Корпус | BGA-4326, 4326 контактов |
| Ожидаемый срок | 2027 год |
Nova Lake-AX отложили, первым ждут Razor Lake-AX
Ранее Intel рассматривала вариант Nova Lake-AX с 48 ядрами Xe3 и 28-ядерным CPU-кластером. Этот проект поставили на паузу, поэтому поколение AX не стартует вместе с Nova Lake.
У Razor Lake-AX заявлен корпус BGA-4326 с 4326 контактами. Это уже территория крупных BGA-пакетов, похожая по масштабу на решения Intel Xeon. Для обычного потребителя это значит одно: апгрейда процессора в таком устройстве не будет, чип сразу припаивают к плате.
Именно поэтому Razor Lake-AX стоит ждать прежде всего в готовых системах. Это могут быть производительные ноутбуки, мини-ПК или рабочие станции малого формата. Но конкретные модели устройств Intel пока не называла.
Первая партия чипов с суффиксом AX должна выйти после Nova Lake, а Razor Lake-AX ожидают в 2027 году.
