Для Intel Core Ultra Series 3 Panther Lake-H появились подробности по компоновке кристалла. Это снова «плиточный» мобильный процессор, но с планом разбиения ближе к Lunar Lake: CPU-ядра, NPU и контроллеры памяти собраны вокруг SoC/Compute-части, графика вынесена в отдельный Graphics tile, а вся платформа I/O живёт на своём тайле.
Ключевой момент для тех, кто следит за техпроцессами: SoC tile выполнен на Intel 18A. А вот I/O Intel по-прежнему отдаёт на TSMC N6, как и в Arrow Lake.
Четыре тайла и «ровный» прямоугольник под охлаждение

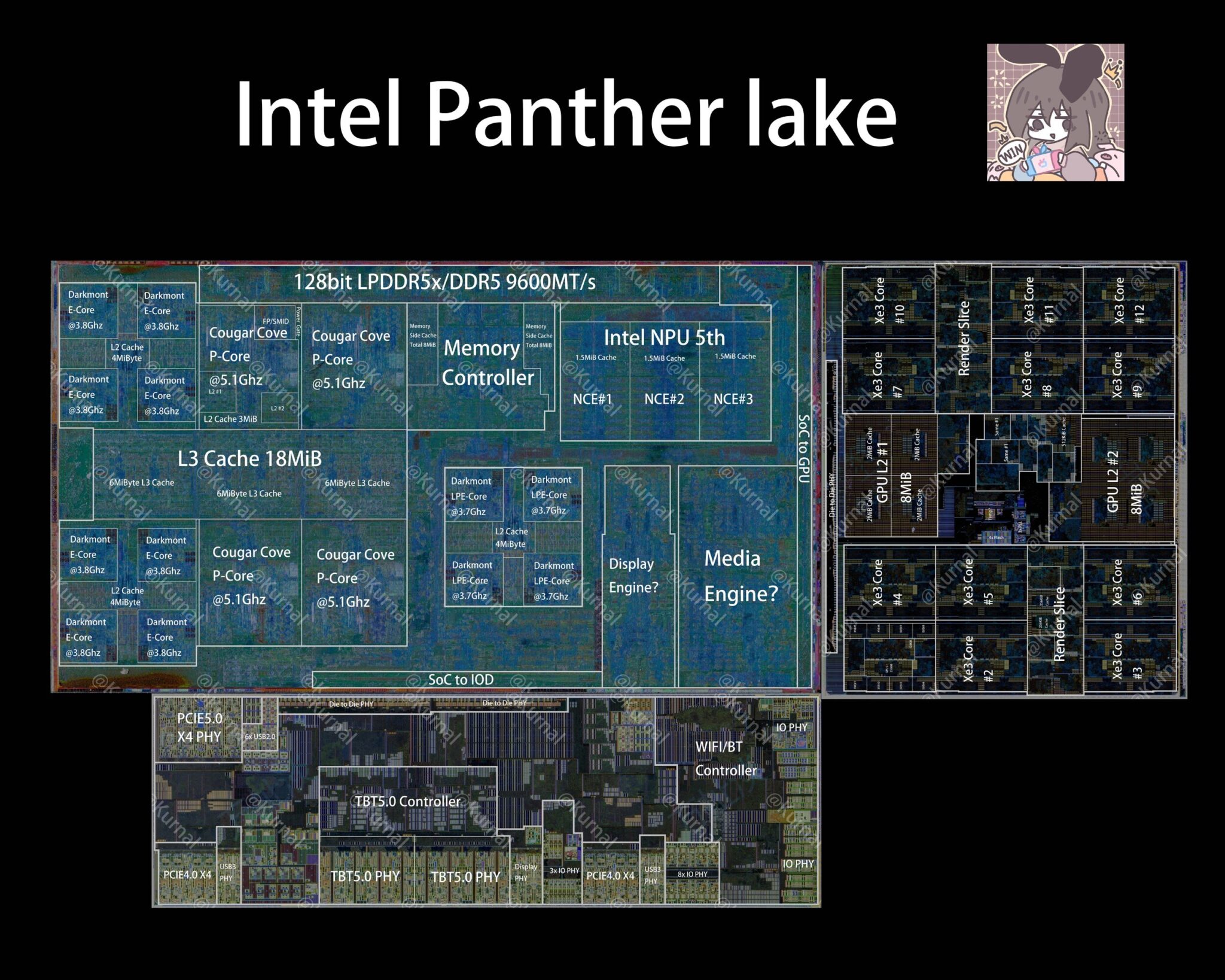

Panther Lake-H состоит из четырёх тайлов: base tile, Compute tile, Graphics tile и I/O tile. Base tile делают на Intel 22 нм. Он работает как интерпозер и даёт плотную микропроводку между тайлами сверху.
Физически связка тайлов получается не прямоугольной. Intel добирает форму «структурным кремнием» — filler tiles. Так чип становится ровным прямоугольником, чтобы обеспечить одинаковый контакт с системой охлаждения.

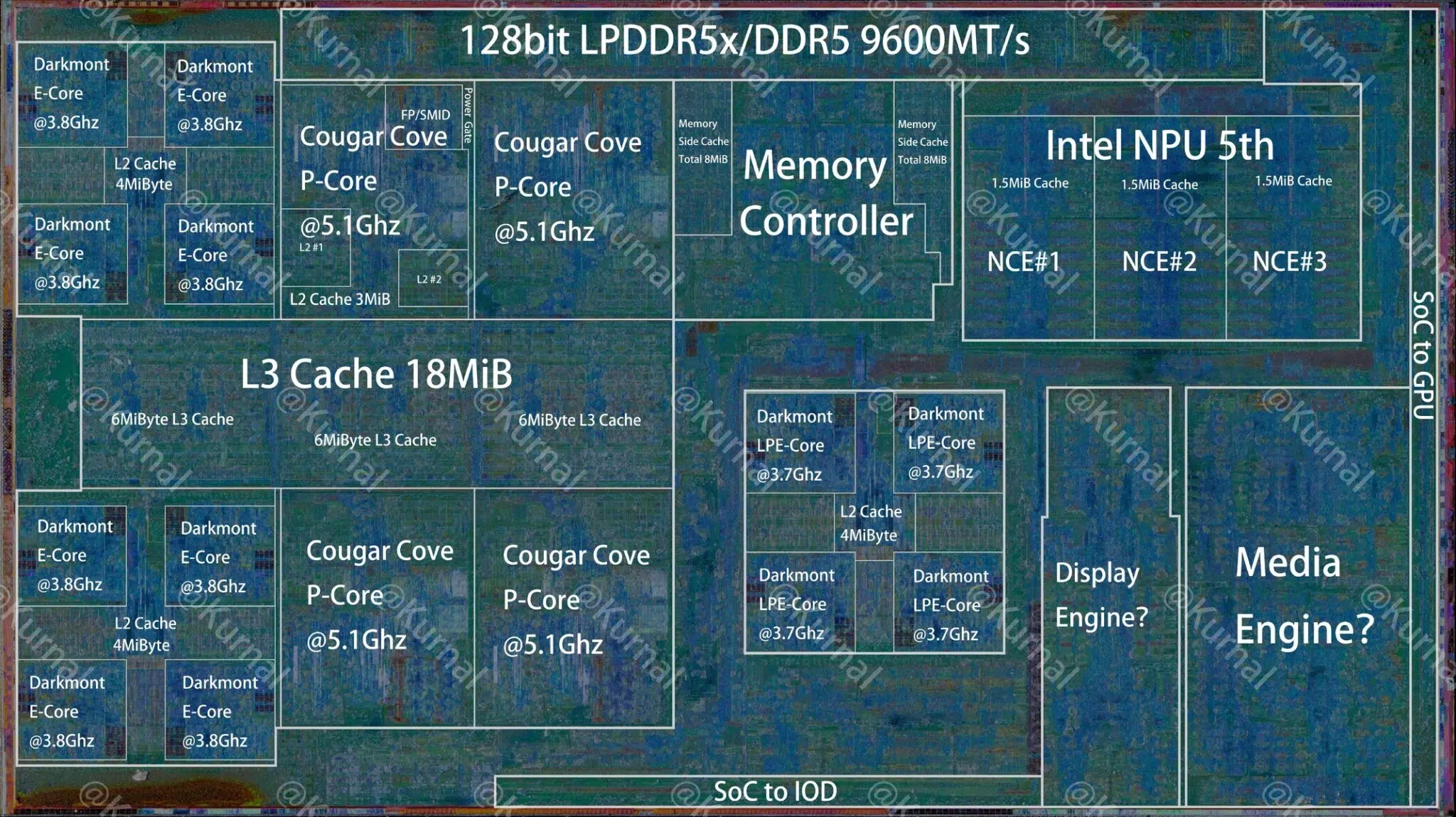

Compute tile: 16 ядер (6P+8E+4LPE), 18 МБ L3 и память до 9600 MT/s
Самый крупный тайл — Compute tile. Его размеры: 14,32 x 8,04 мм, площадь 115 мм². На нём сидят 16 CPU-ядер по схеме 6P + 8E + 4LPE.
В основном вычислительном комплексе стоят шесть P-ядер Cougar Cove и два кластера E-ядер Darkmont. Их связывает ringbus, а общий L3-cache тут на 18 МБ.
- P-ядра: по 3 МБ L2 на ядро, буст до 5,10 ГГц
- E-кластеры: по 4 МБ L2 на кластер из четырёх ядер, буст до 3,80 ГГц
- LPE-кластер: 4 ядра и 4 МБ L2, буст до 3,70 ГГц
Низкопотребляющие E-ядра (LPE) физически на том же тайле, но логически отдельно. Они не висят на ringbus и общаются с CPU-комплексом через внутреннюю коммутационную ткань тайла.
На Compute tile также находится основной контроллер памяти. Его «подпирает» 8 МБ memory-side cache. Поддержка памяти заявлена как 2-канальная DDR5 и LPDDR5X с частотой до 9600 MT/s.
Тут же стоит Intel NPU 5. В составе — три нейровычислительных движка (NCE), у каждого по 1,5 МБ кэша. В сумме это 4,5 МБ scratchpad-памяти.
Оставшуюся площадь Compute tile отдают под блоки, которые обычно критичны для мультимедиа в ноутбуках: вероятнее всего, это media engine и display engine, то есть кодеки и вывод изображения.
Graphics tile: Xe3 Celestial и два варианта по позиционированию
У Panther Lake графика живёт на отдельном Graphics tile, а сама iGPU построена на архитектуре Xe3 Celestial. Дальше начинается самое интересное: Intel разводит варианты по сегментам.
- Panther Lake-H (массовые ноутбуки): Graphics tile с 4 Xe-ядрами, техпроцесс Intel 3
- Panther Lake-U (ультрапортативы без дискретки): Graphics tile с 12 Xe-ядрами, техпроцесс TSMC N3E
Для варианта с 12 Xe-ядрами известны и габариты: 8,14 x 6,78 мм, площадь 55,18 мм². На этом тайле, кроме фронтенда GPU и вычислительных блоков, есть 16 МБ L2-cache.
I/O tile на TSMC N6: PCIe 5.0 и интегрированный Thunderbolt 5
I/O tile у Panther Lake-H получился вытянутым: 12,44 x 4 мм, площадь 49,76 мм². Делают его на TSMC N6.
На этом тайле находится PCIe root complex и полностью интегрированный хост-роутер Thunderbolt 5 (он же USB4 v2). По линиям и портам конфигурация такая:
- PCIe: 4 линии PCI-Express 5.0 и 8 линий PCI-Express 4.0
- Thunderbolt: 2 порта Thunderbolt 5
- Беспроводная связь: интегрированный Wi‑Fi 7 + Bluetooth 5.4
Подробная аннотация раскладки тайлов и блоков опубликована 7 марта 2026 на Kurnal Insights.
Источники: Kurnal Insights
