Радиаторы M.2 на материнских платах могут охлаждать SSD хуже, чем кажется по внешнему виду. Tom’s Hardware проверил 20 современных плат Intel и AMD и выяснил: хороший контакт с накопителем получился только у шести моделей.
Речь не про декоративные алюминиевые крышки из старых офисных сборок. В тест попали платы на чипсетах AMD B850, X870, X870E, а также Intel B760, B860 и Z890. То есть это актуальные модели для свежих Ryzen и Core, включая дорогие решения с массивными радиаторами.
Проблема не в размере радиатора, а в контакте с SSD
M.2 SSD за десять лет прошли путь от приятного апгрейда до основного накопителя в игровом и рабочем ПК. Скорости выросли вместе с переходом на PCIe 4.0 и PCIe 5.0, но контроллеры стали горячее. Без нормального отвода тепла быстрый SSD режет скорость под нагрузкой.
В тесте для демонстрации троттлинга использовали Transcend 260S 2 ТБ PCIe 5.0 без радиатора. Накопитель держал чуть меньше 4000 МБ/с около 50 секунд, потом падал примерно до 1700 МБ/с. После охлаждения около 90-й секунды скорость ненадолго восстанавливалась, а позже проседала примерно до 600 МБ/с.
Это уже территория SATA SSD, а не PCIe 5.0. Для обычной загрузки игры такой сценарий встречается редко. Но при копировании больших архивов, работе с видео, базами данных или локальными AI-нагрузками разница чувствуется в минутах.

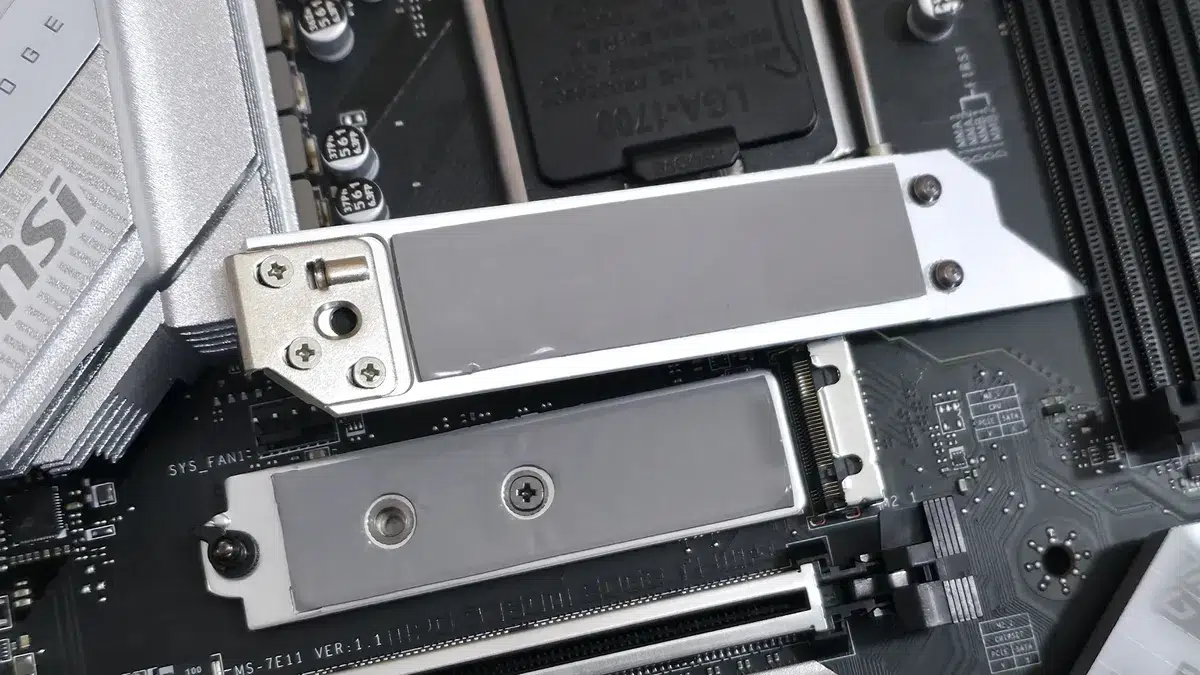

Главная неприятность — стандарт M.2 задает максимальную высоту компонентов, но оставляет производителям плат свободу по термопрокладкам. Односторонние SSD могут иметь компоненты высотой от 1,2 до 2,0 мм сверху. Двусторонние модели дают 1,2-1,5 мм сверху и 0,7-1,35 мм снизу, при общей толщине около 3,5-3,8 мм.
Разница в десятые доли миллиметра звучит смешно, пока не снимаешь радиатор. Для термопрокладки это уже граница между нормальным отпечатком и почти пустой поверхностью. Слишком тонкая прокладка не достает до чипов, слишком толстая может гнуть плату SSD и хуже проводить тепло.
Из 20 плат полный контакт дали только шесть
Tom’s Hardware проверял основной верхний слот PCIe 5.0 M.2. Для оценки контакта взяли двусторонний Crucial T705 2 ТБ толщиной 3,8 мм, установили его в штатный разъем, закрепили родным механизмом платы и поставили комплектный радиатор.
Результат вышел неровным. Шесть плат дали хороший контакт по микросхемам и приемлемое сжатие прокладки. Еще пять показали спорный результат: контакт был по всей длине, но сжатие оказалось очень слабым. Девять моделей нормально касались только части SSD, чаще контроллера.
| Бренд | Проверено плат | Картина по контакту |
|---|---|---|
| ASRock | 7 | Лучший результат в выборке: четыре платы получили уверенный контакт, еще одна — почти полный, но слабый. |
| Asus | 4 | Три платы дали полный контакт с легким сжатием, B850 Creator Wifi коснулась не всех зон. |

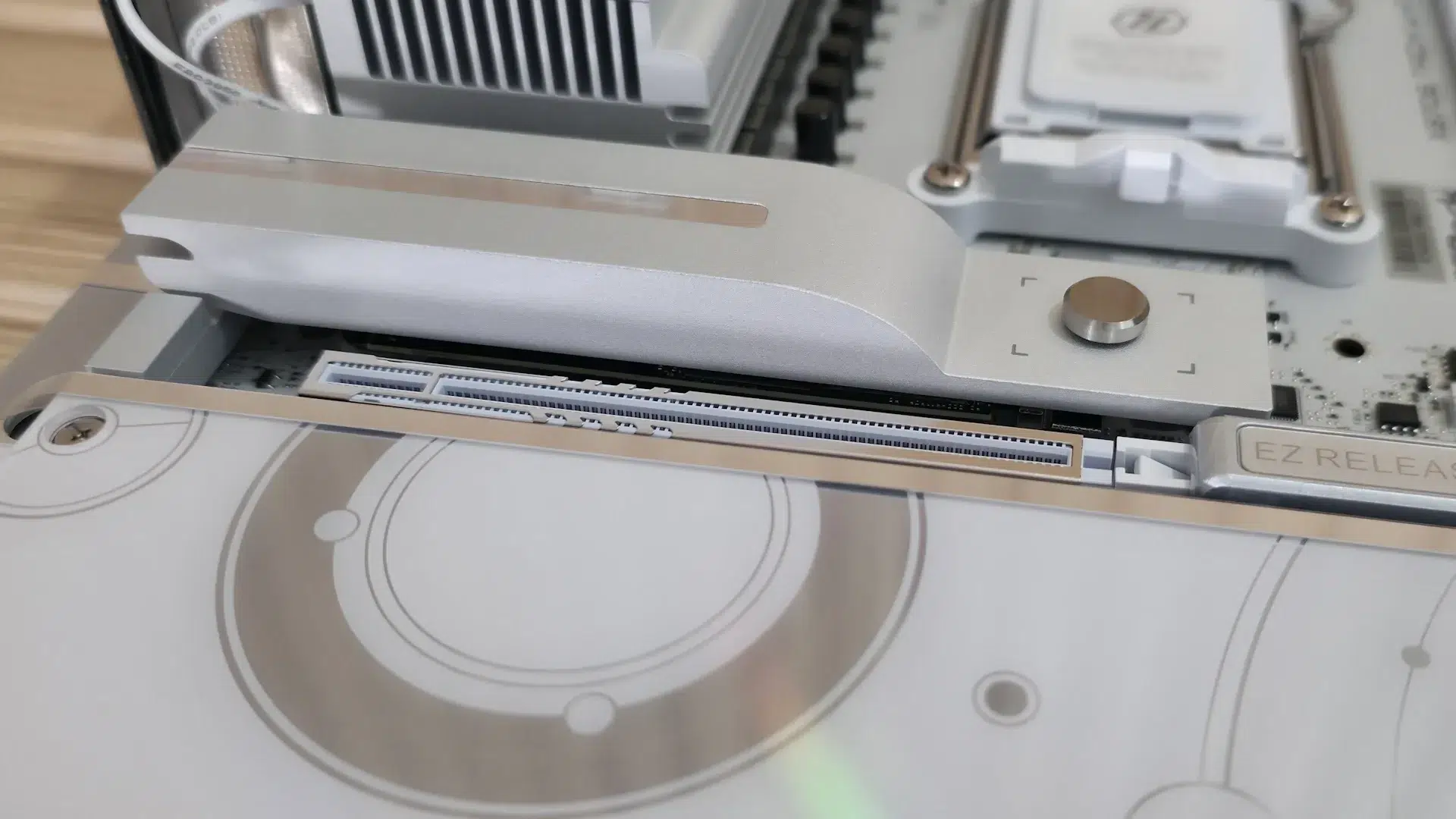

| Gigabyte | 3 | Z890 Aorus Elite Duo X с M.2 EZ-Flex показала один из лучших отпечатков, две другие платы провалились. |
| MSI | 6 | В этой выборке бренд выступил хуже остальных: большинство плат касались только отдельных чипов. |
Цена платы не спасала автоматически. Дорогая Gigabyte X870E Aorus Xtreme AI Top использовала двусторонние термопрокладки, но без M.2 EZ-Flex коснулась сверху только контроллера. Gigabyte Z890 Aorus Master едва задела контроллер и один чип NAND, снизу контакта не было.
У ASRock хорошо выступили X870E Taichi White, X870 LiveMixer, X870 Taichi Creator и Z890 Taichi Lite. B860I Lightning касалась только контроллера, а B860 Challenger дала полный, но едва заметный отпечаток. У Asus хорошие результаты показали Crosshair X870E Extreme, ROG Maximus Z890 Hero и ROG Strix Z890-E Gaming Wifi, хотя сжатие тоже назвали легким.

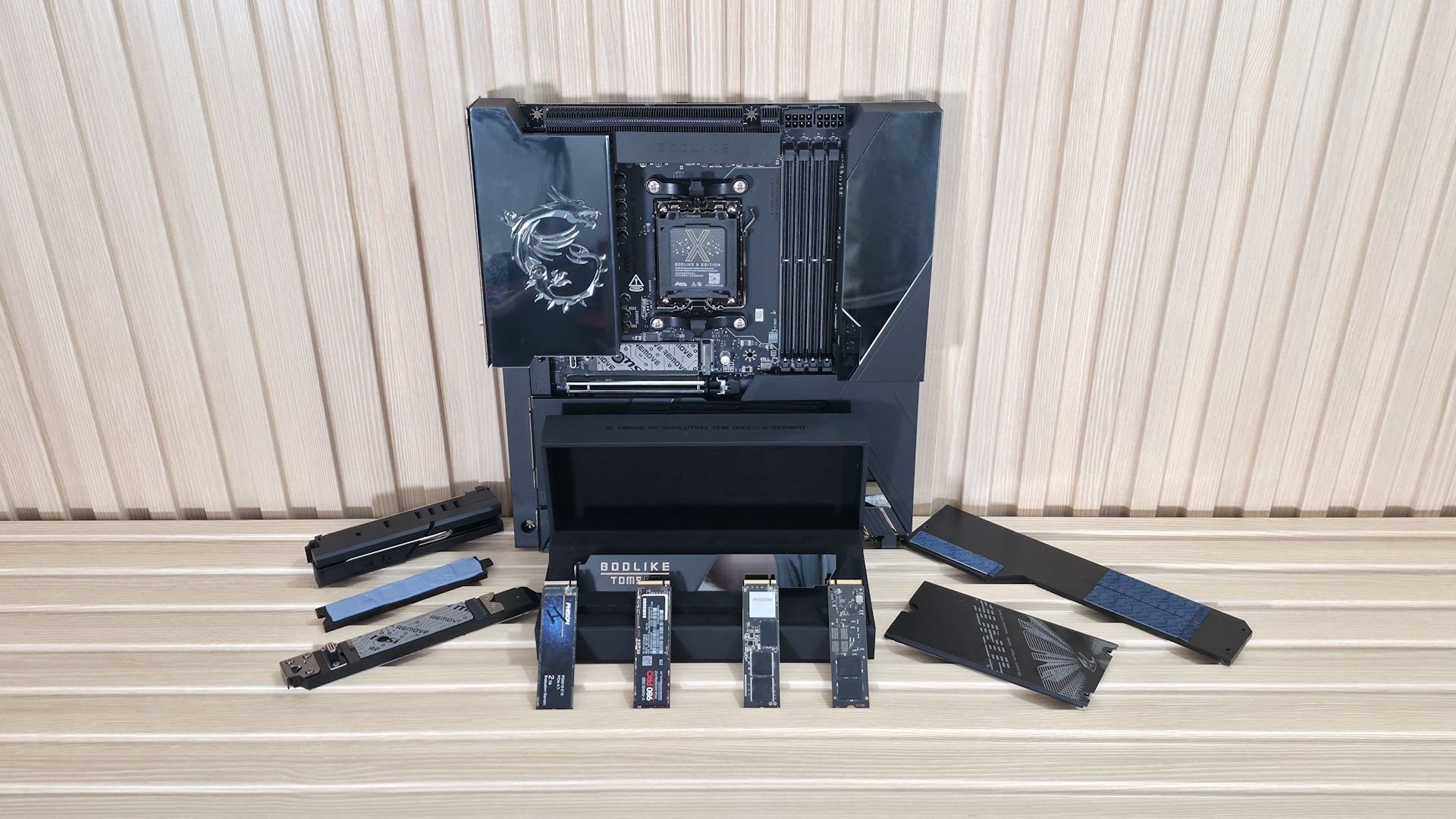

У MSI в таблице выделились Z890 Tomahawk Wifi II и X870E Godlike X Edition, но даже у Godlike контакт сверху получился только с контроллером, а снизу — нормальным. Pro X870E-P Wifi, B850 Tomahawk Max Wifi II, B760M Edge Ti Wifi и Z890 Ace показали частичный или слабый контакт.
Кому это реально мешает
Для игрового ПК это не всегда катастрофа. Установку игр часто ограничивает интернет, а загрузка уровней обычно длится меньше минуты. Накопитель не всегда успевает выйти на критические 70-85 градусов, где прошивка начинает резать скорость.
Но с PCIe 5.0 SSD ситуация стала жестче. Быстрые контроллеры греются сильнее, а массивные радиаторы на платах не гарантируют контакт. Особенно это касается двусторонних накопителей, где охлаждать нужно не только верхнюю сторону.
Спорный момент — нужно ли охлаждать NAND так же активно, как контроллер. В потребительских сценариях именно контроллер чаще вызывает троттлинг. Но тест показывает другую проблему: пользователь покупает плату с крупным радиатором и не знает, касается ли он SSD хотя бы там, где должен.
Практичный вывод тут без драмы. Если компьютер в основном запускает игры и браузер, слабый контакт может годами не проявиться. Если машина регулярно гоняет сотни гигабайт или терабайты данных, проверка M.2-охлаждения становится такой же нормальной частью сборки, как настройка кривых вентиляторов.
В качестве недорогой правки Tom’s Hardware упоминает более толстые термопрокладки вроде Thermal Grizzly Minus Pad 8 и Arctic TP-3. У Thermal Grizzly Minus Pad 8 в американской рознице указаны цены $6.99-12.99 (около 500-1000 рублей), доступные толщины — 0,5-1,5 мм.
