Автор YouTube-канала ALTco Эллиот Андал показал рабочий способ делать печатные платы (PCB) дома: он рисует дорожки от руки и травит медь, а готовая плата управляет вентилятором в 3D-печатном вытяжном фильтр-боксе для пайки.
Идея родилась из простой претензии к «заводским» платам. По словам Андала, массовые PCB часто выглядят одинаково из-за CAD: много прямых линий и углов. В своём проекте он захотел больше «ручной» графики: дуги, кривые и логотип.
Что именно он проверил: маркеры и химия для травления
Для процесса Андал взял заготовку — медный текстолит, нарезал под размер и начал подбирать материалы. Он отдельно тестировал, чем лучше рисовать «маску» (фоторезист по смыслу проекта) и чем травить медь, которая не защищена рисунком.

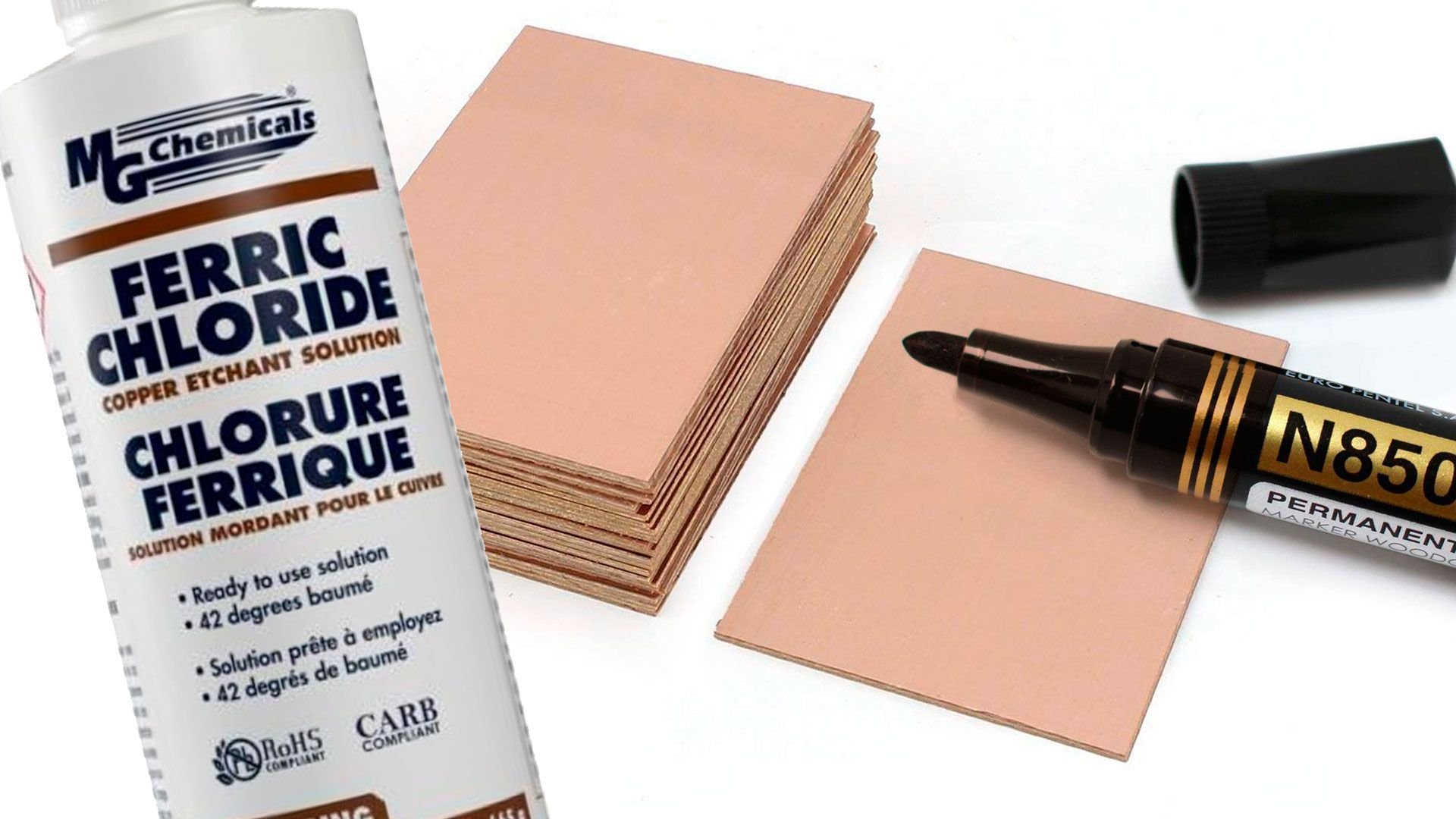

По итогам экспериментов он остановился на трёх ключевых вещах.
- Основа: обычная заготовка медного текстолита без конкретного бренда
- Маркер: Pentel N850 (bullet tip) — он дал ровное покрытие и стабильное «resist»-поведение
- Травление: хлорное железо (Ferric Chloride) — оно сняло лишнюю медь «очень чисто»
Альтернативные смеси для травления, которые он пробовал, не сработали так же надёжно. В списке неудачных вариантов Андал показал комбинации на основе перекиси водорода, уксуса, соли.
Финальная плата: дуги, логотип и лужение дорожек
Когда материалы определились, Андал нарисовал финальный макет вручную. На плате появились криволинейные дорожки, дуги и логотип ALTco. После травления в ванне с хлорным железом плата «проявилась» ровно там, где нужно, а затем автор очистил поверхность до блестящей меди.
Дальше он припаял микросхемы и провода. Для внешнего вида Андал сделал лужение: прошёлся припоем по всем дорожкам, чтобы они выглядели аккуратнее.
В конце ролика он показывает готовый вытяжной блок: это фильтрованная вытяжка для дыма от пайки с 3D-печатным корпусом, а плата стоит на виду, а не спрятана внутри. В озвучке Андал описывает результат фразой: «работает на удивление хорошо».
Из полезных «железячных» деталей для тех, кто просто хочет понять, о каких расходниках речь, в кадре фигурирует обычная заготовка медного текстолита — пример такого товара встречается в карточках вроде copper clad laminate board.
