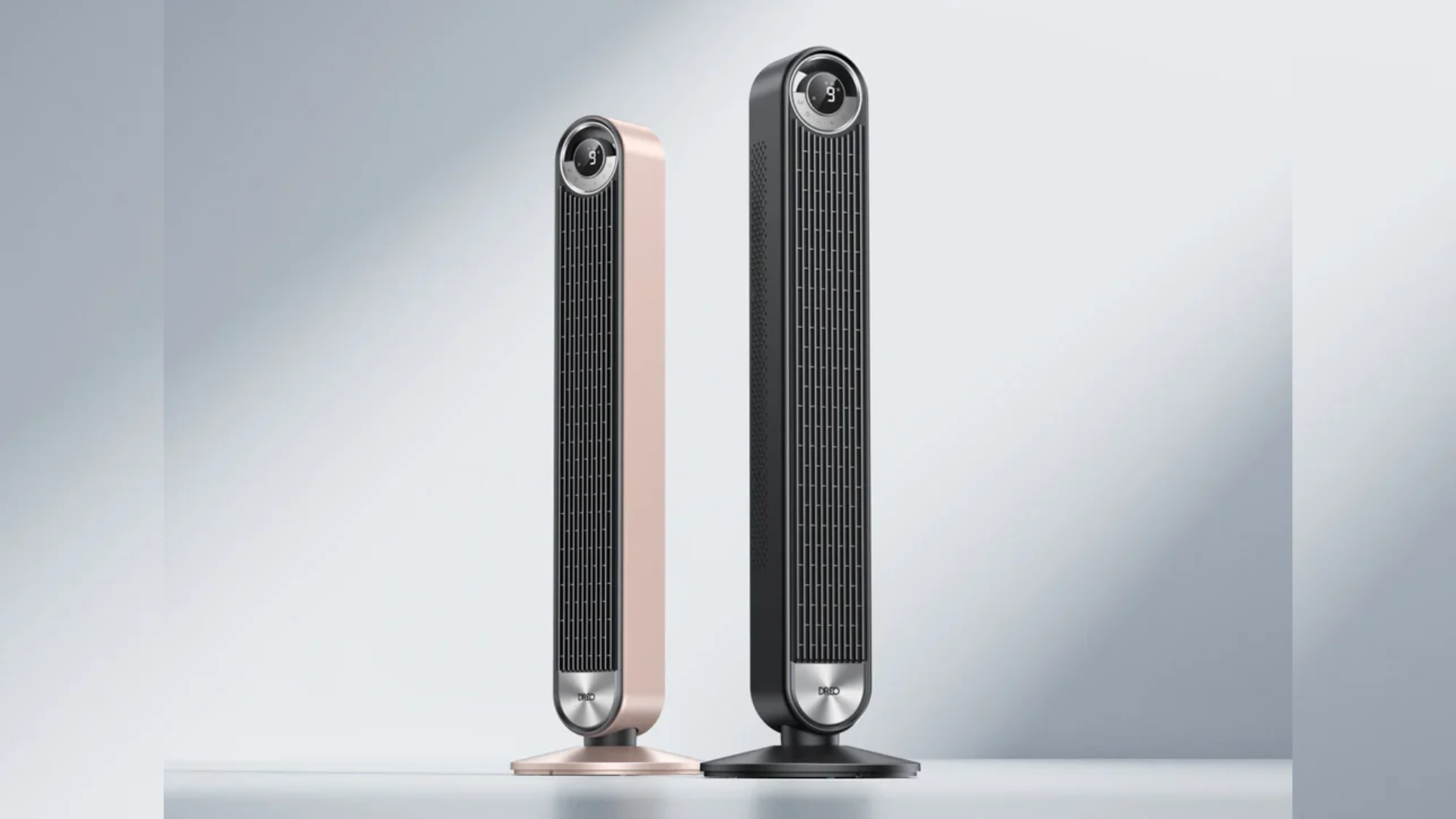

Игровой ПК в вентиляторе звучит как шутка из гаражного форума, но проект Zac Builds вполне рабочий. Автор разобрал мини-ПК AtomMan G7 PT и закрепил его на корпусе башенного вентилятора Dreo 519S с помощью 3D-печатных деталей.
Идея простая: спрятать компьютер в гостиной так, чтобы он не выглядел отдельной коробкой у телевизора. Вместо классического mini-PC за экраном автор собрал кастомный корпус на задней части вентилятора. Заодно он использовал поток воздуха от бытового устройства для охлаждения железа.
На максимальной скорости Dreo 519S гонит воздух со скоростью 28 футов в секунду, то есть около 8,5 м/с. Для мини-ПК это уже не декоративный обдув, а заметная помощь штатной системе охлаждения.
Как устроили корпус для AtomMan G7 PT
Zac Builds начал с полной разборки AtomMan G7 PT. Ему нужно было снять размеры платы, радиатора, вентиляторов и портов, чтобы напечатать основание под компоненты. Первую версию сделали как плоскую пластиковую пластину со стойками под детали ПК.
Затем автор разобрал заднюю крышку башенного вентилятора и напечатал четыре усиленных кронштейна. Они держат основание с компьютером и одновременно направляют воздушный поток через систему.
Финальная версия основания получила вырезы для воздуха. Это логичная доработка: сплошная пластина перекрывала бы часть потока, а здесь вентилятор работает почти как большой внешний воздуховод.
- Основание: держит плату и компоненты мини-ПК.
- Кронштейны: крепят компьютер к задней части Dreo 519S.
- Лицевая панель: закрывает электронику и направляет поток воздуха.
- Нижняя база: прячет блок питания мини-ПК.
Вторая версия закрыла щели и улучшила обдув
Первый внешний кожух Zac Builds напечатал из четырех частей: две детали под кронштейны и две лицевые панели. Между панелями осталась щель, через которую воздух уходил мимо радиатора. Для такой конструкции это плохая новость: поток должен проходить через горячие зоны, а не искать легкий путь наружу.
Во второй версии лицевую панель напечатали одной деталью. Над радиатором добавили вентиляционные отверстия, чтобы воздух лучше проходил через зону охлаждения.
На панели вывели пять портов ввода-вывода. Через них ПК подключают к телевизору и периферии. В реальной гостиной такая сборка просит беспроводную клавиатуру, мышь и геймпад. Пучок кабелей из вентилятора выглядел бы странно даже для моддинга.
Блок питания тоже не оставили висеть сзади. Zac Builds добавил напечатанную нижнюю базу, спрятал адаптер внутри нее и провел кабель питания мини-ПК через корпус вентилятора.
Шум снизился на 10-15 дБ
Готовая сборка почти не выдает компьютер спереди. Видны только небольшая коробка сбоку вентилятора и HDMI-кабель к телевизору. Сам ПК спрятан на задней части корпуса, поэтому гостиная не превращается в витрину с железом.
Практический бонус оказался заметным. Дополнительный поток от Dreo 519S снизил шум вентиляторов мини-ПК примерно на 10-15 дБ. В гостиной это серьезная разница: тонкий писк маленьких турбин раздражает сильнее, чем ровный поток большого вентилятора.
Есть и бытовой минус. Если вентилятор нужен в другой комнате, игровая система у телевизора уезжает вместе с ним. Zac Builds показал готовую сборку на своей странице Facebook; в финальной конфигурации Dreo 519S остается привязан к ТВ одним HDMI-кабелем.
