Проект Feminist Hacking опубликовал открытый гайд по изготовлению рабочих печатных плат из природной глины. Идея простая: вместо стеклотекстолита — глиняная «таблетка», вместо травления — штамп и проводящая краска, а обжиг делают по «доисторической» технологии в открытом дровяном огне.
Авторы прямо связывают задумку с этикой цепочек поставок. В тексте они называют «открытым секретом» то, что в гаджетах много пластика и встречаются конфликтные минералы. Поэтому они искали способ собрать плату иначе, с упором на доступные и локальные материалы.
Как устроен процесс: штамп, серебро и усадка при обжиге
Основа подхода — формовка заготовки и механическое нанесение дорожек. Сначала глину собирают локально, смешивают и стараются убрать воздух и примеси. Это нужно для более предсказуемой сушки и обжига.

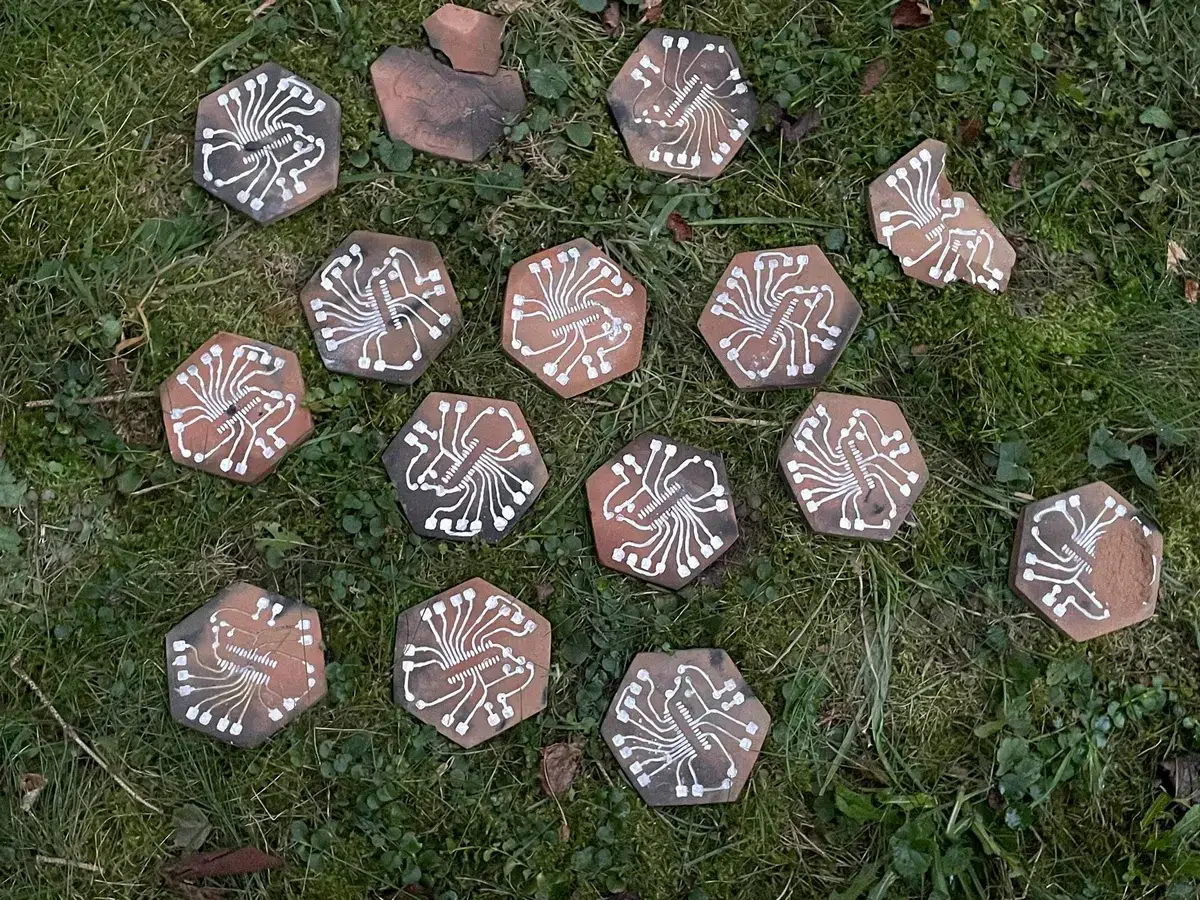

Для формы авторы выбрали шестигранник как самый доступный «каттер» из керамических магазинов. Размер они описывают как примерно 10×10 см (около 4×4 дюйма). Изначально шестигранники хотели стыковать в модули, но от идеи отказались: после обжига края получаются недостаточно точными.

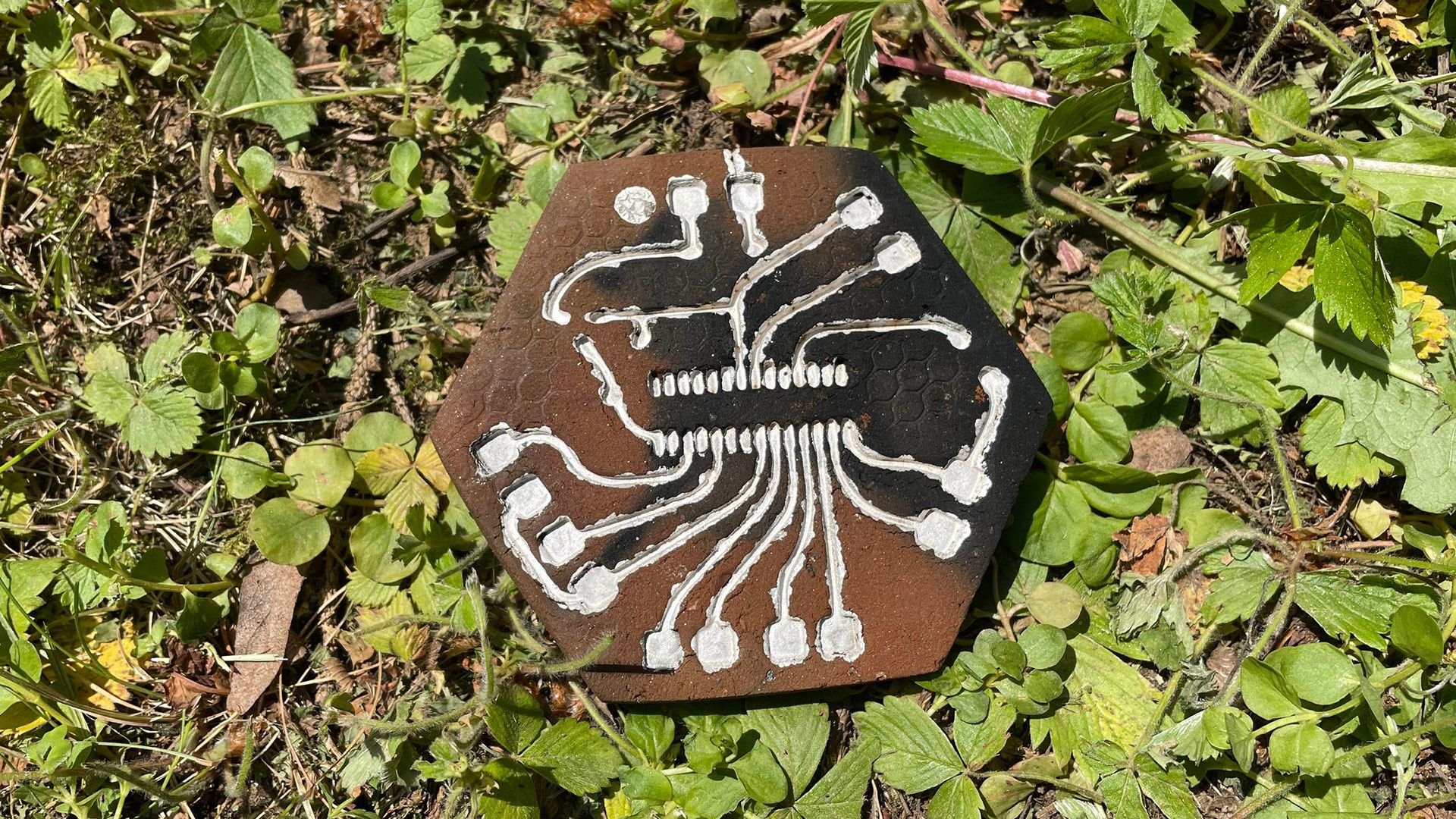

Дорожки переносят в глину через 3D-печатный штамп. По описанию, важен баланс усилия: нужно продавить рисунок примерно на 1,5 мм, но не деформировать площадку вокруг. После штамповки заготовку сушат естественно около суток, а потом вручную прокрашивают канавки проводящим составом.

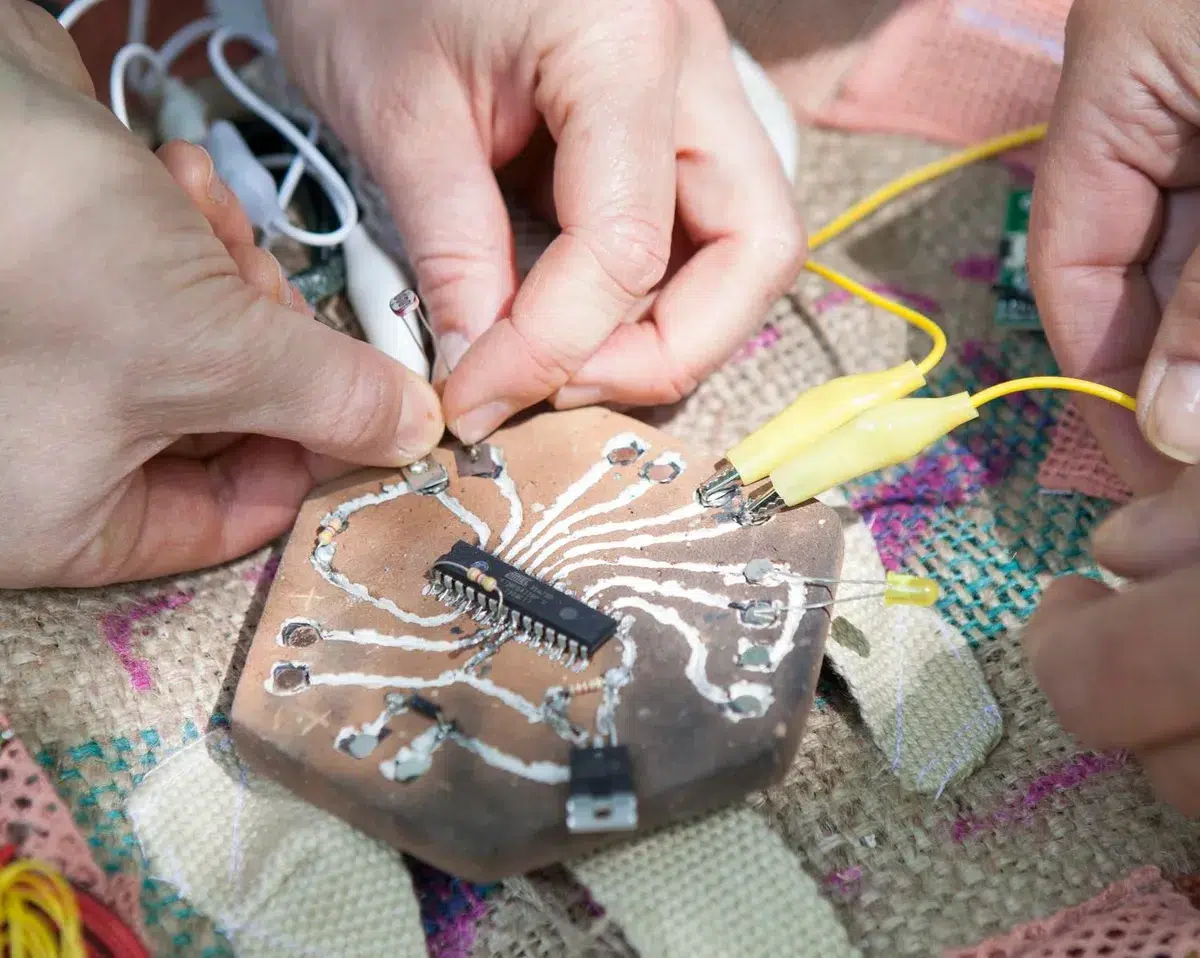

Сначала команда пробовала проводящую «золотую» краску, но отказалась. Причины две: она плохо подходила под пайку и у неё не было проверенной цепочки поставок. В итоге выбрали серебряную краску немецкой компании, сделанную из «отходов» серебряного порошка, который собирают ювелиры.

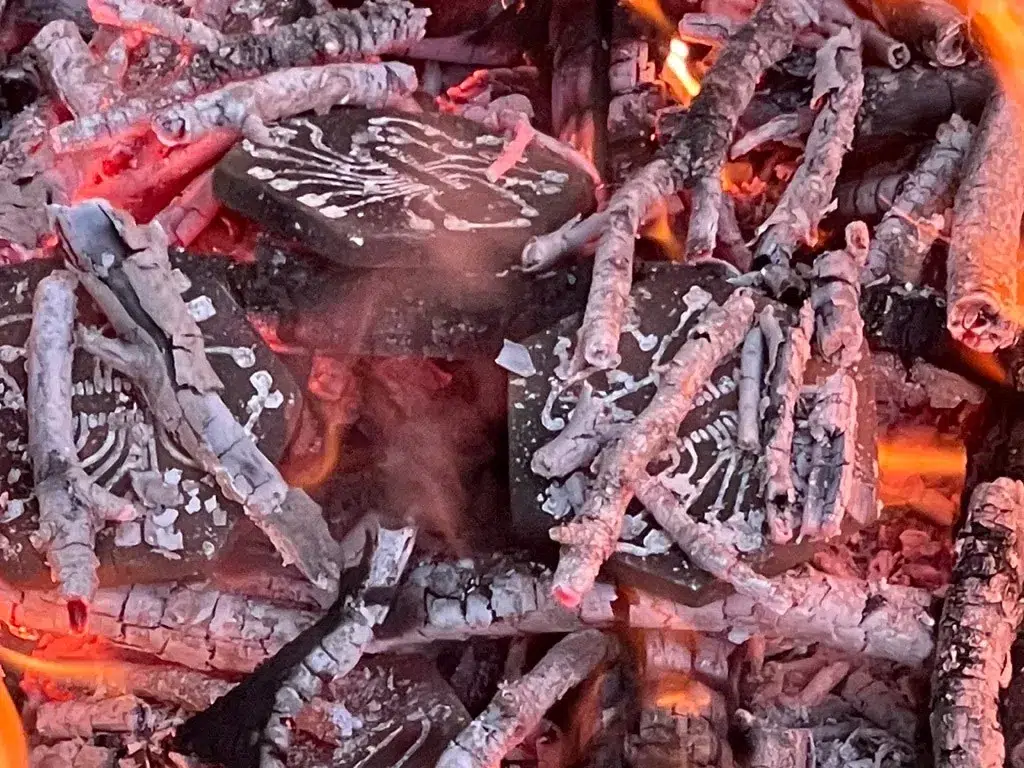

После высыхания краски плату обжигают. Авторы отдельно описывают «доисторический» метод — обжиг в открытом костре на дровах, которому их обучил мастер-гончар за двухдневную практику. Ещё один инженерный нюанс — усадка: при обжиге глина может дать около 5%, поэтому команде пришлось подбирать размер штампа и глубину канавок опытным путём.
Почему это вообще интересно «железячникам»
Это не замена классическим FR4-платам. Но как концепт и как «этичная» альтернатива для простых проектов идея любопытная: минимум пластика, понятная механика процесса и открытые файлы под 3D-печать.
Авторы подчёркивают, что проект полностью open source. Они выложили PDF и сопутствующие материалы, включая код, инструкции по пайке и файлы для 3D-печати, на отдельной странице и в репозитории.
Публичные материалы доступны на странице MaKING Printed Circuit Boards with Wild Clay и в репозитории GitHub.
