Энтузиаст Bits und Bolts оживил Intel Celeron 1200 Tualatin с оторванным контактом данных D47. Процессор сначала не запускал систему, а после ремонта загрузился и стабильно взял 1,6 ГГц.

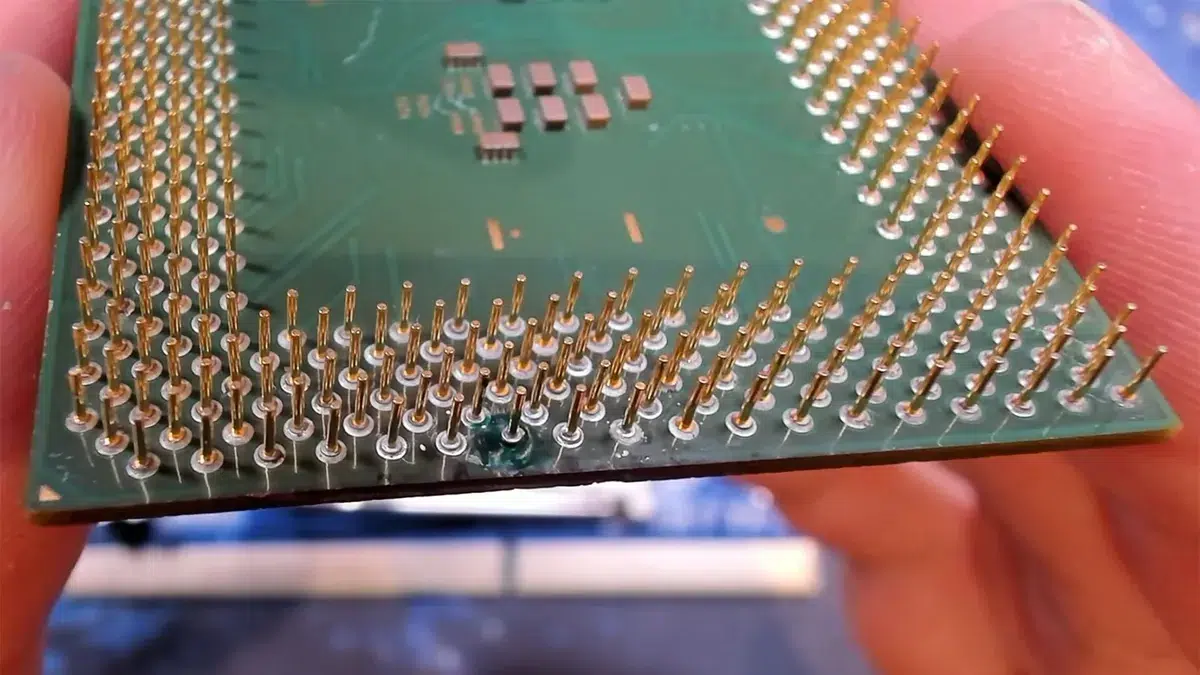

История звучит как ремонт из разряда «на спор», но тут много нормальной инженерной рутины. Чипу около четверти века, это близкий родственник Pentium III. Повреждение выглядело почти смертельным: не просто сломанный пин, а контакт, вырванный вместе с площадкой под ним.
Оторванный D47 не оставлял процессору запасного пути
Проблема упиралась не в косметику, а в назначение контакта: D47 — это линия данных, и без нее Celeron 1200 не проходил старт. С силовыми и земляными пинами иногда бывает проще, потому что часть таких линий дублируется соседними контактами.
Здесь запасного пути не было. Система с этим процессором просто не загружалась. Для старого CPU это типичная развилка: либо сложный ремонт под микроскопом, либо чип уходит на полку как донор или сувенир.
- Процессор: Intel Celeron 1200 на ядре Tualatin.
- Повреждение: отсутствовал пин D47 и была сорвана контактная площадка.
- Симптом: ПК с этим CPU не загружался.
- Результат: чип прошел старт и работал после разгона до 1,6 ГГц.
Ремонт дошел до медных слоев подложки

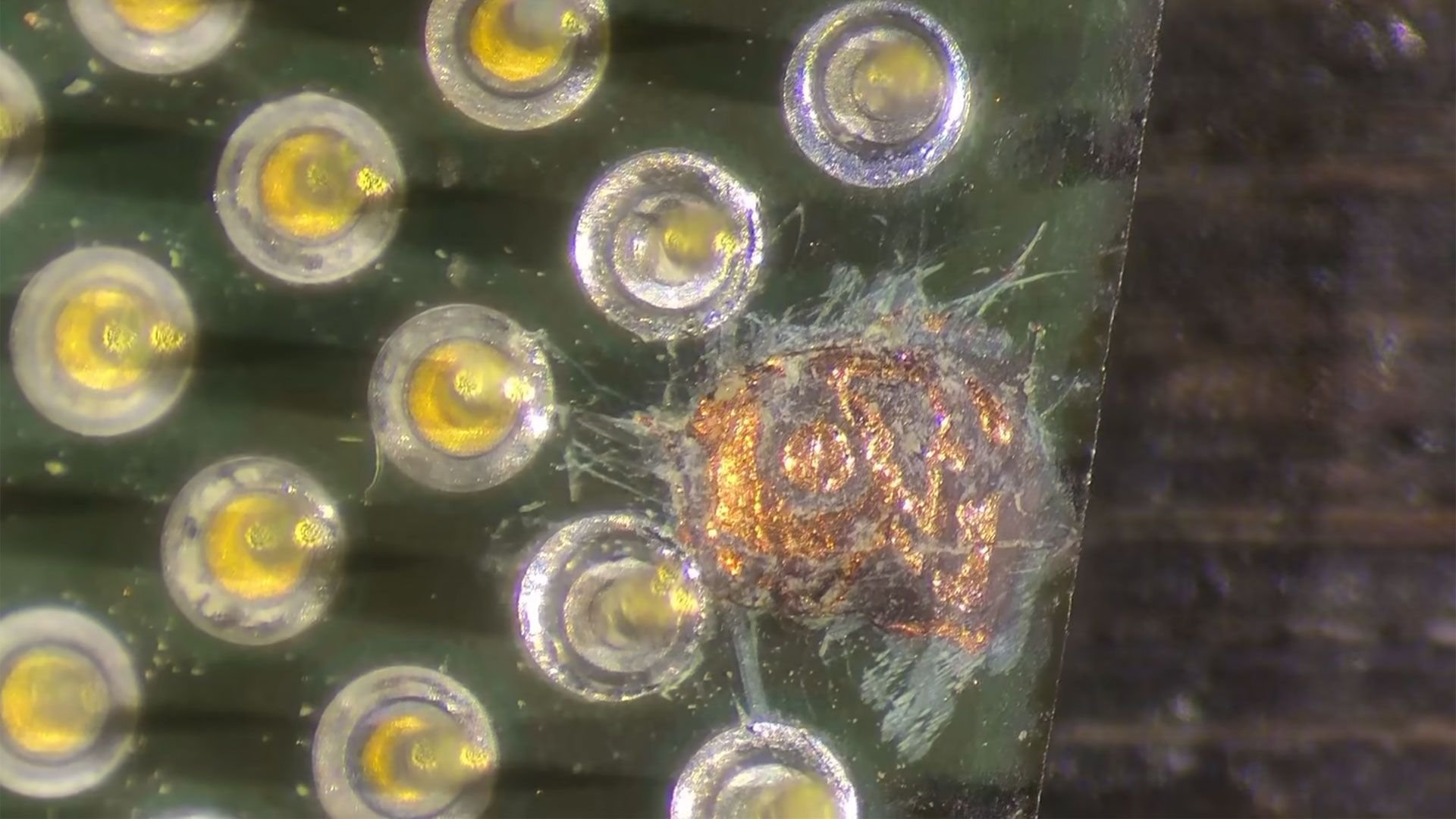

Bits und Bolts фактически добрался внутрь подложки процессора: вокруг поврежденного места сняли верхний зеленый слой и открыли несколько медных слоев. Главная задача тут не в том, чтобы просто припаять ножку, а в том, чтобы попасть в нужную центральную площадку.
Вокруг этой точки проходили другие медные плоскости. Лишняя капля припоя могла замкнуть контакт с соседними слоями. Тогда процессор получил бы новую проблему вместо ремонта.
Для изоляции участка использовали паяльную маску. Пока она застывала, мастер снял несколько пинов с другого Tualatin, который уже считался полностью неисправным. После этого на центральную медную область нанесли флюс и подготовили ее к пайке донорского контакта.
Сам пин встал ровно и вертикально. Его видно среди родных ножек, но механически он нормально вошел в сокет. Перед первым запуском Bits und Bolts проверил процессор мультиметром и не нашел явных коротких замыканий.
Разгон до 1,6 ГГц после такой травмы
После установки отремонтированный Celeron 1200 загрузил систему без ошибок на старте. Для такого повреждения это уже хороший финал, потому что мастер сам признал: раньше он не чинил процессорный пин с настолько тяжелым отрывом площадки.
Но проверка не закончилась загрузкой рабочего стола. Чип прогнали в нескольких бенчмарках, включая SiSoft Sandra. Затем Celeron разогнали на 33% — с базовых 1200 МГц до 1600 МГц.
Для Tualatin это особенно вкусная деталь. Старые Celeron и Pentium III многие помнят по эпохе, когда разгон часто решался терпением, хорошей платой и нормальным охлаждением. Здесь к этому добавился ремонт на уровне подложки, где ошибка размером с волос могла убить процессор окончательно.
Финальная проверка закончилась стабильной работой на 1600 МГц. В тестах участвовал тот же Intel Celeron 1200 Tualatin, который до пайки донорского D47 вообще не запускал ПК.
