Энтузиаст из Handmax Workshop показал, как превратить старый ATX-блок питания от ПК в настольный лабораторный источник. В основе проекта — «донор» эпохи Pentium 4: блок на 350 Вт, который много лет лежал без дела.
Идея простая по смыслу: дать мастерской стабильное питание для тестов электроники. Но реализация не сводится к «припаял пару проводов и готово» — автор добавил регулируемый модуль и вынес на панель несколько типов выходов.
Зачем вообще переделывать ATX PSU в «лабораторник»
В видео Handmax Workshop объясняет практическую мотивацию: лабораторный блок питания удобен, когда нужно подать точное и стабильное DC-напряжение для проверки устройств. Это помогает, например, когда под рукой нет батареек или есть подозрение, что проблема в батарейном отсеке (коррозия, плохой контакт).

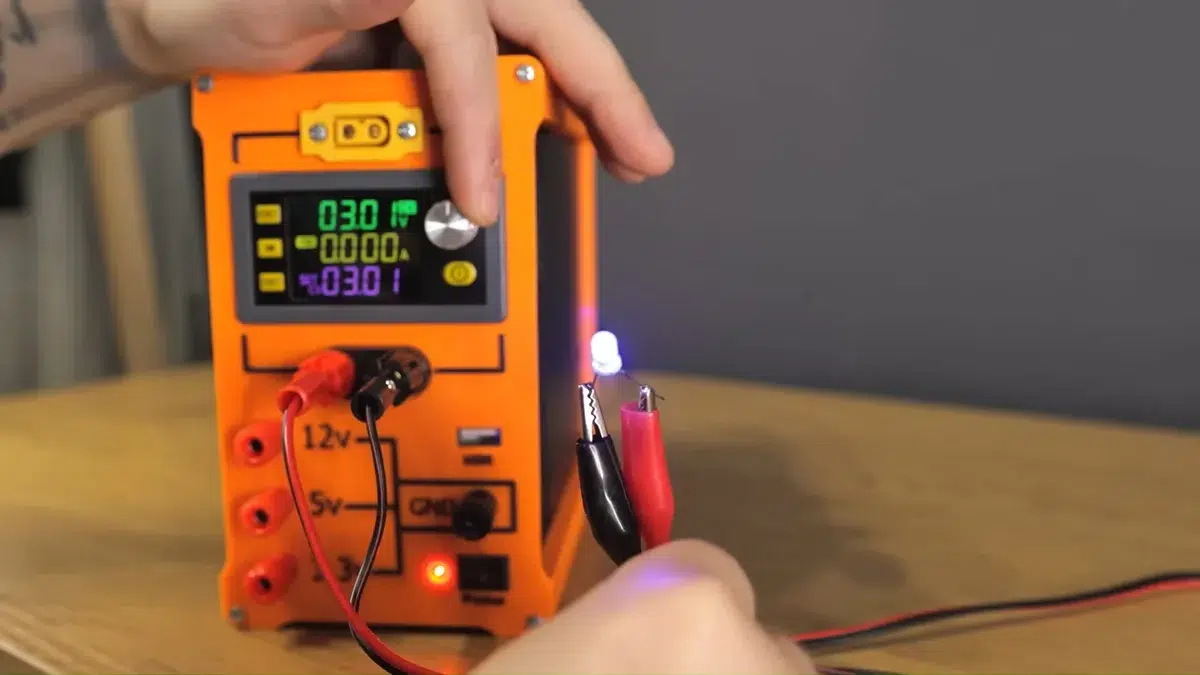

Классическая фишка «лабораторника» — регулировка напряжения ручкой. В этом проекте её как раз добавили отдельным модулем, а «родные» линии ATX оставили как фиксированные выходы.
Что именно использовали в сборке
Донором стал старый ATX PSU на 350 Вт. Автор отдельно показал, что внутри всё было в пыли, включая вентилятор, и привёл блок в порядок перед сборкой. Дальше он укоротил проводку: для настольного корпуса длинные жгуты от системника не нужны.

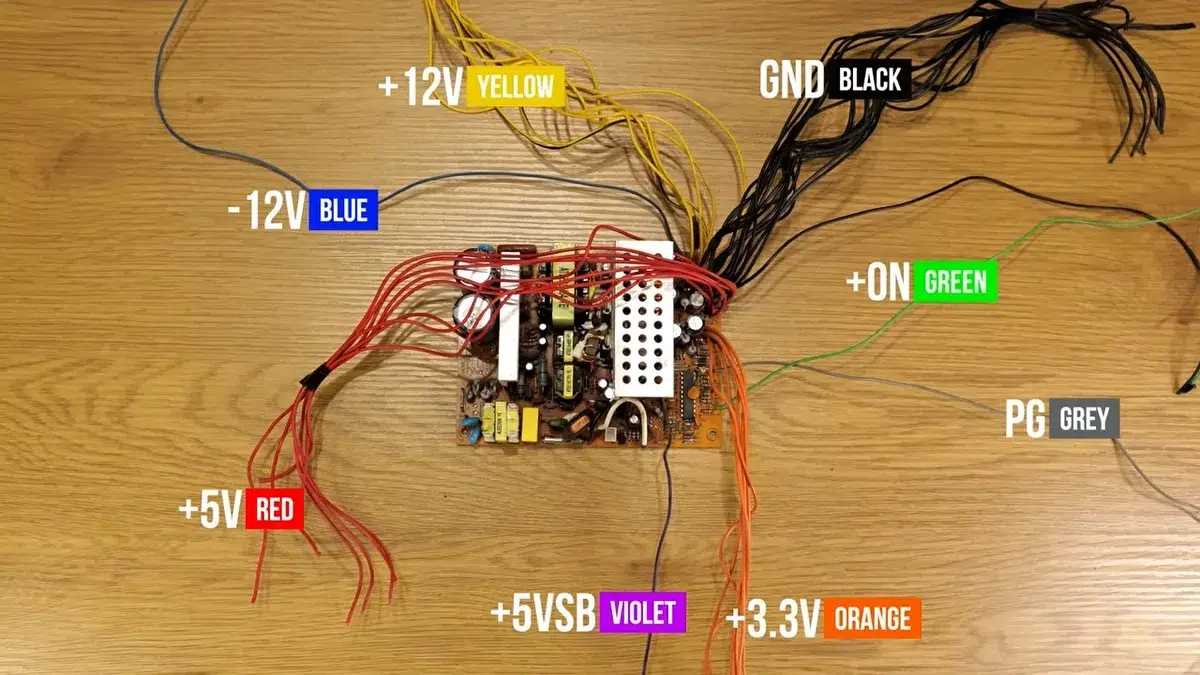

Проект опирается на понятную для старых ATX-эпох схему с цветовой маркировкой проводов. В ролике мелькает подсказка по распиновке основного разъёма ATX примерно на первой минуте. Новичкам это помогает, но ошибок по полярности всё равно можно наделать.

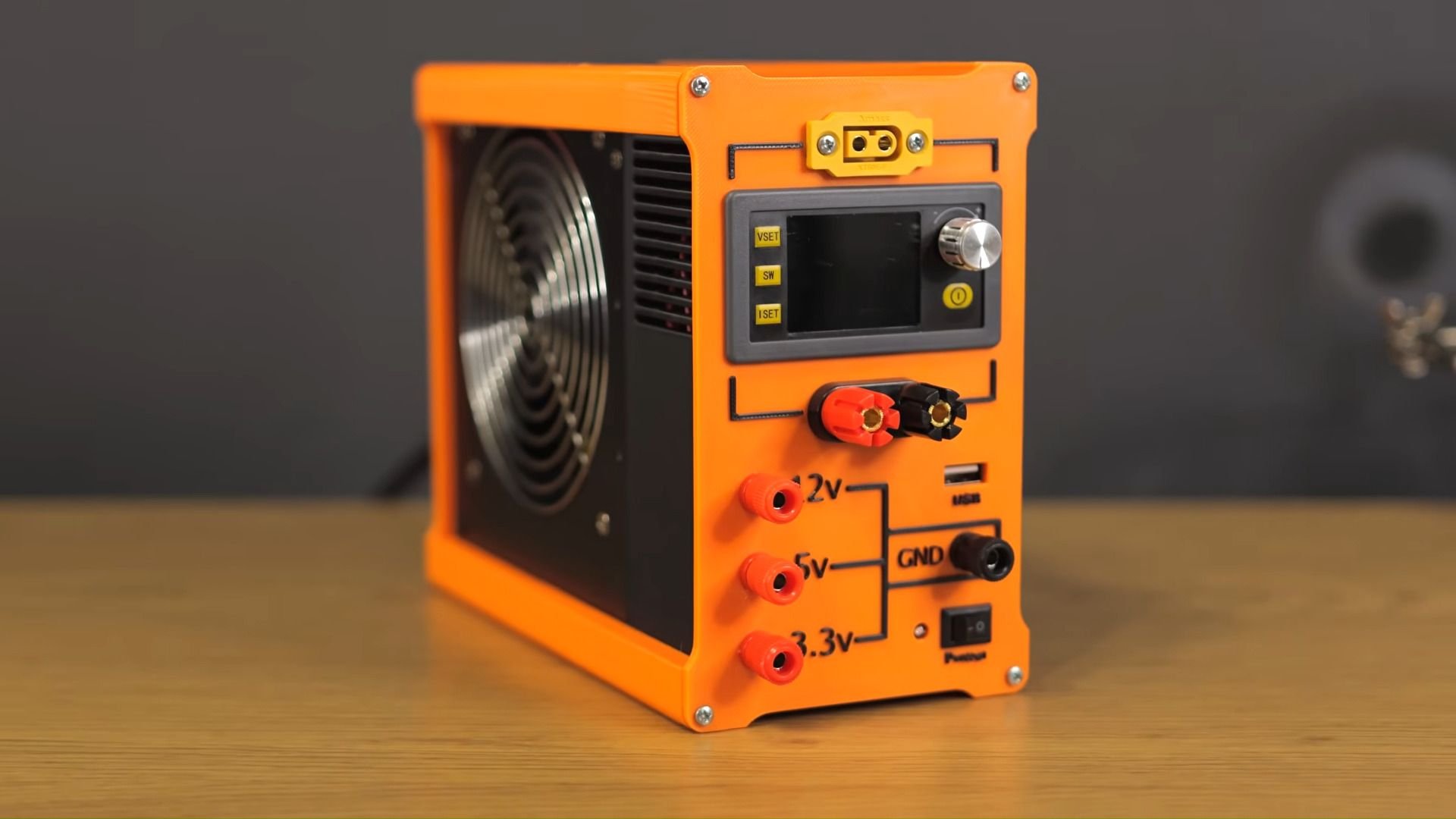

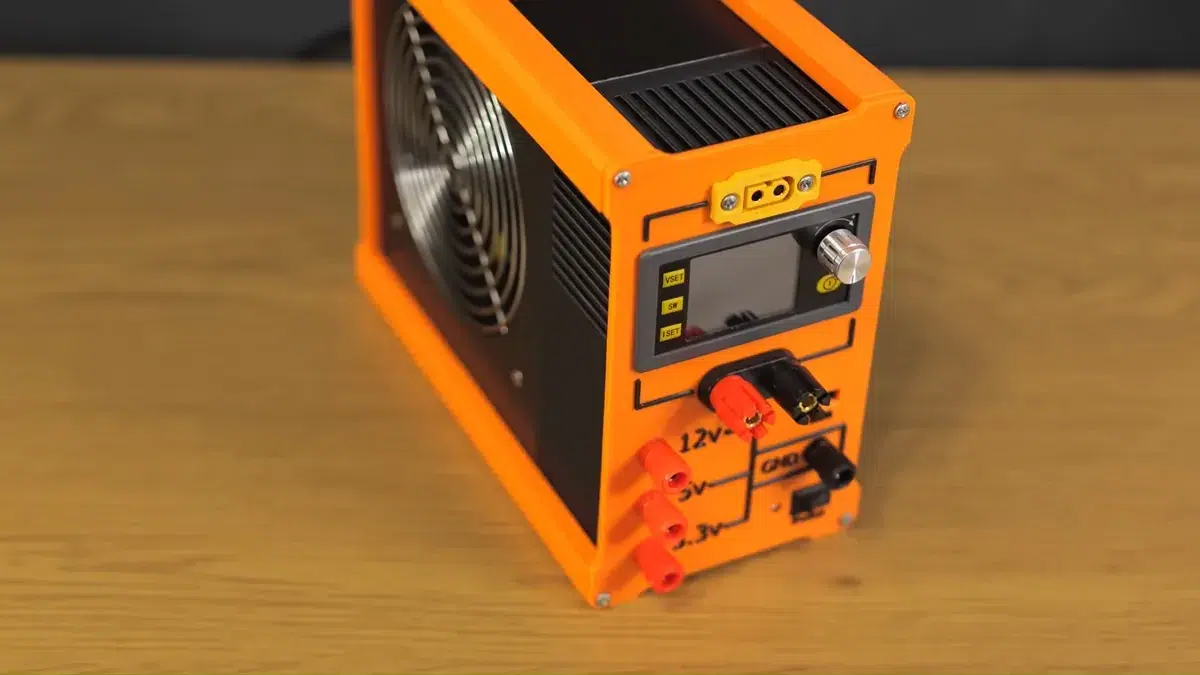

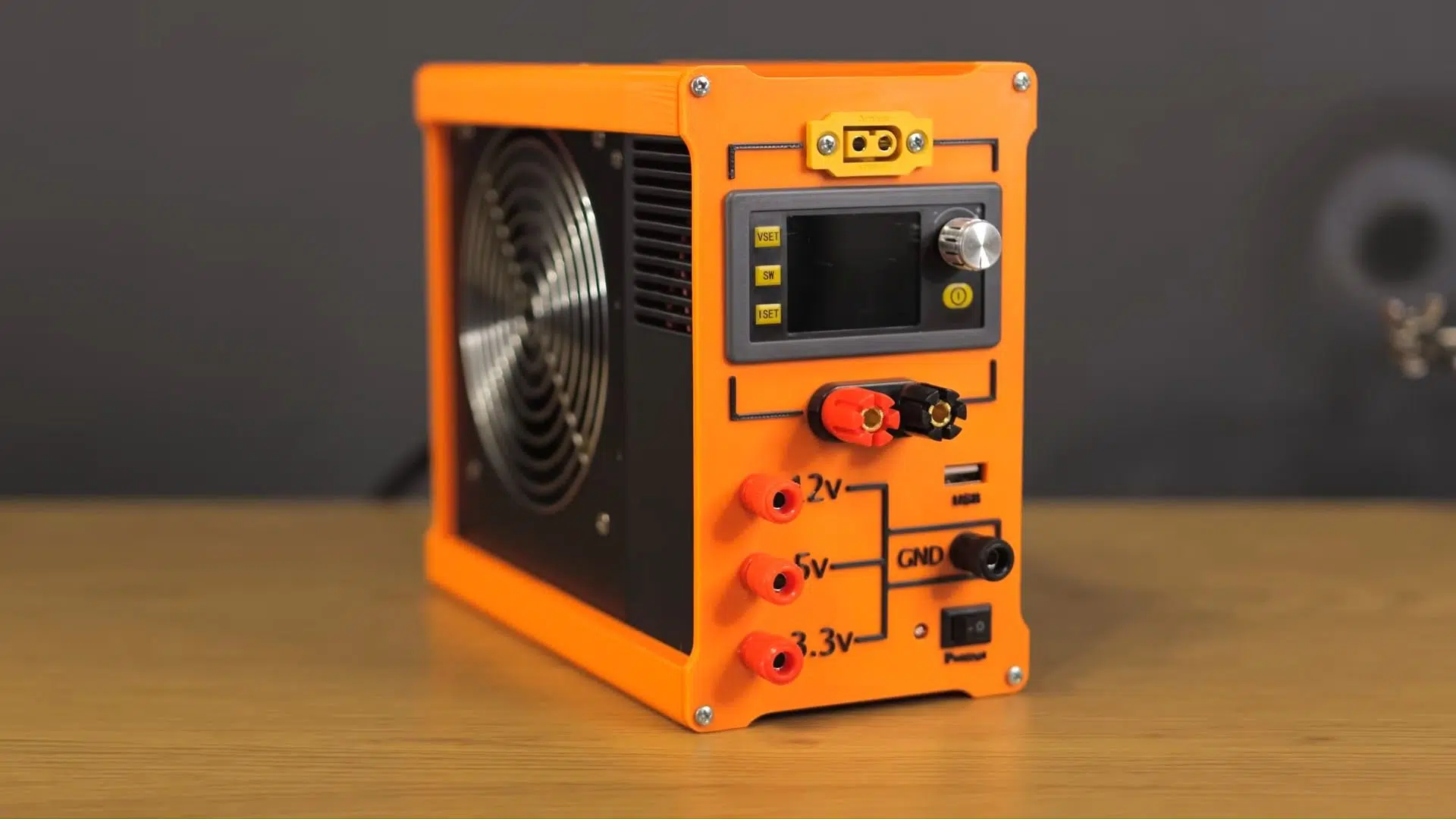

Корпус и переднюю панель автор напечатал на Bambu Labs A1. Получилась двухцветная рамка и панель, а под ней оставили место под разводку проводов. Файлы для 3D-печати Handmax Workshop выложил в описании к ролику.
- Регулятор 120 Вт с LCD-дисплеем, активным охлаждением и регулировкой 0-36 В
- XT60-разъём для «тонко» регулируемого выхода
- Banana
- Выходы 12 В, 5 В, 3,3 В и GND, подключённые напрямую к линиям штатного ATX
- Тумблер питания
- Красный LED как индикатор включения
-гнёзда, которые тоже подключены к регулируемому выходу (через разветвление внутри корпуса)
для всей конструкции
Ещё автор добавил USB-порт на переднюю панель. Это USB Type-A с платой быстрой зарядки, которая принимает вход 10-30 В. В этой сборке её просто посадили на 12-вольтовую линию.
Где подвох: проект не «для первого паяльника»
Несмотря на короткий формат (видео длится около 5 минут), в этой переделке хватает мест, где легко ошибиться. В самом описании проекта подчёркивают риск перепутать полярность при разводке. А письменной инструкции, которая бы страховала новичка, у автора нет — только ролик.
И есть ещё один честный момент: это в первую очередь проект про апсайклинг и экономию e-waste. Готовые лабораторные блоки питания сейчас стоят не космос — в материале упоминают уровень около $50 (примерно 5 000 рублей), так что переделка часто идёт «ради процесса».
Сам ролик Handmax Workshop называется «Don’t throw away your old PC PSU — do this instead!» и опубликован на YouTube: Handmax Workshop.
По тестам Tom’s Hardware.
