Кабель ASUS ROG Equalizer 12V-2×6, который компания продвигала как решение для лучшей балансировки нагрузки, в тестах Der8auer показал обратное. На связке с RTX 5090 он фиксировал заметный перекос по току между пинами — вплоть до 4 А разницы.

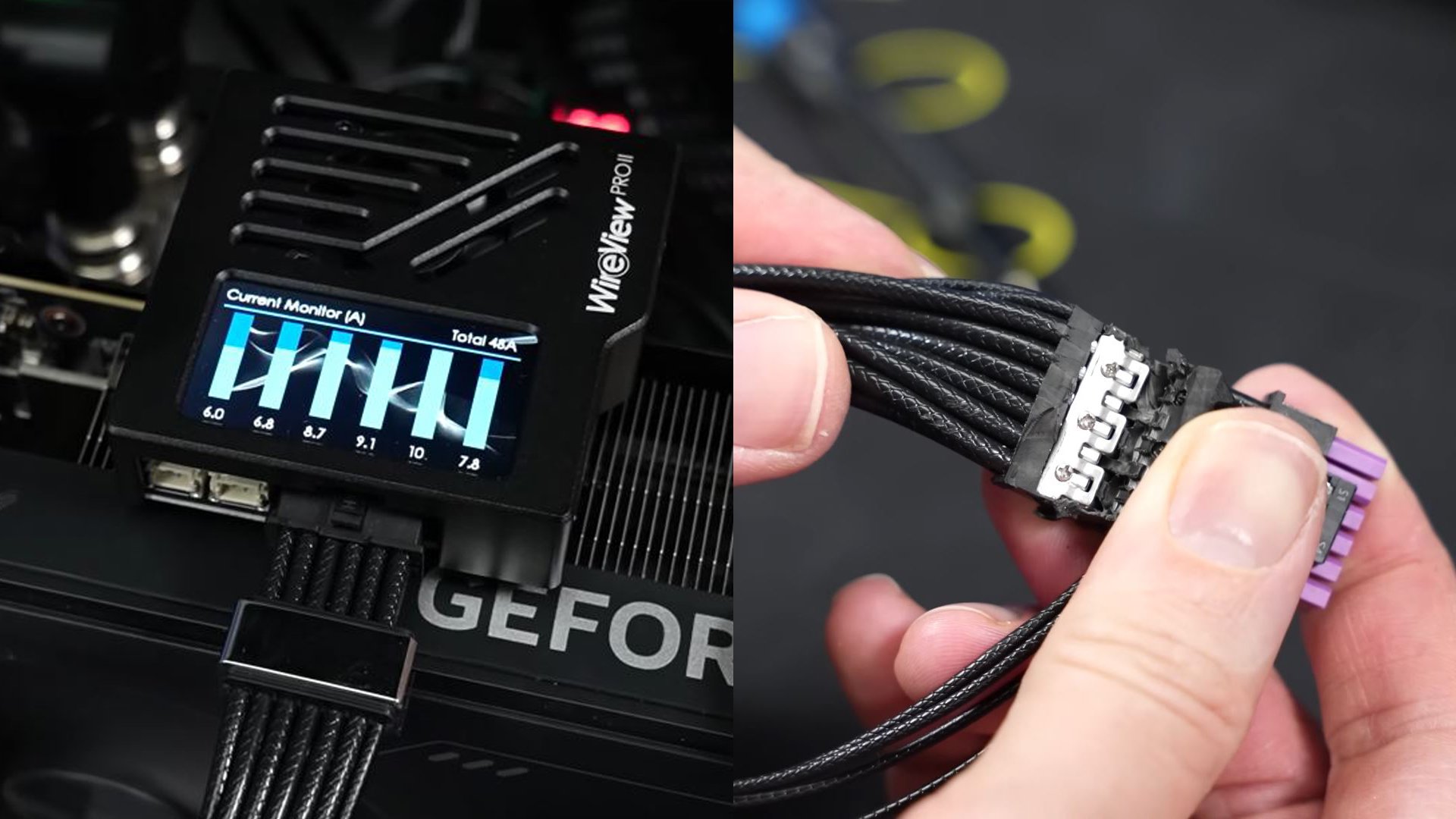

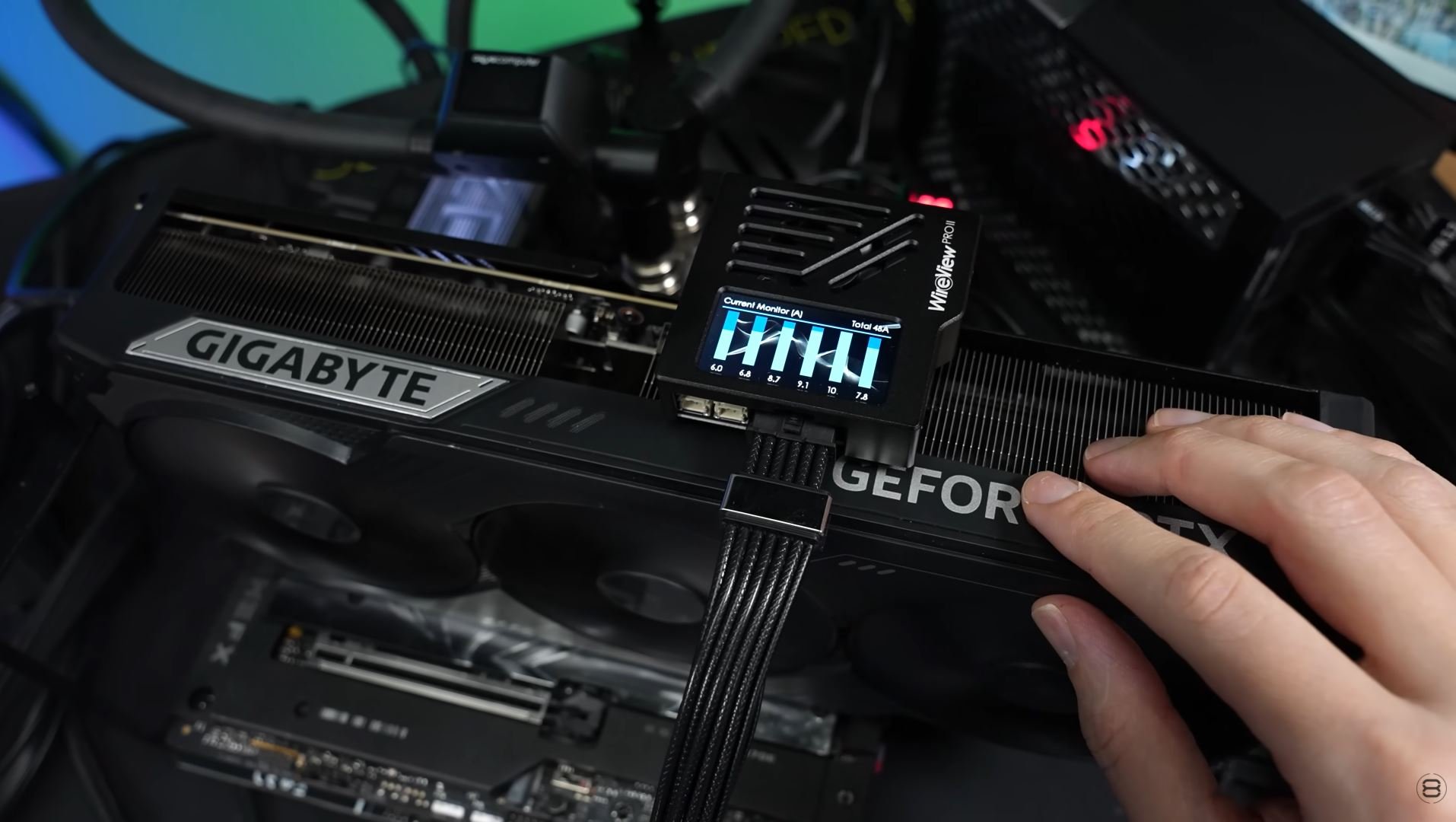

Der8auer проверял распределение тока через WireView Pro II. По его словам, картина менялась даже от того, как именно подключить и переподключить кабель: после каждого реконнекта распределение нагрузки по пинам отличалось. В отдельных сценариях WireView Pro II выдавал предупреждение из-за сильной разницы по каналам.
Что именно пошло не так в конструкции ROG Equalizer
В ходе разбора Der8auer связал проблему с конструктивной особенностью, которую легко принять за обычную «гребенку» для укладки проводов. На деле это оказался электрический мост (bridge), который добавляет сопротивление в цепь и вмешивается в балансировку.
В одном из предыдущих разборов он показывал схему, где этот мост даёт дополнительные 1-2 мОм сопротивления. И это поверх того, что уже вносит сам тракт: контакт на стороне БП, контакт на стороне видеокарты, плюс сопротивление проводников.
После снятия моста разбаланс резко снизился
В новом эксперименте Der8auer физически снял мосты: один, который соединял провода верхнего ряда, и второй, изолированный от верхнего, но объединявший нижний ряд. После отключения и изоляции проводов он повторил замеры на той же системе.
Результат стал заметно ровнее. Самый нагруженный пин показывал 8,9 А, а самый «лёгкий» — 7,5 А. На фоне сценариев с перекосом до 4 А это уже похоже на нормальную картину для 12V-2×6, где идеальной симметрии на практике почти не бывает.
Жёсткость кабеля и спорные пины с позолотой
Der8auer отмечает ещё два минуса этой конструкции. Первый — мост делает кабель заметно жёстче. Из-за этого рядом с коннектором сложнее сделать изгиб, а значит, в корпусе нужно больше места под укладку и радиус.
Второй — в ROG Equalizer стоят позолоченные пины, тогда как у большинства 12V-2×6 кабелей пины лужёные (tin-plated). По словам Der8auer, лужёные контакты лучше сочетаются с разъёмом на видеокарте, который тоже обычно лужёный. А «золото» на одной стороне при другой паре материалов может ускорить износ разъёма на видеокарте и повысить риск окисления.
Der8auer отдельно подчеркнул, что на его стенде перекос по току менялся от переподключения, а максимальная разница доходила до 4 А между самым нагруженным и самым слабым пином.
