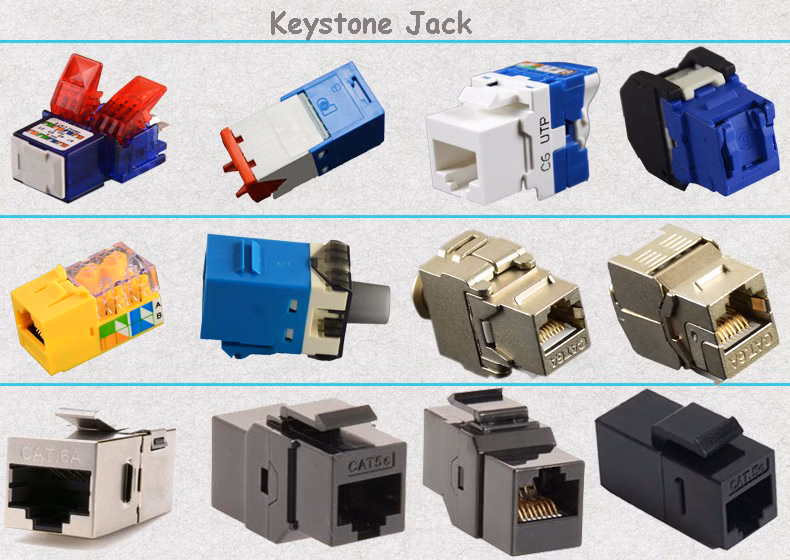

Модуль-вставка Keystone – пассивное сетевое оборудование в виде гнездового разъёма СКС, устанавливаемого на коммутационной панели или настенной модульной патч-панели. Термин изобрели ради обозначения спец-разъёма, похожего на классический разъём RJ-11 для присоединения телефонной аппаратуры либо модема к линии связи.
Это компактный двухсторонний элемент для подключения кабелей, фактически – защелкивающаяся вставка, способствующая монтажу шнуров цифровых девайсов. Модуль для патч-панели бывает:
проходным (идентичные разъёмы с обоих боков);
переходным (не одинаковые разъёмы с обоих боков);
розеточным (разъём под патч-корд с лица, разъём под не обжатый кабель – с тыла).
Последняя версия – стандартный формат Keystone Jack от AMP Incorporated, применяющийся как конструктивная основа розетки – самая распространённая. Образцы различаются габаритами, что определяет функцию приложений, для которых предназначена модель. То есть устройство выполняется в нескольких модификациях для разных приложений.
С одного его бока размещено гнездо на 8 контактов и столько же пазов для обжатого кабеля, со второго – коннектор для заделки с прорезанием изоляции IDC (insulation displacement contact). Раскладка кабеля производится по схемам T568B и T568A. Для заделки используется особый инструментарий, зависящий от типа коннектора.
Главное достоинство Keystone – универсальность и гибкость. Например, на одну патч-панель можно вывести ряд полифункциональных разъёмов.
Что нужно учитывать при выборе:
Совместимость типа, категории модуля-кабеля.
Угол наклона 90о, 180о.
Экранирование.
Разница в свойствах – ключевой фактор спецификации
Коннектор IDC бывает:
Тип 110 коммутационных панелей, телефонных кроссов с Keystone RJ45 и RJ-11, RJ-12.
Krone для забивки в плинты, патч-панели, розетки.
Dual с любым инструментом (универсальный).
Toolless – винтовое сочленение / самозажимной коннектор, куда подведён магистральный кабель для безинструментальной заделки; соединение реализуется посредством пластмассовых насадок, выдавливающих кабель в коннектор (для быстрой забивки).
Перед началом эксплуатации оснащения пользователь обязан проконтролировать сочетаемость модулей, розеток, патч-панелей. Зачастую смежные изделия от разных заводов-изготовителей не интегрируются из-за конструкционной и технологической специфики.
Поэтому перед покупкой модуля надлежит уяснить, скажем, на какой категории стоит остановиться – на телефонном проводе, «витой паре» cat.5e, cat.6, cat.6a, cat.8, BNC, USB и т. д. Верно подобрав её, можно быть уверенным: подключение отвечает заявленным параметрам, спецификации и требуемым стандартам. Но самое главное – при этом достигается максимально плотный контакт соединения.
В идеале лучше проконсультироваться у специалиста. Так, отдельные категории частично совместимы. В частности, cat.6 подходит под гнёзда cat.5e с естественной потерей скорости. Для более высоких категорий годятся лишь строго определённые коннекторы и модули.
Угол заделки
Большинство используемых IT-отраслью вставок в состоянии подключаться непосредственно к гнезду. В то же время, они отличаются развёрнутым или прямым углом забивки, что связано с особенностями конструкции задней части. Поскольку лицевая сторона унифицирована, заднюю допускается варьировать под различные условия установки.
На определение оптимального угла влияет фактор локации и вкусы установщика или заказчика. От этого зависит корректность кабельной укладки, комфорт её последующего обслуживания. Экземпляры с 90-градусным поворотом позволяют эргономично разместить жилы по месту. 180-градусная версия менее компактна, однако без неё в некоторых случаях обойтись невозможно.
Иногда крышка на 180-градусном варианте снабжена верхним отверстием, поэтому подводимый шнур придётся запускать не совсем привычным, нетрадиционным способом. Это выгодное ноу-хау для стеновой патч-панели.
В узких модулях заключена своя ценность. Они созданы для удобного монтажа в многопортовую коммутационную панель с супер-плотным размещением гнёзд. Коннекторные боковины здесь друг другу не мешают.
Следует учесть: между упомянутыми градусами забивки разница в скорости отсутствует. Сама заделка кабеля может происходить как с привлечением спец инструментария, так и без (Toolless).
Нужно ли экранирование?
Во всём мире сейчас наблюдается тенденция относительно упрощения структуры «витой пары», так что вполне подойдёт неэкранированный модуль. Это оптимально для ординарного применения в бытовых и коммерческих условиях, где вредные электромагнитные наводки отсутствуют. Если модуль функционирует в сильно засорённом помехами пространстве, то стоит остановиться на экранированной версии (ситуация определяется опытным путём). Сравнительно добротное экранирование выпускают преимущественно из алюминиевого литья под давлением.
При работе экранированного кабеля надлежит прослеживать, чтобы канал экраном был охвачен полностью и заземлён. Это гарантия того, что сигнал, посылаемый по каналу, окажется защищённым от RFI, в противном случае эффект и преимущества оплётки сойдут на нет. Дело в том, что некачественное экранирование будет не поглощать, а наоборот, аккумулировать радиопомехи.
Практика использования
Модули Keystone Jack встречаются в системах Class D, универсальность даёт возможность устанавливать их во все розетки либо коммутационные модульные панели. Модули считаются опорными элементами создания сети, легко интегрируемыми в панели. Они разнообразны, что позволяет присоединять произвольные кабельные типы. При реализации сетевых схем без особого инструментария, при помощи которого абстрактный проводник шнура помещается в паз, соответствующий определённому сужающемуся «ножу» IDC-коннектора, не обойтись.
Благодаря уникальному посадочному размеру 45х45 (согласно стандарту Mosaic), вставки Keystone Jack RJ-45 и RJ-12 обеспечивают применение накладных адаптеров и рамок (суппортов). Модификация безинструментной заделки позволяет проводить установку буквально голыми руками. Заделка осуществляется с использованием «хитрых» пластиковых компонентов.
Сегодня купить подходящие модули типа RJ-45 для патч-панелей и сетевых розеток довольно просто. Надо только грамотно оперировать заданными параметрами сети. По большому счёту, телефонные RJ-11 и RJ-12 cat.3 выбираются аналогично, даже проще, ведь они не обеспечиваются экраном и большим количеством жил. Однако если вы сомневаетесь, где именно приобрести Keystone, рекомендую обратиться к известному поставщику брендов Eurolan, D-Link, Hyperline, Hypernet, Kaifeng Electronic Co Ltd, LANMASTER, Molex, Ningbo HY.
