Тестирование кулеров Noctua NH-U14S, NH-U12S и NH-Y9 с 16 ядерным AMD Threadripper 3960X

6,7K

Представляем вашему вниманию обзор кулеров Noctua серии NH-U с вентиляторами TR4-SP3 против  СВО Kraken X62 и всё это будет нагревать 16 ядерный AMD. Сможет ли “большой воздух” охладить Threadripper 3960X? Узнайте это прямо сейчас!

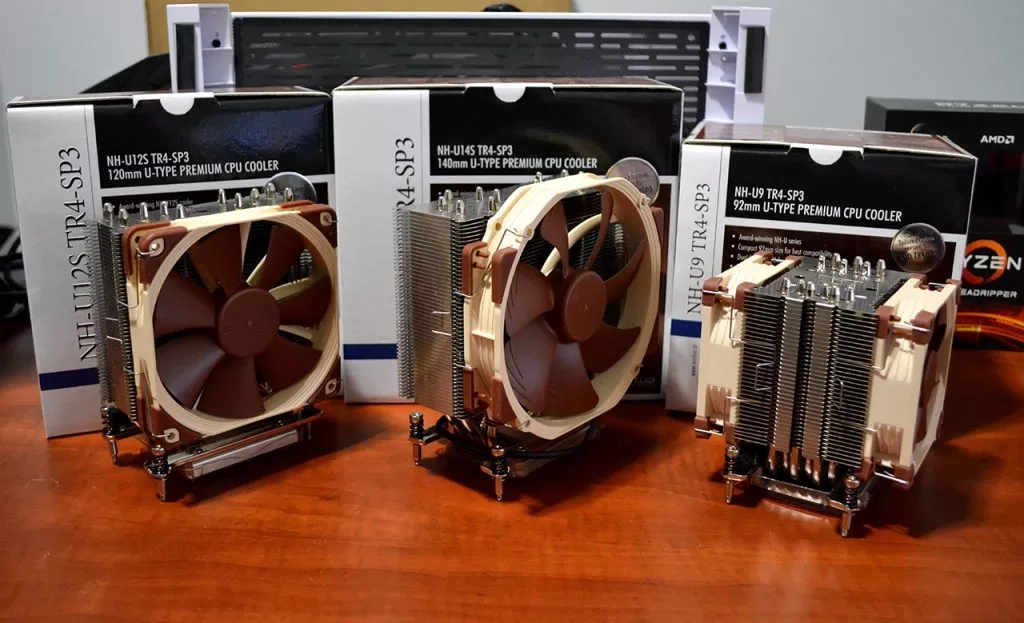

Участники тестирования

TR4-SP3-compatible	NH-U14S	NH-U12S	NH-U9	Kraken X62
Высота	165mm	158mm	125mm	Rad: 30mm Pump 52.9mm
Ширина	150mm	125mm	95mm	Rad: 315mm Pump: 80mm
Глубина (с вент.)	78mm	71mm	120mm	Rad: 143mm Pump: 80mm
Вес (без вент.)	865g	695g	660g	1290g (with fans?)
TDP	<=280W	<=250W	<=180W	<280W
Гарантия	6 лет	6 лет	6 лет	6 лет
Цена (Яндекс.Маркет январь 2020 года)	от 5 799 р.	от 5 389 р.	от 5 580 р.	от 10 785 р.

Официально на веб-сайте Noctua только NH-U14S TR4-SP3 указан как совместимый с Threadripper 3-го поколения, и это «без турбо режима». Оба кулера NH-U12S и NH-U9 TR4-SP3 указываются как «несовместимые». Таким образом производитель предполагает, что у этих кулеров нет возможности справиться с тепловыделением 3960X.

К счастью, есть данные, дающие возможность оценить их эффективность. Были представлены оценки TDP на основе списка совместимости процессоров Noctua для каждого кулера и их показатели «турбо режима» / разгона. Это позволило провести определенное сравнение.

Тестовая система

	AMD Threadripper 3960X Тестовая система
Процессор	AMD Threadripper 3960X
Термопаста	Noctua NT-H1 Thermal Compound (в комплекте)
Видеокарта	Gigabyte AORUS Radeon RX 570 4GB
Материнская плата	GIGABYTE TRX40 AORUS Xtreme
Память	G.Skill Sniper 3600MHz CL19 4x16GB (64GB Total)
Накопитель	Corsair Force MP600 1TB (PCIe 4.0) NVMe
Корпус	Lian Li PC-O11DW O11 Dynamic
Блок питания	FSP Group Aurum PT 1200W

Следует отметить, что у корпуса Lian Li нет встроенных вентиляторов, поэтому боковая сторона была оставлена открытой, став больше похожей на открытый испытательный стенд. Выглядело это эффектно. Однако, боковая панель была оставлена открытой, поскольку она просто не закрывалась из-за проблем с зазором радиатора.

Тестирование шума с помощью BAFX3370 было проведено на расстоянии 70 см, которое, как правило, представляет собой обычное минимальное расстояние до сидящего пользователя. Если ваш компьютер будет стоять от вас дальше, шум будет несколько тише. Так определялось, насколько шумно работает система.

К сожалению, при тестировании удалось получить только базовый уровень 39,9 дБА. Учитывая, что тестирование проводилось не в звуковой студии с шумоизоляцией, невозможно подтвердить заявленные абсолютные минимумы.

Температура окружающей среды, измеренная с помощью температурных датчиков на материнской плате TRX40 AORUS XTREME, колебалась в пределах от 20°C до 21°C в зависимости от времени проведения испытаний.

Производительность воздушного охлаждения сравнивалась с системой водяного охлаждения – NZXT Kraken X62, поставляемой AMD вместе с Threadripper. Это позволило понять, насколько хорошо работают кулеры Noctua по сравнению с водяным охлаждением.

Обратите внимание, что во время тестирования пользовательских или предварительно настроенных профилей вентиляторов для водяного охладителя НЕ устанавливалось программное обеспечение NZXT CAM . Причиной этого является то, что даже «бесшумная» опция в нагрузочных тестах будет раскручивать до максимума вентиляторы и создавать довольно невыносимый шум в 51 дБА, не обеспечивая при этом значительного, если вообще, существенного, преимущества в охлаждении. Тем не менее, без программного обеспечения для управления скоростью вращения вентилятора, NZXT оставался на достойном уровне производительности и умеренном 41,6 дБА даже во время тестирования на Prime95.

С учетом последних версий программного обеспечения, вентилятор должен был работать на минимальной скорости. Это позволило бы компенсировать скачкообразную температуру процессора.

Этот обзор разбит на несколько разделов, по одному на каждый кулер, и объединенные результаты приведены в конце этого обзора. Обязательно прочтите хотя бы часть NH-U14S, так как именно там объясняется, какие тесты проводились, и процесс тестирования описан максимально подробно.

NOCTUA NH-U14S TR4-SP3

Noctua расширила размер радиатора на NH-U14S, чтобы создать TR4-SP3.

Обратите внимание, что более крупная основа делает его несовместимым с другими системами охлаждения и стандартными монтажными комплектами Noctua.

Кроме того, являясь самым большим из трех кулеров, которые участвовали в тестировании, очевидно ожидалось, что он будет работать лучше, чем кулеры Noctua. Как же себя покажет СВО NZXT Kraken X62?

Прежде чем оценить показатели производительности, немного подробнее рассмотрим, что идет в комплекте, а также подробные спецификации этого гигантского кулера.

Спецификация кулера

	NH-U14S TR4-SP3
Высота	165 мм / 6.5″
Ширина	150 мм / 5.9″
Глубина	С вентилятором: 78 мм / 3.07″ Без вентилятора: 52 мм / 2.05″
Вес	С вентилятором: 1030 гр Без вентилятора: 865 гр
Материал	Медная основа и тепловые трубки Алюминиевые ребра охлаждения Паяные соединения и никелирование
Совместимость с вентилятором	140x150x25 (с монтажными отверстиями 120 мм) 140x140x25 (с монтажными отверстиями 120 мм) 120x120x25
TDP (наши предположения)	<=280W
Гарантия	6 лет
Стоимость	от 5 799 р. (Данные Яндекс.Маркет в январе 2020 года)

Характеристики вентилятора

В комплекте с NH-U14S идет превосходный NF-A15 PWM компании Noctua.

	Noctua NF-A15 PWM
Подшипник	SSO2 (самостабилизирующийся подшипник, версия 2)
Максимальная скорость (+/- 10%)	1500 RPM
Максимальная скорость с L.N.A. (+/- 10%)	1200 RPM
Минимальная скорость (PWM, +/- 20%)	300 RPM
Максимальный поток воздуха	140.2 кубометров в час
Максимальный поток воздуха с L.N.A.	115.5 кубометров в час
Давление воздуха	1.51 mm H₂O
Максимальный уровень шума	24.6 dB(A)
Максимальный уровень шума с L.N.A.	19.2 dB(A)
Питание	1.56 W
Вольтаж	12 V
Заявленный срок службы	> 150,000 Часов

Кроме того, в комплекте Noctua поставляется адаптер с низким уровнем шума (LNA), шприц термопасты NT-H1, монтажный комплект SecuFirm2 (уже прикреплен к кулеру), пакет антивибрационных подушек, зажимы для вентиляторов для второго NF- A15 (без дополнительного вентилятора) и металлический чехол Noctua.

Установка NH-U14S TR4-SP3

Установка была крайне простой. Кулер уже поставлен с креплением и готов к работе. Было немного трудно обеспечить прижим, необходимый для ввинчивания подпружиненных винтов в монтажный кронштейн TR4. Шестигранный ключ Noctua, который идет в комплекте, имеет специально разработанный шариковый наконечник, который позволяет использовать его под углом (показанным на рисунке выше), необходимым для того, чтобы увернуться от громоздкого радиатора.

Сам теплоотвод, как видно на рисунке, расположен довольно близко к графическому процессору, но монтажный комплект SecuFirm2 на самом деле имеет опцию смещения на 3 или 6 мм к верхней части материнской платы, что обеспечивало бы лучший зазор в случае, если бы была установлена более массивная видеокарта. В этом плане продуманность решения приятно порадовала.

Чтобы термопаста максимально покрыла пластину, был нарисован X-образный рисунок, пересекающийся в центре. В углах термопастой были дополнительно поставили точки, чтобы обеспечить максимально равномерное покрытие. На фотографии видно, что получилось равномерное покрытие вплоть до края распределителя тепла.

При установке возникла проблема. NH-U14S в высоту 16,5 см.; гораздо выше, чем корпус Lian Li, с максимальным зазором в 15 см. для радиатора. Это всегда будет проблемой корпусов для “Big Air” кулеров. Обязательно исследуйте предполагаемый корпус и проверьте глубину от боковой панели до материнской платы, чтобы убедиться в совместимости. Тестирование всех кулеров осуществлялось со снятой боковой панелью из-за ограничений некоторых кулеров. Они просто не могли поместиться внутри полностью закрытого корпуса.

Результаты тестов

Тестирование кулеров на Civilization VI, так как эта игра специально нацелена на производительные процессоры. В данном случае это оптимальная игра, на которой можно тестировать процессорный кулер. Однако, поскольку это мощная игра, в ходе тестирования приходилось бороться с шумом вентилятора графического процессора, что делало измерение звука в этом тесте бесполезным. Звук работы кулера графического процессора заглушал звук вентилятора.

Тестирование завершалось с помощью Handbrake, поскольку кодирование видео является важным примером использования этих процессоров.

Когда был добавлен второй вентилятор, он снизил температуру Prime95 на 2.2°C, в Civilization VI на 4.2°C, а в Handbrake на 3.1°C. Уменьшение температуры в Blender составило только 0.3°C.  Однако все это обошлось в дополнительные 4 дБА, производимые вторым работающим вентилятором. Конечно, это старый вентилятор NF-P14, поэтому, если использовать новый вентилятор, прирост уровня шума может быть меньше.

После добавления адаптера (L.N.A.) к базовой конфигурации с одним вентилятором, шум был сокращен почти на 2 дБА, но при этом температура возросла на 4° C.

Наконец, L.N.A. был снят, и вручную был установлен разгон выше на 50 МГц до 3850 МГц, и понижено напряжение до 1.175 Vcore. Нужна была частота процессора, которая была бы стабильной в Prime95, но имела достаточно низкий Vcore, чтобы не перегреть наш Threadripper с NH-U9. Преимущество такой конфигурации стало заметным мгновенно. В Civ6 температура упала на 10°C и на 15,2°C в Handbrake, температура в Prime95 была 10,2°C, что является очень хорошим показателем. Поскольку вентилятор NF-A15 уже работал на полную мощность, уровень шума при текущих настройках разгона практически не изменился.

NOCTUA NH-U12S TR4-SP3

Далее идет NH-U12S TR4-SP3. Это среднеразмерный кулер, так что он можем быть серьезным конкурентом СВО. По сравнению с NH-U14S уже видно, что он меньше как по размеру, так и по потенциальной охлаждающей способности, однако стоит проверить, как это отразится на температурах и шуме.

Спецификация кулера

	NH-U12S TR4-SP3
Высота	158 мм / 6.22″
Ширина	125 мм / 4.92″
Глубина	С вентилятором: 71 мм / 2.8″ Без вентилятора: 45 мм / 1.77″
Вес	С вентилятором: 870 грамм Без вентилятора: 695 грамм
Материал	Медная основа и тепловые трубы Алюминиевые ребра охлаждения Паяные соединения и никелирование
Совместимость с вентилятором	120x120x25
TDP (наши предположения)	<=250W
Гарантия	6 лет
Стоимость	от 5 389 р. (Данные Яндекс.Маркет в январе 2020 года)

Характеристики вентилятора

	Noctua NF-F12 PWM
Подшипник	SSO2 (самостабилизирующийся подшипник, версия 2)
Максимальная скорость (+/- 10%)	1500 RPM
Максимальная скорость м L.N.A. (+/- 10%)	1200 RPM
Минимальная скорость (PWM, +/- 20%)	300 RPM
Максимальный поток воздуха	93.4 куб.метров/час
Максимальный поток воздуха с L.N.A.	74.3 куб.метров/час
Давление воздуха	2.61 mm H₂O
Максимальный уровень шума	22.4 dB(A)
Максимальный уровень шума с L.N.A.	18.6 dB(A)
Питание	0.6 W
Вольтаж	12 V
Количество часов работы	> 150,000 Часов

Кроме того, модель включает в себя адаптер с низким уровнем шума (LNA), шприц термопасты NT-H1, монтажный комплект SecuFirm2 (уже прикрепленный к кулеру), пакет антивибрационных подушек и зажимы для вентиляторов для второго NF- F12 (дополнительный вентилятор в комплекте не поставляется).

Установка NH-U12S TR4-SP3

И снова монтаж комплекта прошел на одном дыхании благодаря уже установленным креплениям SecuFirm2 с подпружиненными винтами, которые ввинчиваются как по маслу. Кулер шел в комплекте с тем же шестигранным ключом с шариковым концом, что и NH-U14S, поэтому с углом поворота проблем не было. На последнем изображении можно видеть, что между радиатором и видеокартой оставался зазор, однако, к счастью, это не сильно повлияло на показатели температур.

Был нанесен тот же рисунок пасты, что и раньше, за исключением лишь дополнительных линий по углам, чтобы предотвратить такое же сильное выдавливание, как у NH-U14S, за счет чего получилось нанести пасту более равномерно.

Как видно на фото, 0,22 дюйма оказались слишком длинными, чтобы уместиться в корпус.

Результаты тестов

В стоке видно значительное повышение температуры во всех тестах, Prime95 приблизился к абсолютной температуре 95° C.

Установка второго вентилятора к NH-U12S, безусловно, значительно снижает температуру, снижая пиковые показатели почти на 8°C во всех тестах, что значительно больше, чем 3-4°C, которые дополнительный NF-P14 дал в паре с NH-U14S.

При этом, если убрать L.N.A., температура начинает расти. Максимальный показатель, который удалось зафиксировать – 95°C. Когда тест был завершен, датчик температуры показывал 106,2°C, и это был не конечный результат, поскольку температура все еще ползла вверх на десятую долю каждые несколько секунд.

Однако другие контрольные показатели показывают гораздо более безопасные температуры, что делает профиль OC все еще безопасным для нормального, реального использования. Показатели температуры были такими же хорошими, как и во время теста с двумя вентиляторами, но при уровне шума, аналогичном тесту с одним вентилятором.

NOCTUA NH-U9 TR4-SP3

NH-U9 TR4-SP3 – слабое место данного сравнения, поскольку этот кулер является самым маленьким в линейке. Однако в стандартной комплектации он поставляется с двумя вентиляторами, и такое решение улучшает результаты, так что у него все еще может быть шанс на победу.

Может быть, потеря производительности кулера из-за его размеров не будет столь огромной?

Спецификация кулера

	NH-U9 TR4-SP3
Высота	125 мм / 4.92″
Ширина	95 мм / 3.74″
Глубина	С вентилятором: 120 мм / 4.72″ Без вентилятора: 71 мм / 2.8″
Вес	С вентилятором: 895 гр Без вентилятора: 660 гр
Материал	Медная основа и тепловые трубки Алюминиевые ребра охлаждения Паяные соединения и никелирование
Совместимость с вентилятором	92x92x25
TDP (наши предположения)	<=180W
Гарантия	6 лет
Стоимость	от 5 580 р. (Данные Яндекс.Маркет в январе 2020 года)

Характеристики вентилятора

В комплекте с NH-U12S идет вентилятор NF-F12 премиум-класса от Noctua.

Второй вентилятор в комплекте	Noctua NF-A9 PWM
Подшипник	SSO2 (самостабилизирующийся масляный подшипник, version 2)
Максимальная скорость (+/- 10%)	2000 RPM
Максимальная скорость м L.N.A. (+/- 10%)	1550 RPM
Минимальная скорость (PWM, +/- 20%)	400 RPM
Максимальный поток воздуха	78.9 куб.метров/час
Максимальный поток воздуха с L.N.A.	62.6 куб.метров/час
Давление	2.61 мм H₂O
Максимальный уровень шума	22.8 dB(A)
Максимальный уровень шума с L.N.A.	16.3 dB(A)
Питание	1.2 W
Вольтаж	12 V
Количество часов работы	> 150,000 Часов

Кроме того, в комплекте с этим кулером идут два адаптера с низким уровнем шума (L.N.A.), шприц с термопастой NT-H1, монтажный комплект SecuFirm2 (уже прикрепленный к кулеру) и металлический значок Noctua. Дополнительные аксессуары для второго вентилятора, которые шли в комплектах NH-U14S и NH-U12S, не поставляются, так как этот кулер уже поставляется со вторым вентилятором.

Установка NH-U9 TR4-SP3

Вы можете видеть изображение справа с вентиляторами, расположенными прямо над оперативной памятью, с заметным зазором, мешающим закрепить кулер. Пришлось значительно сместить вентиляторы вверх, как показано на рисунке ниже. Высота памяти, безусловно, является важным фактором, если вы обеспокоены смещением вентилятора на кулере, стоит признать, что эстетический вид комплекта нарушается.

И снова был использован тот же шаблон рисунка пасты, что дало очень хороший результат. Кроме того, в этот раз углы были оставлены без пасты, поскольку посчиталось, что паста на углах не повлияет значительно на результат.

Учитывая, что тестируемый образец на 3,3 см. короче, чем NH-U12S,  боковая часть корпуса была легко установлена, что подтверждает утверждение Noctua о том, что NH-U9 разработан для максимальной совместимости с корпусами. Тем не менее, вы можете увидеть высоту, на которую было необходимо поднять вентиляторы, чтобы освободить место до планок памяти.

Результаты тестов

Вы сразу заметите, что для этого кулера есть только две вкладки графика. Адаптер с низким уровнем шума помог снизить уровень шума с 44 дБА до 41,6 дБА, однако использование профиля ОС могло подвергнуть процессор риску, поскольку температуры были довольно высокими с самого начала тестирования.

Итоговые результаты

Рассмотрим сравнительные характеристики кулеров Noctua по сравнению друг с другом и водяного охлаждения NZXT Kraken X62.

NH-U14S выигрывает у Kraken, проигрывая только на холостых оборотах и ​​на 0,9 ° C в Handbrake. Как NH-U14S, так и Kraken X62 имеют достаточный запас мощности, опередив как NH-U12S, так и NH-U9.

Можно видеть небольшое преимущество, которое второй вентилятор добавил NH-U14S, и еще более значительное улучшение, которое дал второй вентилятор NH-U12S. Фактически, второй вентилятор заставил NH-U12S работать лучше, чем водяное охлаждение (ну, кроме случаев простоя, когда быстрый отвод тепла водяного охлаждения все еще выигрывает).

Возврат вентиляторов в штатную конфигурацию и добавление L.N.A. выводит Kraken далеко вперед всех кулеров, кроме NH-U14S, который становится на одну линию с СВО, где раньше у него было умеренное преимущество. Но он выдает шум на 0,6 дБА ниже, чем у Kraken, тогда как до добавления адаптера с низким уровнем шума он был на 1 дБА громче, чем решение от Kraken.

Значения становятся интересными, если посмотреть на показатели производительности при разгоне. Разрыв между лидирующими NH-U14S и Kraken увеличивается в тестах с постоянной нагрузкой на процессор. Noctua быстро достигла максимальной температуры, представленной на графике, в то время как Kraken несколько медленнее поднялся до пикового числа.

Выводы

Проверка серии кулеров TR4-SP3 от Noctua показала, что только NH-U14S и NH-U12S реально могут охладить Threadripper 3960X, а NH-U9 не справляется с ростом температуры. Обычные пользователи вряд ли будут разогревать свои системы до пиковых показателей, а значит, они могут использовать NH-U14S и NH-U12S, или вместо этого просто использовать СВО.

Тем не менее, тестирование показало, что NH-U14S может превзойти СВО по производительности охлаждения, и простое добавление второго вентилятора с большим потоком воздуха к NH-U12S может привести к тому, что он будет соответствовать Kraken X62, поэтому его не стоит сбрасывать со счетов.

Что немаловажно, стоимость кулеров Noctua составляет половину стоимости СВО Kraken X62.

Если после прочтения статьи у вас остались вопросы напишите их в комментарии или воспользуйтесь рубрикой Вопрос – ответ
